ВООРУЖЕНИЕ: 1 автоматическая пушка KwK 30 (на части танков KwK 38) калибра 20 мм, 1 пулемет MG 34 калибра 7,92 мм.

БОЕКОМПЛЕКТ: 180 выстрелов и 1425 патронов (с 1940 г. — 2100 патронов).

ПРИБОРЫ ПРИЦЕЛИВАНИЯ: телескопический прицел Zeiss TZF 4/38 или TZF 3а (на машинах с пушкой KwK 38).

БРОНИРОВАНИЕ, мм: лоб корпуса — 30; борт и корма — 14,5; днище и крыша — 10; башня — 14,5–30.

ДВИГАТЕЛЬ: Maybach HL 62TRM, 6-цилиндровый, карбюраторный, жидкостного охлаждения; мощность 140 л. с. (103 кВт) при 2600 об/мин., рабочий объем 6234 см3.

ТРАНСМИССИЯ: карданная передача, двухдисковый главный фрикцион, 6-скоростная коробка передач (6+1) ZF Aphon SSG46 с дисковыми синхронизаторами на всех передачах, одноступенчатые планетарные механизмы поворота, бортовые передачи.

ХОДОВАЯ ЧАСТЬ: пять опорных обрезиненных катков на борт, четыре поддерживающих катка, ведущее колесо переднего расположения; подвеска индивидуальная на четвертьэллиптических листовых рессорах; в каждой гусенице 108 траков шириной 300 мм.

СКОРОСТЬ МАКСИМАЛЬНАЯ, км/ч: 40.

ЗАПАС ХОДА, км: по шоссе — 190, по местности — 125.

ПРЕОДОЛЕВАЕМЫЕ ПРЕПЯТСТВИЯ: угол подъема, град. — 30; ширина рва, м — 1,8; высота стенки, м — 0,63; глубина брода, м — 0,92.

СРЕДСТВА СВЯЗИ: радиостанция Fu 5.

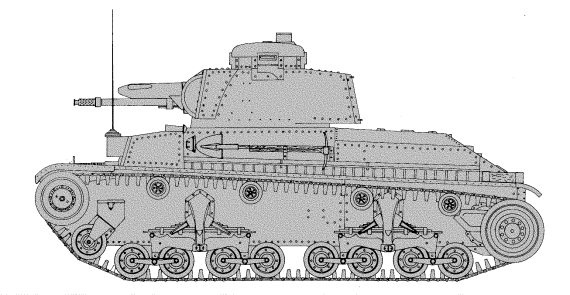

Pz. 35(t) (LT vz. 35)

ТАКТИКО-ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ТАНКА Pz. 35(t)


Мы сгорали заживо. Смертники Великой Отечественной

БОЕВАЯ МАССА, т: 10,5.

ЭКИПАЖ, чел.: 4.

ГАБАРИТНЫЕ РАЗМЕРЫ, мм: длина — 4900, ширина — 2055, высота — 2370, клиренс — 350.

ВООРУЖЕНИЕ: 1 пушка KwK 34(t) калибра 37 мм, два пулемета MG 37(t) калибра 7,92 мм.

БОЕКОМПЛЕКТ: 72 выстрела, 1800 патронов.

ПРИБОРЫ ПРИЦЕЛИВАНИЯ: телескопический прицел.

БРОНИРОВАНИЕ, мм: лоб — 25; борт и корма — 16, крыша и днище — 8; башня — 8–25.

ДВИГАТЕЛЬ: Skoda T-11/0, 4-цилиндровый, карбюраторный, рядный, жидкостного охлаждения; мощность 120 л. с. (88,2 кВт) при 1800 об/мин., рабочий объем 8620 см3.

ТРАНСМИССИЯ: многодисковый главный фрикцион сухого трения, трехступенчатая планетарная коробка передач, двухступенчатый демультипликатор, планетарные механизмы поворота. Трансмиссия имела пневматический привод управления и обеспечивала танку 6 скоростей движения вперед и 6 — назад.

ХОДОВАЯ ЧАСТЬ: восемь опорных катков на борт, сблокированных в две тележки, подвешенных на листовых рессорах, три поддерживающих катка, упорный каток, ведущее колесо заднего расположения; в каждой гусенице 111 траков шириной 320 мм, шаг трака 95 мм.

СКОРОСТЬ МАКСИМАЛЬНАЯ, км/ч: 34.

ЗАПАС ХОДА, км: 160.

ПРЕОДОЛЕВАЕМЫЕ ПРЕПЯТСТВИЯ: угол подъема, град. — 41; ширина рва, м — 2; высота стенки, м — 0,8; глубина брода, м — 0,9.

СРЕДСТВА СВЯЗИ: радиостанция Fu 5.

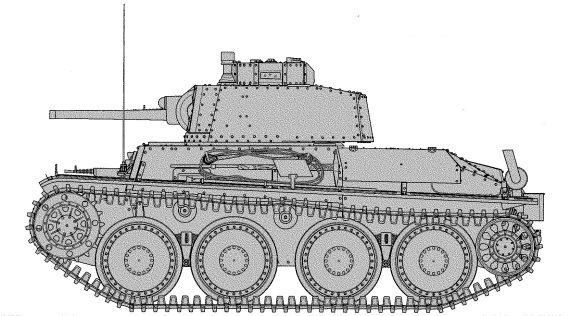

Lehky tank LT vz. 38

ТАКТИКО-ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ТАНКА Pz. 38(t) AusF. G.


Мы сгорали заживо. Смертники Великой Отечественной

БОЕВАЯ МАССА, т: 9,7.

ЭКИПАЖ, чел.: 4.

ГАБАРИТНЫЕ РАЗМЕРЫ, мм: длина — 4610, ширина — 2135, высота — 2252, клиренс — 400.

ВООРУЖЕНИЕ: 1 пушка KwK A7 L/42 калибра 37 мм, 2 пулемета MG 37(t) калибра 7,92 мм.

БОЕКОМПЛЕКТ: 72 артвыстрела, 2700 патронов.

ПРИБОРЫ ПРИЦЕЛИВАНИЯ: телескопический прицел.

БРОНИРОВАНИЕ, мм: лоб корпуса — 50; борт — 30; корма — 12; крыша — 10; днище — 8; башня — 15–50.

ДВИГАТЕЛЬ: Praga EPA, 6-цилиндровый, карбюраторный, рядный, жидкостного охлаждения; мощность 125 л. с. (92 кВт) при 2000 об/мин., рабочий объем 7754 см3.

ТРАНСМИССИЯ: многодисковый главный фрикцион сухого трения, планетарная коробка передач (5+1), дифференциал, бортовые фрикционы, бортовые передачи.

ХОДОВАЯ ЧАСТЬ: четыре опорных катка на борт, подвешенных попарно на листовых рессорах, два поддерживающих катка, ведущее колесо переднего расположения; в каждой гусенице 93 трака шириной 293 мм, шаг трака 104 мм.

СКОРОСТЬ МАКСИМАЛЬНАЯ, км/ч: 42.

ЗАПАС ХОДА, км: 230.

ПРЕОДОЛЕВАЕМЫЕ ПРЕПЯТСТВИЯ: угол подъема, град. — 28,7; ширина рва, м — 2,1; высота стенки, м — 0,8; глубина брода, м — 0,8.

СРЕДСТВА СВЯЗИ: радиостанция Fu 5.

Panzer II Ausf. L Luchs (Sd. Kfz. 123)

ТАКТИКО-ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ТАНКА Pz. IIL


Мы сгорали заживо. Смертники Великой Отечественной

БОЕВАЯ МАССА, т: 11,8.

ЭКИПАЖ, чел.: 4.

ГАБАРИТНЫЕ РАЗМЕРЫ, мм: длина — 4630, ширина — 2480, высота — 2210, клиренс — 400.

ВООРУЖЕНИЕ: 1 автоматическая пушка KwK 38 калибра 20 мм, 1 пулемет MG 34 (MG 42) калибра 7,92 мм.

БОЕКОМПЛЕКТ: 330 выстрелов и 2250 патронов.

ПРИБОРЫ ПРИЦЕЛИВАНИЯ: телескопический прицел Zeiss TZF 6/38.

БРОНИРОВАНИЕ, мм: лоб корпуса — 30; борт и корма — 20; днище и крыша — 10; башня — 20–30.

ДВИГАТЕЛЬ: Maybach HL 66p, 6-цилиндровый, карбюраторный, жидкостного охлаждения; мощность 180 л. с. (132 кВт) при 3200 об/мин., рабочий объем 6754 см3.

ТРАНСМИССИЯ: карданная передача, двухдисковый главный фрикцион, 6-скоростная синхронизированная коробка передач (6+1) ZF Aphon SSG48, одноступенчатые планетарные механизмы поворота, бортовые передачи.

ХОДОВАЯ ЧАСТЬ: пять опорных обрезиненных катков в два ряда на борт, ведущее колесо переднего расположения; подвеска индивидуальная торсионная; гусеница — мелкозвенчатая, двухгребневая, шириной 360 мм.

СКОРОСТЬ МАКСИМАЛЬНАЯ, км/ч: по шоссе — 60, по местности — 30.

ЗАПАС ХОДА, км: по шоссе — 290, по местности — 175.

ПРЕОДОЛЕВАЕМЫЕ ПРЕПЯТСТВИЯ: угол подъема, град. — 30; ширина рва, м — 1,6; высота стенки, м — 0,7; глубина брода, м — 0,92.

СРЕДСТВА СВЯЗИ: радиостанции Fu 12 и FSpr «f».

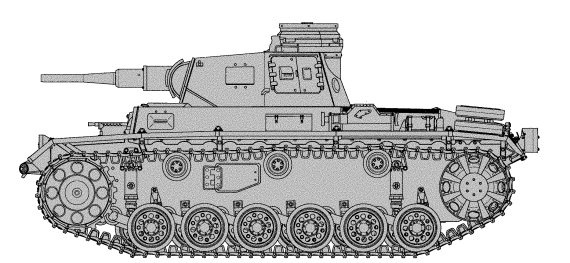

Panzer III (Sd. Kfz. 141)

ТАКТИКО-ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ТАНКА Pz. IIIЕ
