Серийное производство из-за загруженности заводов Daimler-Benz поручили фирме MIAG (Muhlenbau-Industrie AG) В сентябре 1943 года там собрали первую рубку. В соответствии с уточненным техническим заданием, толщина лобовой брони составила 80 мм, бортов рубки и нижнего лобового листа корпуса - 50 мм, бортов и кормы корпуса - 40 мм, крыши рубки - 30 мм. Но и в таком варианте рубка оказалась слишком тяжёлой, поэтому толщину крыши пришлось уменьшить до 25 мм. Изменилась и конструкция лафета, вместо планировавшегося сектора обстрела в 14° влево и вправо он обеспечивал только 12°. Экипаж сократился до пяти человек. 20 октября 1943 года деревянный макет продемонстрировали Гитлеру на полигоне Арис в Восточной Пруссии, а 17 декабря первый прототип покинул заводской цех.


«Пантера». Стальная кошка Панцерваффе
«Пантера». Стальная кошка Панцерваффе
«Пантера». Стальная кошка Панцерваффе
«Пантера». Стальная кошка Панцерваффе

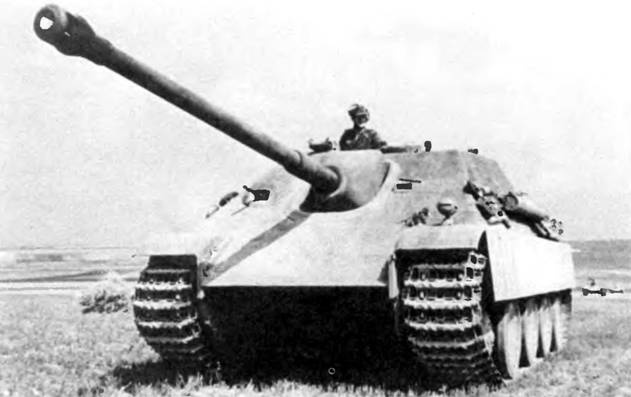

«Ягдпантера» на Восточном фронте. 1944 год.


Серийное производство началось на заводе фирмы MI AG в Брауншвейге в феврале 1944 года. В конце месяца по приказу фюрера машина получила название Jagdpanther - «Ягдпантера» (дословно-охотничья пантера, пантера-охотник) и индекс bd.Kfz.173 по системе обозначений боевых и транспортных машин Вермахта. Производственный план предусматривал ежемесячный выпуск 150 «ягдпантер». Однако до окончания войны фирма MIAG и присоединившаяся к ней в декабре 1944 гола MNH (Maschinenfabrik Niedersachsen

Hannover) сумели изготовить только 384 машины Своего пика производство достигло в январе 1945 года когда заводские цехи покинули 72 боевых машины. Некоторые источники сообщают о 413 или 417 самоходках, и даже о 425, выпущенных до мая 1945 года. Но дело в том, что немецкая статистика выпуска боевых машин заканчивается серединой марта 1945-го и о количестве «ягдпантер» изготовленных позже ничего определенного утверждать нельзя, тем более, что оба завода подвергались жестоким ударам американской авиации.

«Ягдпантера» представляла собой самоходно-артиллерийскую установку с передним расположением неподвижной броневой рубки. Корпус САУ характеризовался большим наклоном броневых листов, как лобового ( 55° к вертикали), так и бортовых (30° к вертикали). Даже крыша рубки имела небольшой угол наклона. Снарядостойкость верхнего лобового листа незначительно снижалась только щелью смотрового прибора механика-водителя и амбразурой курсового пулемета. Все люки для посадки и высадки членов экипажа находились на крыше рубки. Особенностью конструкции САУ было то. что рубка представляла собой единое целое с корпусом, а не крепилась к нему болтами или сваркой, как у большинства германских самоходок.


«Пантера». Стальная кошка Панцерваффе

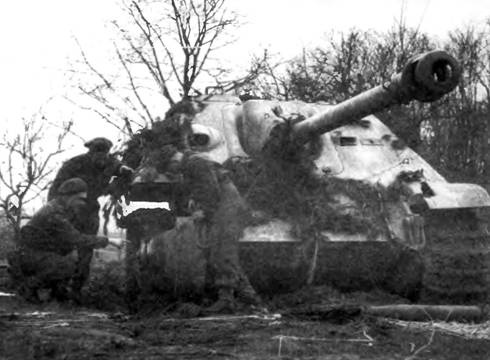

Английские танкисты осматривают «Ягдпантеру», подорвавшуюся на мине. Германия, март 1945 года.


«Пантера». Стальная кошка Панцерваффе

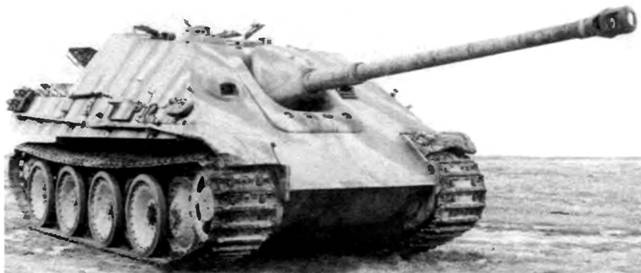

«Ягдпантера» позднего выпуска в трехцветном камуфляже из вертикальных полос, характерном для 1945 года.


В лобовом листе корпуса в массивной литой маске типа Saukopf устанавливалась пушка 8,8 cm РАК 43/3 L/71 (либо РАК 43/4 L/71) калибра 88 мм. Длина ствола орудия вместе с двухкамерным дульным тормозом составляла 6686 мм, масса 2200 кг Угол горизонтального наведения пушки - ±1 Г, угол возвышения + 14°. склонения-8°. В боекомплект пушки входили 57 унитарных выстрелов с бронебойными, бронебойно-подкалиберными, осколочно-фугасными и кумулятивными снарядами. Начальная скорость бронебойного снаряда PzGr. 39/43 массой 10,16 кг (масса выстрела - 23,4 кг) составляла 1000 м/с. На дистанции 1000 м он пробивал 165-мм броню. Бронебойно-подкалиберный снаряд PzGr. 40/43 с вольфрамовым сердечником имел начальную скорость 1130 м/с и на тон же дистанции пробивал 193-мм броню. Максимальная дальность выстрела - 9350 м, высота линии огня 1960 мм. скорострельность 6 - 8 выстрелов в минуту.

Пушка снабжалась вертикальным клиновым затвором и полуавтоматикой копирноготипа. Противооткатные устройства были смонтированы над стволом орудия и состояли из гидравлического тормоза отката (справа) и воздушно-жидкостного накатника (слева). Подъемный механизм пушки -винтового типа. В распоряжении наводчика имелся перископический прицел Sfl ZFla.


«Пантера». Стальная кошка Панцерваффе

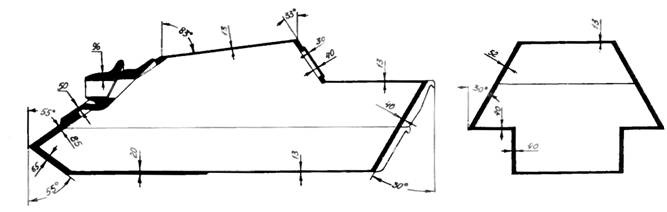

Схема бронирования самоходной установки «Ягдпантера».


«Пантера». Стальная кошка Панцерваффе

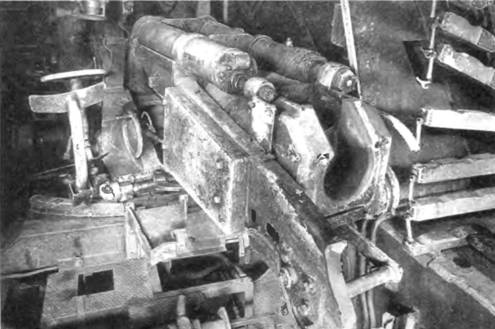

Казенная часть и станок 88-мм пушки в рубке «Ягдпантеры».


«Пантера». Стальная кошка Панцерваффе
«Пантера». Стальная кошка Панцерваффе

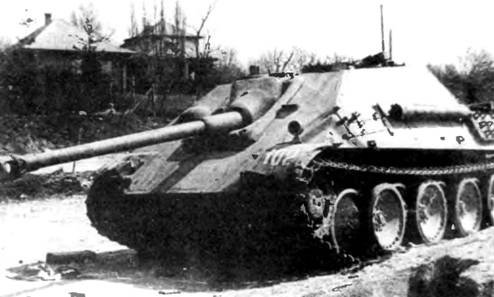

«Ягдпантера», подбитая в боях у озера Балатон. Венгрия, март 1945 года.


«Пантера». Стальная кошка Панцерваффе

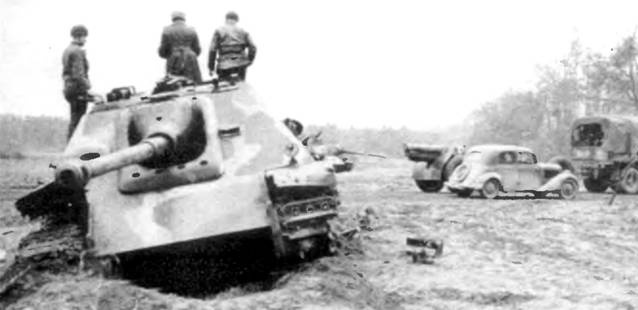

«Ягдпантера* позднего выпуска, подбитая на подступах к Кенигсбергу. Весна 1945 года.


Вспомогательное вооружение «Ягдпантеры» состояло из пулемета MG 34, установленного справа от пушки в шаровой установке. Боекомплект пулемета - 1200 патронов. В распоряжении экипажа имелись два пистолета-пулемета МР-40 с боекомплектом 384 патрона.

Нижняя и кормовая части корпуса, двигатель, трансмиссия и ходовая часть заимствованы у танка «Пантера» Ausf.G.

В процессе серийного производства в конструкцию машины вносились изменения, правда незначительные. В частности, менялись окантовка пушечной амбразуры, количество перископов и соответственно смотровых щелей у механика-водителя. Бинокулярный прицел заменили на монокулярный. С лета 1944 года пушка вместо ствола-моноблока получила составной ствол, что облегчало ее демонтаж. Тогда же на крыше рубки разместили три гнезда для крепления 2-т подъемного крана. В крыше рубки установили «устройство ближнего боя» - 90-мм мортирку NbK 39 для стрельбы осколочными и дымовыми гранатами (в боекомплект их входило 16 штук). В сентябре 1944 года машины перестали покрывать циммеритом В октябре 1944 на «Ягдпантере» появилась' новая маска пушки, крепившаяся к лобовой броне восемью болтами. Выхлопные трубы оснастили листовыми пламегасителями (Flammvernichter). САУ поздних выпусков имели дополнительный вентилятор, размешенный в передней части крыши боевого отделения.-
