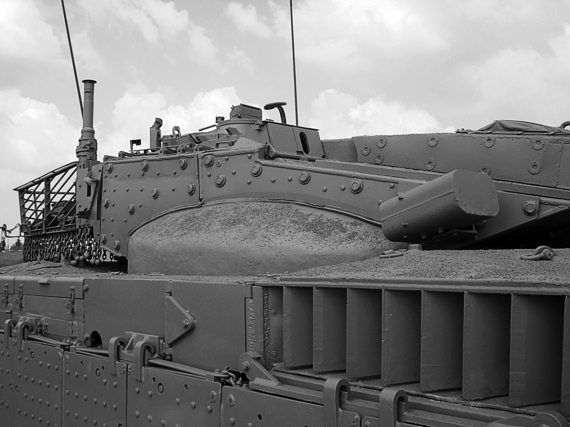

Башня танка «Меркава» Mk 2 с элементами накладной брони
В октябре 1984 года были изготовлены первые танки Merkava Siman 2 Bet («Меркава» Mk 2B). Они имели усовершенствованную СУО (в ее состав был введен тепловизор) и усиленное бронирование крыши башни. В декабре 1984 года, в связи с общим сокращением военного бюджета, темп производства танков резко снизился. Ранее темп производства снижался только в связи с необходимостью ремонта танков, поврежденных и выработавших моторесурс в ходе войны в Ливане (до 1988 года капитальный ремонт танков «Меркава» осуществлялся на сборочном заводе, и лишь затем их ремонт передали на танкоремонтный завод), а также в связи с переходом производства с Мk 1 на Мk 2 и с Мk 2 на Мk 2В. Общее же количество изготовленных Мk 2/2В оценивается в 550–600 единиц. Некоторые источники, не называя точного числа изготовленных Мk 2/2В, указывают, что на 1989–1990 годы, то есть в период завершения производства Мk 2В и начала производства Мk 3, АОИ имела от 600 до 800 танков «Меркава» модификаций Мk 1 и Мk 2/2В.

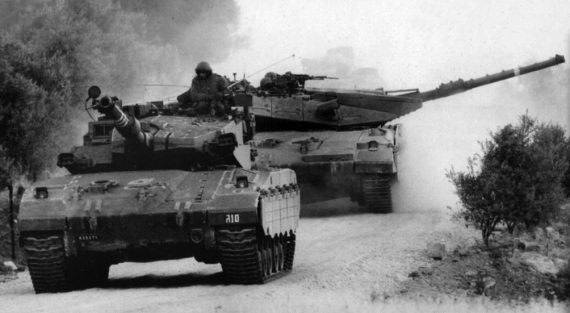

Основные боевые танки «Меркава» Mk 3 (на переднем плане) и «Меркава» Mk 2 «Бет Дор Далет» с башней, развернутой на «девять часов» (на заднем плане)
В 1999 году началась модернизация ранее изготовленных «Меркава» Мk 2В до уровня Merkava Siman 2 Bet Dor Dalet («Меркава» Mk 2B «Дор Далет») или Merkava Siman 2 Dalet («Меркава» Мk 2D). В ходе модернизации танки оснащались так называемой броней 4-го поколения («дор» на иврите – «поколение»). Их внешним отличием стали характерные модули брони на бортах башни, сильно отличающиеся от аналогичных модулей на Merkava Mk 3 Dor Dalet, также имеющего броню 4-го поколения (скошены вниз, в то время как у Мk 3 – расставлены в сторону параллельно корпусу). Кроме того, танк имеет хорошо заметные дополнительные бронелисты на бортах корпуса, над бортовыми экранами, а также на левой стороне лобовой части корпуса над местом механика-водителя.
«Меркава» Mk 3
Разработка танка Merkava Mk 3 была начата в августе 1983 года, практически еще до начала серийного производства танка «Меркава» Mk 2. Генерал Исраэль Таль определил Mk 3 как танк 1990-х годов, который по боевой эффективности должен превзойти все основные боевые танки тех лет: Leopard 2, Challenger, Abrams, Т-80 и Т-72. В отличие от «Меркавы» Mk 2, который, по существу, являлся модернизированным вариантом танка Mk 1, версия Mk 3 стала фактически новым проектом. Особенно наглядно это видно по объему усовершенствований. По существу это была уже машина новой конструкции, имевшая удлиненный на 457 мм корпус. Была полностью перепроектирована башня, основная лобовая деталь которой удлинилась на 230 мм.

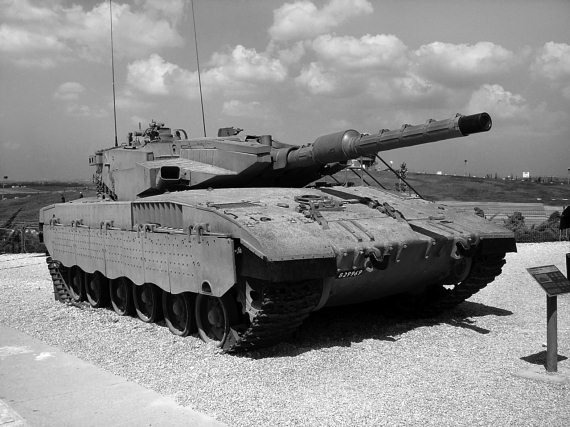

Основной боевой танк «Меркава» Mk 3
«Меркава» Mk 3 получила модульное бронирование различного типа для башни и корпуса. Оно обеспечивает более высокий уровень защиты, чем на машинах Mk l и Мk 2. Такая конструктивная схема позволяет заменять 50 % броневой защиты корпуса и башни по мере разработки более совершенной брони. С помощью болтовых соединений броневые модули крепятся на базовой монолитной конструкции башни. На корпусе элементы навесной брони установлены по бортам над гусеничными нишами и на лобовом листе корпуса перед местом механика-водителя (так как в отличие от остальных членов экипажа он не обеспечен дополнительной защитой при переднем расположении силового блока). Передняя часть крыши башни (непосредственно перед люками командира и заряжающего) оборудована дополнительным слоем брони для повышения уровня защиты против боеприпасов, поражающих сверху. Использована новая конструкция бортовых экранов, которые являются сплошными по всей длине и изготавливаются из специальной брони.
В кормовой части корпуса находятся два навесных бронированных топливных бака. Их применение позволило изъять топливные емкости, располагавшиеся между днищем корпуса и полом боевого отделения. Расстояние между последними достаточно велико, что обеспечивает снижение воздействия взрывной волны на экипаж в случае подрыва мины под днищем танка. Установка кормовых баков привела к необходимости переместить систему защиты от ОМП в нишу башни, а аккумуляторные батареи – в надгусеничную нишу корпуса.

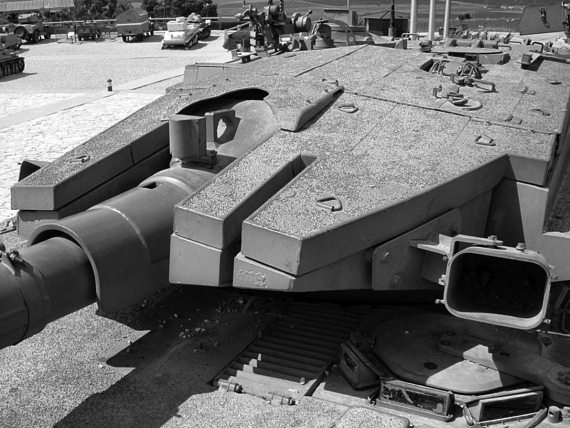

Башня танка «Меркава» Mk 3
Необходимо отметить, что в отличие от использовавшихся для сварных корпусных и башенных деталей на моделях Mk 1 и Mk 2 катаных броневых листов, для броневой защиты «Меркавы» Mk 3 применено многослойное бронирование. Многослойная броня израильского производства сопоставима по своим качествам с английской броней типа «чобхэм». В ней объединены слои керамических материалов, специальных сплавов и высокопрочной броневой стали.
Механизм поворота башни имеет электрический привод. При этом скорость поворота башни несколько снизилась по сравнению с электрогидравлическими приводами предыдущих моделей, но при этом возросли надежность и пожаробезопасность. Максимальная скорость поворота башни танка «Меркава» Mk 3 составляет 34 град./с, а скорость подъема пушки – 15 град./с.
Основным вооружением танка является 120-мм гладкоствольная пушка MG251 (сама пушка и боеприпасы для нее разработаны израильской фирмой IMI). Хотя по баллистическим данным она аналогична 120-мм пушке Rheinmetall танков Leopard 2 и M1A1 Abrams и может использовать их боеприпасы, имеется ряд отличий, в том числе более компактная система отката. В качестве упругого элемента вместо пружины использован газ (азот), что позволило уменьшить диаметр противооткатных устройств на 100 мм по сравнению с аналогичными системами отката. Новая пушка снабжена термоизолирующим кожухом оригинальной конструкции, который обеспечивает снятие эжектора ствола для обслуживания без его повреждения. Пушка может быть демонтирована со стороны передней части башни (маски) без необходимости ее демонтажа, в отличие от других танков. Пушка имеет углы возвышения +20° и склонения –7°.
Боекомплект из 48 выстрелов располагается в кормовой части корпуса, где меньше вероятность поражения при обстреле машины, в специальных индивидуальных контейнерах на два и четыре выстрела, обеспечивающих термоизоляцию и защиту от осколков. Часть боеприпасов размещается в барабане, установленном на полу боевого отделения, благодаря чему достигается тот же уровень защиты боеприпасов, что и в индивидуальных контейнерах. По заявлениям разработчиков танка, контейнеры выполнены из специальных огнестойких материалов, позволяющих выдерживать температуру до 1000 °C в течение 45 минут, что позволяет эвакуировать из танка раненых членов экипажа до того момента, когда возникнет опасность детонации боекомплекта.
