Немецкие танки в бою

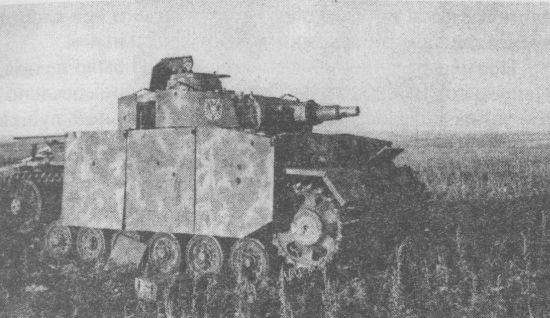

Pz.III Ausf.N, подбитый в ходе операции «Цитадель». Судя по эмблемам, эта машина из 3-го танкового полка 2-й танковой дивизии Вермахта. Орловское направление, август 1943 года.


Фирма «Крупп» построила два прототипа, представлявшие собой Pz.III с новой ходовой частью, предназначавшейся для Pz.III/IV. Опорные катки располагались в шахматном порядке, подвеска была торсионной. Обе машины довольно долго проходили испытания на различных полигонах. Отрабатывались и другие варианты подвески и ходовой части. Проектирование и испытания привели в начале 1942 года к созданию унифицированного шасси Geschutzwagen III/IV («орудийное шасси»), у которого опорные катки, подвеска, поддерживающие катки, направляющие колёса и гусеницы были заимствованы у танка Pz.IV Ausf.F, а ведущие колёса, двигатель и коробка передач – у Pz.III Ausf.J. Но идея «единого» танка так и не осуществилась. Этот проект был похоронен в марте 1942 года, после того как в Pz.IV Ausf.F установили 75-мм пушку с длиной ствола в 43 калибра, в одночасье и без хлопот превратив танк поддержки в «универсальный».

Применить подобное решение к Pz.III было нельзя. Непременным условием для создания «универсального» танка являлось наличие длинноствольной пушки калибром не меньше 75 мм, установить которую в башню Pz.III не представлялось возможным без существенных переделок в конструкции танка. А с 50-мм пушкой даже длиной в 60 калибров «тройка» оставалась всё тем же «лёгким-средним» танком. Вот только «коллег»-противников у неё не осталось. Снятие Pz.III с производства летом 1943 года было единственным и, надо сказать, запоздалым выходом.

В итоге «универсальная» «четвёрка» состояла в серийном производстве вплоть до конца войны, шасси Geschutzwagen III/IV активно использовалось для создания различных самоходных орудий… А что же «тройка»? Увы, ошибка, допущенная заказчиком при выборе типа танка, обесценила работу конструкторов и изготовителей. В танковой «палитре» Панцерваффе «тройка» оказалась лишней.

PANZER IV
Немецкие танки в бою

Проект танка Pz.Kpfw.FV разрабатывался в рамках требований к машине 18-тонного класса, предназначенной для командиров танковых батальонов. Отсюда и его первоначальное название Bataillonsfuhrerwagen – BW. По своей конструкции он был очень близок к танку ZW – будущему Pz.III, но, имея почти одинаковые с ним габаритные размеры, BW имел более широкий корпус и больший диаметр башенного погона, что изначально заложило определённый резерв для модернизации. Новый танк предполагалось вооружить крупнокалиберным орудием и двумя пулемётами. Компоновка закладывалась классическая – однобашенная, с традиционным для немецкого танкостроения передним расположением трансмиссии. Забронированный объём обеспечивал нормальную работу экипажа из 5 человек и размещение снаряжения.

Проектированием BW занимались независимо друг от друга две фирмы «Рейнметалл-Борсиг» в Дюссельдорфе и «Фридрих Крупп» в Эссене. Заказ же на производство танка, принятого на вооружение под индексом Pz.Kpfw.IV, получила фирма «Крупп», но с использованием некоторых элементов рейнметалловского проекта. Первые серийные машины покинули цеха завода в Эссене осенью 1937 года, но уже в октябре производство перенесли на завод «Крупп-Грузон» в Магдебурге. Последний 35-й танк модификации А там выпустили в марте 1938 года. Броневая защита корпуса Ausf.A колебалась от 15 (борта и корма) до 20 (лоб) мм. Лобовая броня башни достигала 30, бортов – 20, кормы – 10 мм. Боевая масса танка составила 17,3 т. В качестве вооружения использовалась 75-мм пушка KwK 37 с длиной ствола в 24 калибра (L/24). Боекомплект пушки состоял из 120 выстрелов. Два пулемёта MG 34 калибра 7,92 мм – один спаренный с пушкой, другой курсовой – имели боезапас в 3000 патронов. На танке были установлены 12-цилиндровый V-образный карбюраторный двигатель жидкостного охлаждения Maybach HL108TR мощностью 250 л с. при 3000 об/мин и пятискоростная механическая коробка передач. Ходовая часть состояла из восьми сдвоенных опорных катков малого диаметра, сблокированных попарно в четыре тележки, подвешенные на четвертьэллиптических листовых рессорах четырёх поддерживающих катков, ведущего колеса переднего расположения и направляющего колеса с механизмом натяжения гусениц. Следует подчеркнуть, что впоследствии при многочисленных модернизациях Pz.IV его ходовая часть не претерпела сколько-нибудь серьёзных конструктивных изменений. Танки серии А использовались в основном в учебных целях для подготовки экипажей.

Модификация В несколько отличалась от А. Вместо ломаной лобовой плиты корпуса установили прямую, ликвидировали курсовой пулемёт, ввели новую командирскую башенку, двухстворчатые посадочные люки механика-водителя и радиста заменили на одностворчатые. Танки Ausf.B оснащались двигателем Maybach HL120TR мощностью 300 л с. и шестискоростной коробкой передач. Боекомплект сократился до 80 выстрелов и 2700 патронов. Броневая защита практически не изменилась. С апреля по сентябрь 1938 года было изготовлено 45 Pz.IV Ausf.B.


Немецкие танки в бою

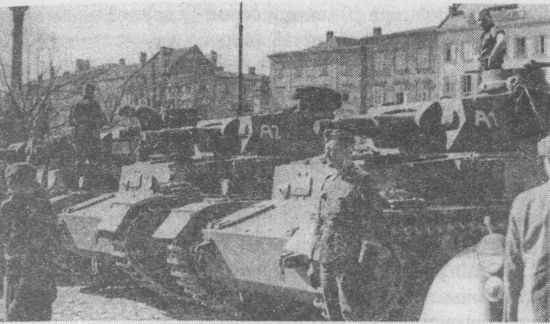

Танки Pz.IV Ausf.C на площади французского города. Июнь 1940 года.


С сентября 1938 по август 1939 года производились танки серии С – 140 единиц. На них впервые появился двигатель Maybach HL120TRM, остававшийся неизменным на всех последующих модификациях. К другим усовершенствованиям можно отнести специальный отбойник под стволом орудия для отгибания антенны при повороте башни. Две машины Ausf.C переоборудовали в мостовые танки.

На модификации D вновь появились ломаная лобовая плита корпуса и курсовой пулемёт с дополнительной прямоугольной бронировкой. Изменилась конструкция маски спаренной установки пушки и пулемёта. В 1940–1941 годах лобовую броню корпуса усилили 20-мм плитами. Танки Ausf.D поздних выпусков имели дополнительные вентиляционные отверстия в моторном отделении (вариант Тр. – tropen – тропический). В апреле 1940 года 10 машин серии D переделали в мостовые. В 1942–1943 годах некоторое количество танков Pz.IVD в ходе капитального ремонта перевооружили длинноствольными пушками. Всего же с октября 1939 по май 1940 года было изготовлено 229 машин Ausf.D.

Основным отличием следующей модификации – Ausf.E – стало существенное увеличение толщины брони. Лобовую броню корпуса довели до 30 мм и вдобавок усилили её 30-мм экраном. Лоб башни также был доведён до 30 мм, а маска – до 35–37 мм. Борта корпуса и башни имели 20-, а крыша и корма – 15-мм броню. Появились командирская башенка нового типа, шаровая установка курсового пулемёта Kugelblende 30 (число 30 означает, что яблоко установки было приспособлено под крепление в 30-мм броню), упрощённые ведущее и направляющее колёса, ящик для снаряжения, крепившийся на корме башни, и другие более мелкие изменения. Боевая масса танка достигла 21 т. С сентября 1940 по апрель 1941 года заводские цеха покинули 223 машины версии Е.
