РАЗВЕДЫВАТЕЛЬНЫЕ ТАНКИ НА БАЗЕ Pz.38 (t)

Praga TNHnA

С начала Второй мировой войны Панцерваффе испытывали острую потребность в специализированном разведывательном танке. Поэтому уже 15 сентября 1939 года Управление вооружений Вермахта начало проработку этого вопроса. Летом 1940 года трем компаниям — ВММ, Škoda и MAN — выдали техзадания на проектирование. Новый танк должен был иметь массу 12–13 т и скорость 50 км/ч. Толщина лобовой брони предусматривалась до 30 мм, бортовой — 20 мм. Вооружение: 20- или 37-мм пушка и пулемет.

В октябре 1940 года фирма ВММ изготовила деревянный макет, а в период с ноября 1941-го по апрель 1942 года — пять прототипов: два из простой стали, с клепаным и сварным корпусами; три — из броневой, один клепаный и два сварных. Танк TNHnA получил усовершенствованную башню с «казематом» на крыше, в котором имелись четыре смотровых прибора, обеспечивавших хороший обзор поля боя вперед и назад. Еще два прибора наблюдения находились в бортах башни. По сравнению с базовым Pz.38 (t), была модернизирована и ходовая часть: теперь она включала в себя опорные катки диаметром 810 мм вместо 775 мм. На танке установили новый V-образный 8-цилиндровый карбюраторный двигатель жидкостного охлаждения Praga NR мощностью 248 л. с. при 2500 об/мин, разгонявший 11,8-т боевую машину до скорости 64 км/ч. Запас хода составлял 200 км. Все вооружение танка — 37-мм пушка Škoda А19 и пулемет MG 34 — размещалось в башне. Боекомплект состоял из 90 выстрелов и 700 патронов. Экипаж машины — 4 человека.

Славянская броня Гитлера

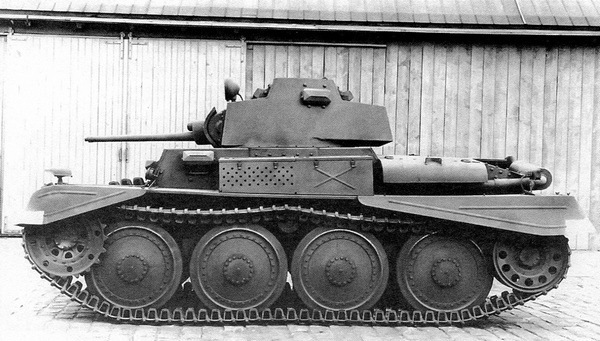

Разведывательный танк TNHnA во дворе фирмы ВММ. 1941 год.


Летом 1942 года прототипы ВММ и других фирм отправили на Куммерсдорфский полигон. В октябре там прошли сравнительные испытания танков TNHnA, Т-15 фирмы Škoda и VK1303 фирмы MAN. В ходе этих испытаний TNHnA, например, прошел 338 км за 9 часов, и вполне успешно. Но военным больше приглянулся VK1303 — будущий Pz.IIL Luchs.

Оставшиеся не у дел TNHnA (или Pz.38 (t) nA) послужили базой для создания весьма интересной боевой машины. В 1943 году Управление вооружений заказало фирме ВММ два прототипа гусеничного разведчика Kätzchen («Кетцхен» — «котенок»). Один из них был оснащен дизелем Tatra 103 мощностью 220 л. с., другой бензомотором Praga NR. По сути «Кетцхен» представлял собой гусеничный бронетранспортер. Его корпус был сварен из бронелистов толщиной 20–50 мм, расположенных под рациональными углами наклона. Крыши корпус не имел. В его кормовой части справа располагался двигатель. В задней стенке десантного отсека, вмещавшего 6–8 пехотинцев, слева от двигателя находилась двухстворчатая дверь. Вооружение состояло из двух пулеметов MG 34 на вертлюжных установках. Масса «котенка» составляла 10,5 т.

Прототипы изготовили в 1944 году. На испытаниях они развили скорость до 64 км/ч. При этом запас хода у машины с дизелем достиг 600 км. Несмотря на успешные испытания, серийный выпуск бронетранспортера так и не был начат. Дальнейшая судьба прототипов не известна.

Еще один прототип TNHnA уже после войны послужил для испытаний «шкодовских» 47-мм и 57-мм пушек, а в 1950-х годах был разделан на металлолом.

Славянская броня Гитлера

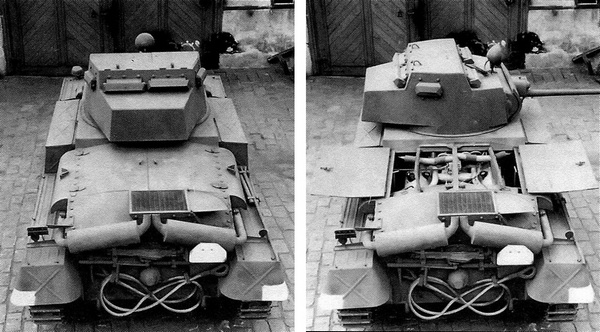

Прототип разведывательного танка TNHnA на заводской территории фирмы BMM в Праге. 1943 год.


Aufklärungspanzer 38 (t) Sd.Kfz.140/1

Летом 1943 года конструкторское бюро фирмы ВММ приступило к проектированию еще одного разведчика — машины, вооруженной 20-мм автоматической пушкой KwK 38 и спаренным с ней пулеметом или 75-мм гаубицей К51. Установка вооружения должна была быть унифицирована с таковой у бронеавтомобилей Sd.Kfz.234/4 и Sd.Kfz.234/3. Заказом предусматривалось изготовление прототипа и трех машин для испытаний. Первоначально ВММ планировала использовать шасси танка TNHnA, однако это оказалось нереальным — танк и многие его агрегаты не производились серийно, что серьезно тормозило работу. Поэтому пришлось вернуться к отработанному шасси Pz.38 (t). В сентябре 1943-го на фирме ВММ изготовили два деревянных макета: один с 20-мм пушкой, другой — с 75-мм гаубицей. Зимой 1944 года прототип и три предсерийные машины уже проходили испытания. У первого была сварная подбашенная коробка, у остальных — клепаные. Все они собирались из бронелистов толщиной 10 и 15 мм. При этом башни и вооружение отсутствовали, а их место заняли балластные макеты. Использование двигателя Praga АЕ мощностью 160 л. с. при 2600 об/мин привело к изменениям в системе выхлопа. В отличие от Praga АС, на этом моторе выхлопной коллектор выводился вверх, поэтому пришлось удлинить выхлопную трубу и поднять глушитель почти на крышу силового отделения.

Славянская броня Гитлера

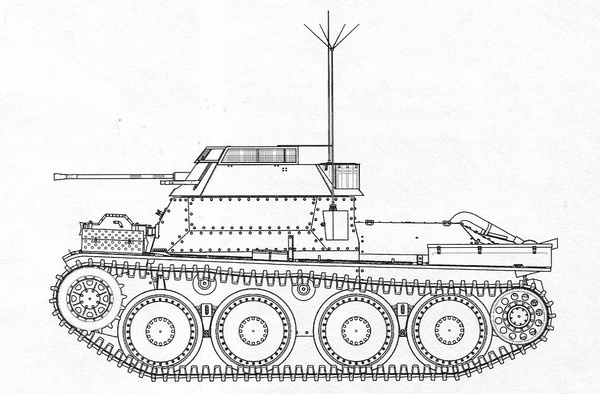

Aufklärungspanzer 38 (t). Чертеж выполнил В. Мальгинов.


Славянская броня Гитлера

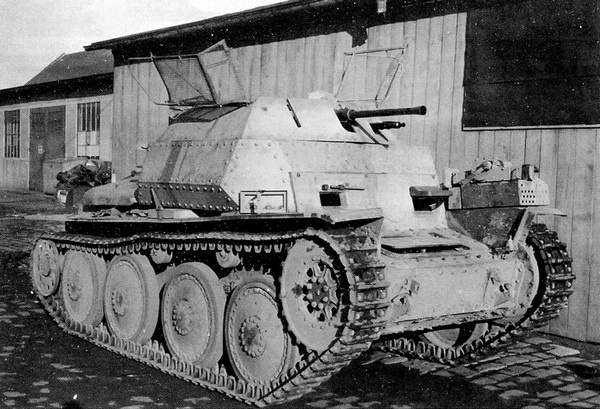

Серийный Aufklärungspanzer 38 (t) во дворе завода ВММ в Праге.


Славянская броня Гитлера

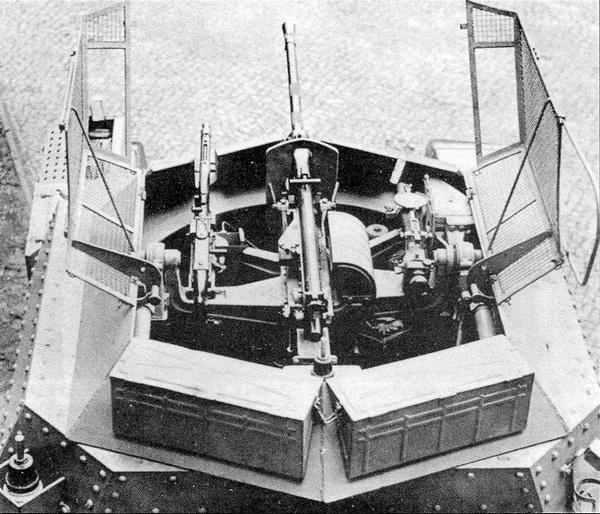

Вид на боевое отделение разведывательного танка Aufklärungspanzer 38 (t). Хорошо виден лафет вооружения с 20-мм пушкой KwK 38 в центре, пулеметом MG 34 слева и прицелом TZF 3а справа. Откидная сетчатая крыша защищала боевое отделение от ручных гранат.


В открытой сверху многогранной башне была установлена 20-мм автоматическая пушка KwK 38 и спаренный с ней 7,92-мм пулемет MG 42. Спаренная установка позволяла вести огонь по воздушным целям (угол возвышения колебался в пределах от -4° до +70°). Боекомплект состоял из 300 артвыстрелов и 1500 патронов. Для зашиты от ручных гранат сверху башня прикрывалась откидным двухстворчатым экраном из стальной сетки. Башня с вооружением комплектно поставлялась фирмой Appelt.

После принятия на вооружение разведывательный танк получил обозначение Aufklärungspanzer 38 (t) (или Aufklärer 38 (t) и индекс Sd.Kfz.140/1. Боевых машин этого типа выпустили совсем не много: в феврале 1944 года — 37 единиц и в марте — 33. При изготовлении танков использовались шасси Pz.38 (t) 10-й серии — Ausf.М.

Aufklärungspanzer 38 (t) поступили на вооружение нескольких танковых дивизий, в том числе — 2-й танковой, действовавшей на Западном фронте. Несколько таких машин стали трофеями союзнических войск.

БОЕВОЕ ПРИМЕНЕНИЕ

Германия

Танки LT vz.38 были формально приняты на вооружение, но в подразделения чехословацкой армии поступить не успели — 15 марта 1939 года Чехию и Моравию оккупировали немецкие войска. Новым заказчиком этих боевых машин стал гитлеровский Вермахт, и не случайно. Собственное танковое производство в Германии сильно отставало от потребностей армии. Так, например, общий заказ на средние танки Pz.III составлял 2538 единиц, из которых к 1 марта 1939 года в войска должно было поступить 244. Однако реально военные приняли только 45 машин! В такой ситуации немцы не могли оставить без внимания боевую машину, серийное производство которой практически уже началось. И хотя LT vz.38 не во всем соответствовал немецким стандартам, на это можно было закрыть глаза, ведь по вооружению и бронированию легкий чехословацкий танк был аналогичен среднему немецкому Pz.III. Поэтому уже к августу 1939 года Pz.38 (t) укомплектовали 67-й танковый батальон 3-й легкой дивизии Вермахта, которая накануне Польской кампании входила в состав 15-го легкого корпуса 10-й полевой армии группы армий «Юг». Всего к началу Второй мировой войны фирма ВММ изготовила 78 Pz.38 (t), 57 из них поступили в 67-й батальон — 55 Pz.38 (t) и 2 Pz.Bef.38 (t).
