Славянская броня Гитлера

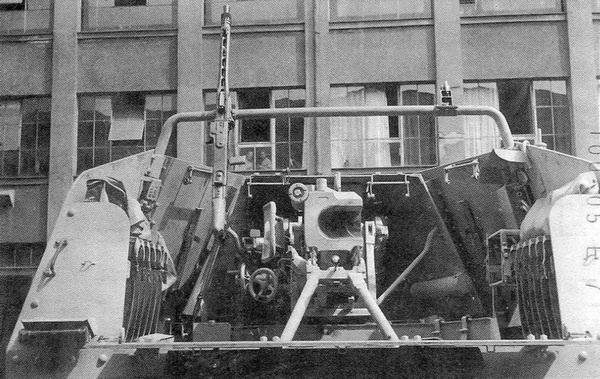

Вид сзади на боевое отделение САУ Marder III Ausf.М. Казенник пушки зафиксирован стопором в положение по-походному. Пулемет MG 42 установлен на кронштейне дуги над боевым отделением.


На САУ Sd.Kfz.138 Ausf.Н был установлен двигатель Praga ЕРА II мощностью 140 л. с. (103 кВт) — карбюраторный, 6-цилиндровый, четырехтактный, рядный, жидкостного охлаждения. Емкость топливных баков — 218 л.

Трансмиссия и ходовая часть остались такими же, как и у базового танка.

В качестве средства связи использовалась радиостанция Fu 5.

Славянская броня Гитлера

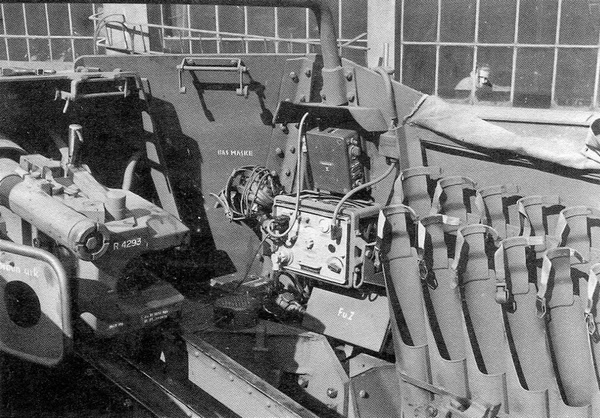

Боевое отделение САУ Marder III Ausf.М. Слева от стеллажа для 75-мм выстрелов хорошо видна радиостанция Fu Spr «d».


Славянская броня Гитлера

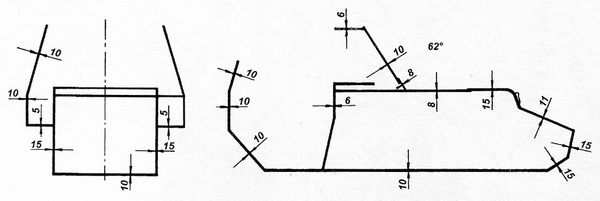

Схема бронирования САУ Marder III Ausf.М.


Темп производства САУ постоянно возрастал. С ноября 1942 по апрель 1943 года фирма ВММ изготовила 275 самоходных установок Sd.Kfz.138 Ausf.Н. За это время еще 338 машин этого типа были получены путем переделки из поврежденных танков Pz.38 (t) на ремонтном заводе Вермахта в чехословацком городке Прилоуги. Для этой цели завод ВММ выпускал комплектные рубки, которые устанавливались на корпусах восстановленных танков.

В связи с выявившимися в ходе боевого применения машин этой модификации недостатками, связанными главным образом со сложностью конструкции, затрудненным доступом к двигателю и неудовлетворительной защищенностью, возникла необходимость в создании усовершенствованного варианта. Управление вооружения, как и прежде, поручило проектирование новой модификации САУ Marder III берлинской фирме Alkett.

Славянская броня Гитлера

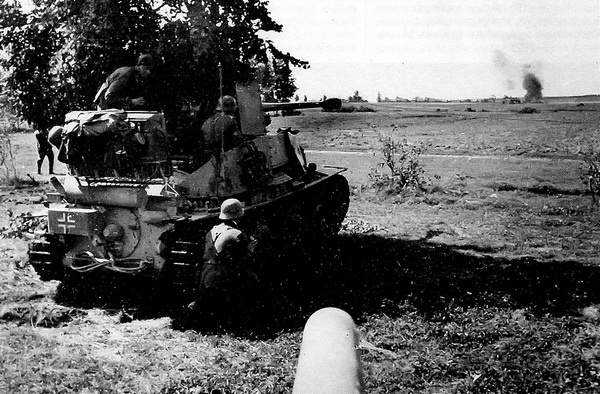

САУ Sd.Kfz.139 Marder III ведет огонь по русским танкам. Излучина Дона, лето 1942 года.


Переработке полностью подвергся корпус самоходки. Сократилось число деталей и клепаных соединений, широко применялась сварка. Толщина брони корпуса была уменьшена почти вдвое. Так, например, толщину лобового листа корпуса сократили с 50 мм до 10–15 мм, при этом, правда, угол его наклона увеличивался до 67° от вертикали. В передней части корпуса сохранилось только место механика-водителя, прикрытое литой (на машинах поздних выпусков — сварной) башенкой со смотровым прибором и двухстворчатым посадочным люком.

Наиболее важные изменения затронули боевое и моторное отделения: их поменяли местами. Шестицилиндровый карбюраторный четырехтактный двигатель жидкостного охлаждения Praga АС мощностью 150 л. с. (110,4 кВт) при 2600 об/мин сдвинули вперед, в среднюю часть корпуса, ликвидировав при этом карданный вал. Рабочий объем двигателя составлял 7754 см3. В систему питания двигателя входили два карбюратора Solex 46 FNUP, подача топлива осуществлялась электромагнитным насосом Auto Pluse. Емкость топливных баков, размещенных сбоку от двигателя, осталась прежней — 218 л. Не изменились ни емкость радиатора системы охлаждения — 64 л, ни его расположение — сзади двигателя.

Славянская броня Гитлера

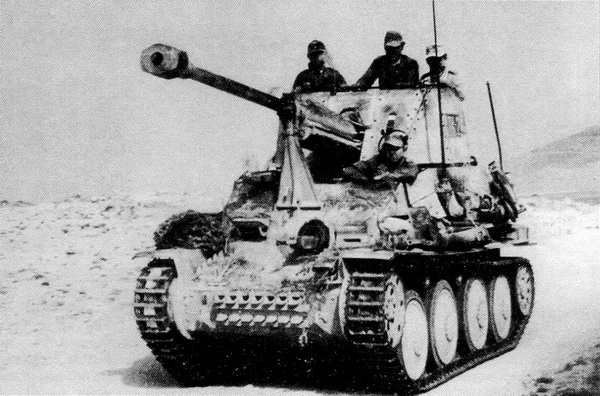

Sd.Kfz.139 Marder III из состава 33-го противотанкового дивизиона 15-й танковой дивизии на марше. Северная Африка, лето 1942 года.


Состав трансмиссии по сравнению с предыдущей модификацией не изменился, за исключением изъятого карданного вала. Единственным изменением ходовой части стало сокращение числа поддерживающих катков с двух до одного.

Что же касается боевого отделения, то теперь оно занимало всю кормовую часть корпуса. Здесь располагалась рубка коробчатой формы. Броневые листы толщиной от 6 до 15 мм собирались на каркасе из уголков с помощью болтов с пулестойкими головками. Кормовая стенка рубки была ниже бортов и выполнялась откидной на петлях. При этом она занимала горизонтальное положение и могла использоваться членами орудийного расчета как сиденье. На лафете, укрепленном на обрезе крыши корпуса танка, в передней части боевого отделения устанавливались верхний станок и качающаяся часть 75-мм пушки PaK 40/3. Казенная часть и механизмы наведения орудия были прикрыты броневым щитом толщиной 6 мм, выгнутым в форме усеченного конуса и полностью перекрывавшим амбразуру в лобовом листе рубки. Установка пушки обеспечивала углы горизонтального наведения до 21° влево и вправо. Вертикальные углы наведения колебались в диапазоне от -5° до +13°. Скорострельность орудия достигала 12–14 выстр./мин. Живучесть ствола — 6 тысяч выстрелов. В походном положении качающаяся часть пушки фиксировалась двумя стопорами: одним — за казенную часть, другим — за ствол. Второй стопор был установлен на крыше отделения управления. Кормовое расположение боевого отделения позволило обеспечить лучшую защиту и облегчить работу расчета, члены которого теперь могли обслуживать орудие стоя. Кроме того, ствол пушки не выступал за габариты машины, что облегчало ей маневрирование в лесу и на городских улицах.

Славянская броня Гитлера

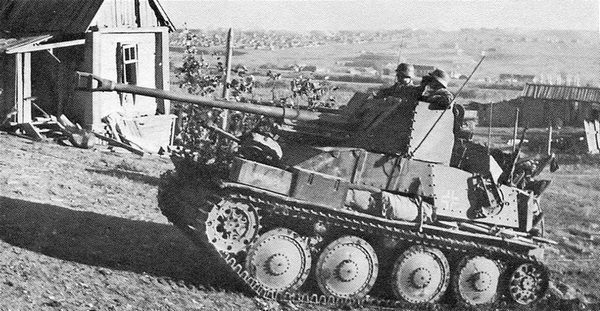

Истребители танков Sd.Kfz.139 Marder III на окраине Сталинграда. Сентябрь 1942 года.


В рубке размещался боекомплект пушки из 27 выстрелов, в двух укладках по бортам. Здесь же в походном положении укладывался пулемет MG 34 или MG 42 с боекомплектом 1500 патронов. В боевом положении он мог устанавливаться на стенке рубки или на специальных кронштейнах, закрепленных на трубе-поперечине над боевым отделением.

У правой стенки рубки размешалась радиостанция Fu Spr «d». Масса машины составляла 10,5 т. Экипаж — три человека. Максимальная скорость — 46,5 км/ч, запас хода — 198 км.

Славянская броня Гитлера

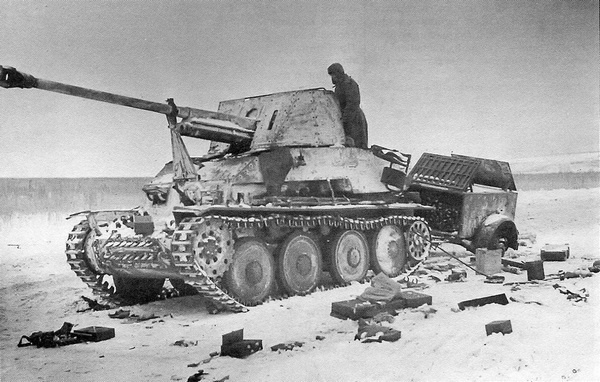

Подбитая и брошенная немецкими войсками противотанковая САУ Sd.Kfz.139 Marder III. Район Среднего Дона, декабрь 1942 года.


Новая самоходка получила обозначение Sd.Kfz.138 Ausf.М. Существует версия, что буква «М» в обозначении этой модификации означает mitte — середина, то есть среднее расположение двигателя.

Первые 20 истребителей танков Marder III Ausf.М покинули завод ВММ в апреле 1943 года. До июня 1944 года, когда в сборочных цехах новая противотанковая САУ Hetzer заменила Marder, всего изготовили 942 машины этой модификации.

Небольшая их часть была выпущена в командирском варианте. В боевом отделении вместо правой боеукладки артвыстрелов устанавливалась радиостанция Fu 8. В результате боекомплект сокращался до 15 выстрелов, но зато обеспечивалась связь со штабом дивизии.
