17 декабря 1943 года военных ознакомили с проектной документацией новой боевой машины. В основу ее конструкции были положены агрегаты как серийного танка Pz.38 (t), так и опытного образца разведывательного танка TNHnA. В качестве вооружения предполагалось использовать безоткатное орудие, однако из-за его неготовности на машину установили противотанковую 75-мм пушку PaK 39. К 24 января 1944 года был изготовлен полноразмерный деревянный макет САУ и вскоре Управление вооружений заказало два прототипа, присвоив самоходке традиционно длинное название «Штурмовое орудие нового типа с 75-мм пушкой PaK 39 на шасси Pz.38 (t)». Что касается танковых войск, то там самоходке присвоили более краткое наименование Leichte Panzerjäger 38 (t) — легкий истребитель танков на шасси Pz.38 (t). Эта чехарда названий завершилась в ноябре 1944 года присвоением новой самоходке наименования Jagdpanzer 38 (танк-истребитель) и кода Sd.Kfz.138/2. Наконец, 4 декабря 1944 года приказом Гитлера машине было присвоено название Hetzer («Хетцер»). Чаще всего в литературе это название переводится как «охотник», что в целом не противоречит истине, но если быть более точным, то «Хетцер» — это егерь, псарь, поскольку «хетце» — это травля, то есть псовая охота.
Первый прототип новой самоходки был изготовлен в марте 1944 года. По своей компоновке она представляла безбашенную машину с размещением вооружения в лобовом листе корпуса. Корпус выполнялся полностью сварным с большими углами наклона броневых листов. Так, верхний лобовой лист корпуса, имевший толщину 60 мм, был наклонен под углом 60°, 40-мм нижний лобовой лист имел наклон в 40°. Бортовые листы, толщина которых не превышала 20 мм, располагались под углом 15°. Такой же толщины кормовой лист — под углом 40°. В отличие от всех предшествующих боевых машин чехословацкой конструкции, место механика-водителя САУ «Хетцер» находилось слева от продольной оси машины. За ним размещались наводчик и заряжающий, а место командира машины находилось у правого борта боевого отделения. Для посадки экипажа в крыше корпуса, которая выполнялась съемной и крепилась к бортам и лобовому листу с помощью болтов, имелись два люка, закрывавшихся двухстворчатой и одностворчатой крышками. Первый предназначался для посадки механика-водителя, наводчика и заряжающего, второй — командира.

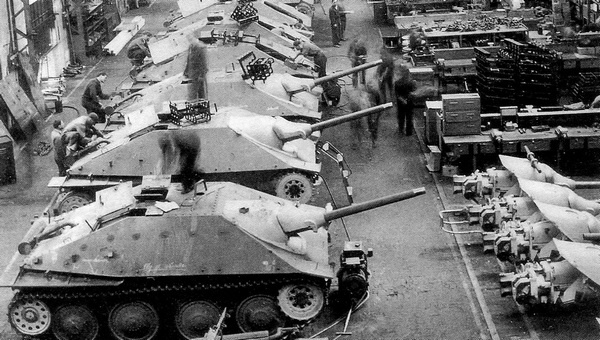

Сборка серийных САУ Jagdpanzer 38 Hetzer в цеху завода фирмы ВММ. 19 июня 1944 года.

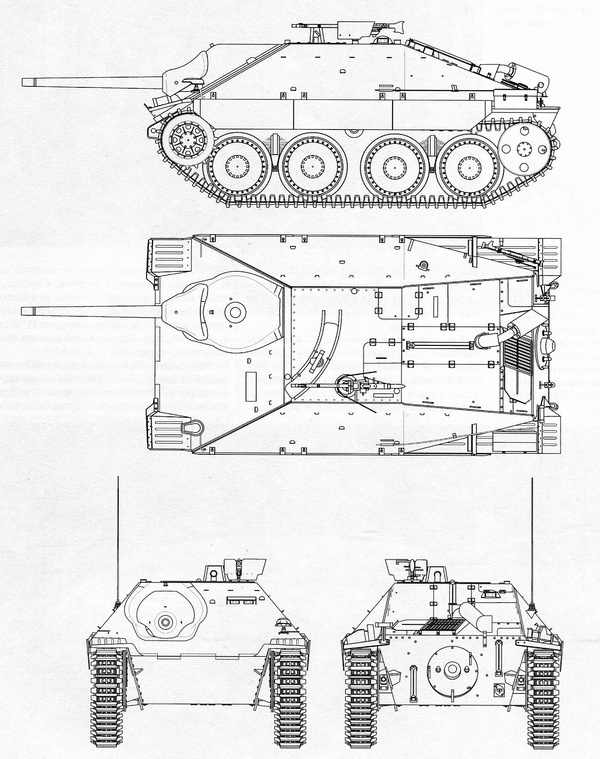

Jagdpanzer 38 Hetzer. Чертеж выполнил В. Мальгинов.
По-видимому, с целью удешевления «Хетцер» был не слишком хорошо оснащен приборами наблюдения. В распоряжении механика-водителя имелись две смотровые щели со стеклоблоками «триплекс» в верхнем лобовом листе корпуса. Наводчик мог обозревать местность в перископический прицел Sfl. Zfla., заряжающий — через перископический прицел пулеметной установки на крыше корпуса. Кроме того, в левой створке посадочного люка, над местом заряжающего под углом 90° к оси корпуса (в положении «9 часов») был жестко закреплен перископический прибор наблюдения. Еще один такой прибор находился в распоряжении командира машины. Он был установлен в откидной крышке надмоторного люка в положении «6 часов», то есть позволял вести наблюдение в корму. Командир мог пользоваться стереотрубой, но только при открытом люке. При закрытых люках машина была почти «слепа» по правому борту.

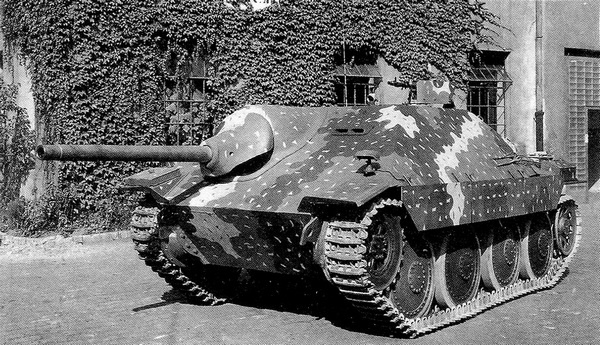

Серийная САУ Hetzer с облегченной маской пушки во дворе завода ВММ. Лето 1944 года.
Как уже упоминалось выше, в качестве основного вооружения на «Хетцере» применялась 75-мм противотанковая пушка PaK 39/2 с длиной ствола 48 калибров. Она устанавливалась в узкой амбразуре лобового листа корпуса несколько правее продольной оси машины. Малые размеры боевого отделения при достаточно массивном казеннике пушки, а также несимметричная установка ее в боевом отделении привели к тому, что углы наведения орудия вправо и влево не совпадали (5° влево и до 10° вправо). Вертикальная наводка была возможна в пределах от -6° до +12°.
Надо сказать, что впервые в немецком и чехословацком танкостроении такое достаточно крупногабаритное орудие удалось вписать в столь маленькое боевое отделение. Эго стало возможным благодаря применению специальной карданной рамки вместо традиционного орудийного станка. Такую рамку для орудия PaK 39/PaK 40 спроектировал в 1942–1943 годах инженер К. Штольберг, но некоторое время она не вызывала доверия у военных. Однако, после изучения захваченных летом — осенью 1943 года советских САУ СУ-85 и СУ-152, орудия которых устанавливались в рамках, немецкое командование поверило в работоспособность подобной конструкции. Немцы применили рамку сначала на средних истребителях танков Jagdpanzer IV и Panzer IV/70, а позднее и на «Ягдпантере». Рамку вместе с орудием PaK 39/2 и подвижной бронировкой позаимствовали для «Хетцера» у САУ Jagdpanzer IV. По конструкции и баллистике PaK 39/2 была идентична пушкам KwK 40 и StuK 40. Бронебойный снаряд, покидавший ствол орудия с начальной скоростью 790 м/с, на дистанции 1000 м пробивал 88-мм броню, расположенную под углом 30°. Подкалиберный снаряд при начальной скорости 990 м/с на такой же дистанции пробивал броню толщиной 97 мм.

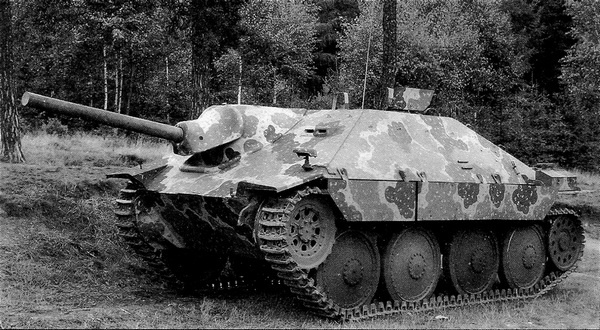

Прототип САУ Hetzer производства завода Škoda в Плзене. За исключением направляющего колеса машина идентична выпускавшимся фирмой ВММ в Праге. Лето 1944 года.
Поскольку носовая часть «Хетцера» оказалась сильно перегруженной (пустая САУ имела дифферент на нос, приводивший к проседанию передней части до 8–10 см относительно кормы), конструкторы попытались облегчить ее. Для этого, в частности, у серийных машин ранних выпусков несколько обрезали качающуюся бронировку орудия снизу и с боков, а затем еще и усилили подвеску передних опорных катков.
Пушки PaK 39/2 оснащались дульным тормозом. Однако на САУ Jagdpanzer IV в боевых частях его обычно демонтировали. При стрельбе, из-за небольшой высоты линии огня, работа дульного тормоза поднимала густое облако пыли, которое затрудняло прицеливание и демаскировало самоходку. В бою с танками противника и то и другое было весьма существенным. Серийные САУ «Хетцер» покидали цехи уже без дульного тормоза пушки — его попросту свинчивали, но уже в заводских условиях.

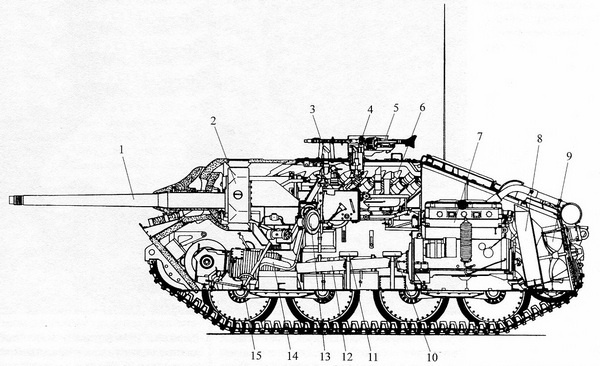

Компоновка САУ Hetzer:
1 — пушка; 2 — рамка; 3 — перископический прицел пушки; 4 — перископический прицел пулемета; 5 — пулемет MG 42; 6 — укладка 75-мм выстрелов на правом борту рубки; 7 — двигатель; 8 — радиатор; 9 — вентилятор; 10 — сиденье заряжающего; 11 — сиденье наводчика; 12 — карданный вал; 13 — маховик вертикальной наводки; 14 — сиденье механика-водителя; 15 — коробка передач.
