Машина имела классическую компоновку с кормовым расположением двигателя и трансмиссии.

КОРПУС танка собирался из катаных броневых листов на каркасе из уголков с помощью клепки. Максимальная толщина лобовых листов составляла 25 мм, что обеспечивало защиту от 20-мм бронебойных снарядов пушки «Эрликон» на дистанциях от 250 м и более.

Механик-водитель и стрелок-радист размещались в отделении управления в передней части корпуса. Рабочее место механика-водителя располагалось справа. Перед ним в лобовом листе подбашенной коробки имелось смотровое окно размерами 390x90 мм с 50-мм стеклоблоком триплекс. Снаружи окно закрывалось 28-мм броневой крышкой. Для наблюдения за местностью в распоряжении механика-водителя имелась смотровая щель размером 120x3 мм в правом переднем бортовом листе корпуса, также закрытая изнутри 50-мм бронестеклом. Лючок для наблюдения имелся и у стрелка-радиста. Правда, значительно меньших размеров — 150x75 мм. В центре лобового листа находилась шаровая установка курсового пулемета, допускавшая ведение огня по горизонту в секторе 30°. Угол возвышения составлял +25°, склонения -10°. Телескопический прицел пулемета был встроен в прибор наблюдения механика-водителя. Правда, ведение огня было возможно только при открытой крышке смотрового прибора. Механик-водитель мог стрелять из курсового пулемета, предварительно зафиксировав его в центральном положении. Спуск осуществлялся с помощью троса Боудена.

Славянская броня Гитлера

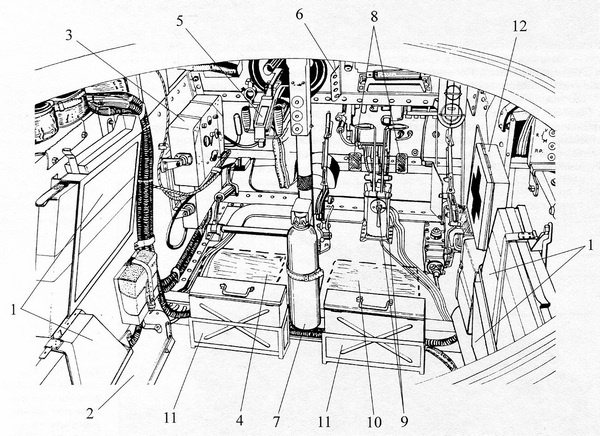

Отделение управления танка LT vz.35:

1 — ящики с 37-мм выстрелами; 2 — воздушный компрессор; 3 — радиостанция; 4 — сиденье стрелка-радиста; 5 — пулемет ZB vz.35; 6 — сигнальные лампочки внутренней связи; 7 — огнетушитель; 8 — педали тормоза; 9 — рычаги управления; 10 — сиденье механика-водителя; 11 — ящики с патронами; 12 — аптечка.


Славянская броня Гитлера

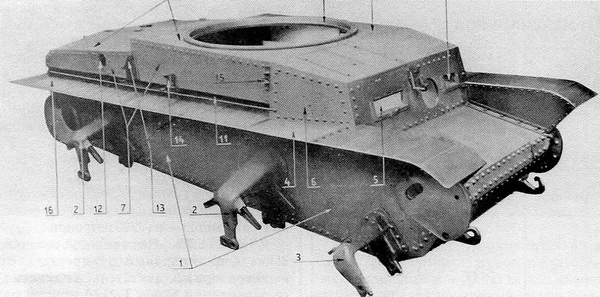

Корпус танка.


Для посадки в отделение управления в передней части крыши подбашенной коробки имелся прямоугольный люк, закрывавшийся двухстворчатой крышкой.

БАШНЯ размешалась над средней частью корпуса танка, образуя вместе с ним боевое отделение. По конструкции она была аналогична корпусу. Диаметр башенного погона в свету составлял 1267 мм.

На крыше башни располагалась командирская башенка диаметром 570 мм, закрывавшаяся откидной куполообразной крышкой. В стенках командирской башенки имелись четыре смотровых прибора-эпископа. Кроме того, для кругового наблюдения за местностью у командира имелся монокулярный перископический прибор. Его амбразура располагалась в крышке командирской башенки. В последней, кроме того, имелись лючки для флажковой сигнализации днем и световой сигнализации ночью.

Славянская броня Гитлера

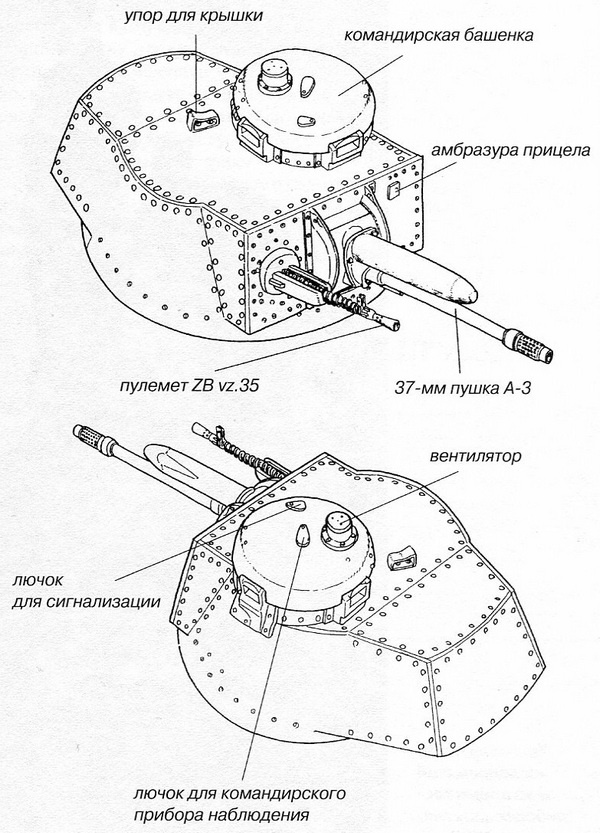

Башня танка.


ВООРУЖЕНИЕ. Танк LT vz.35 имел весьма мощное вооружение для своего времени и класса. Его основу составляла 37-мм пушка vz.34UV (заводское обозначение фирмы Škoda — А-3), представлявшая собой переделанную для установки в танк противотанковую пушку KPUV vz.34. Орудие имело полуавтоматический клиновой затвор, обеспечивавший высокую скорострельность 12–15 выстр./мин. Длина ствола составляла 39 калибров (1448 мм). Масса орудия — 235 кг.

На танке устанавливались два тяжелых пулемета ZB. vz.37 калибра 7,92 мм, производства фирмы Československa Zbrojovka Brno. Один размещался в шаровой установке в лобовом листе корпуса, другой — в такой же установке в башне, справа от пушки. Башенный пулемет мог наводиться как совместно с орудием, так и независимо от него. Горизонтальное наведение пушки и пулемета осуществлялось поворотом башни. Вращение башни было возможно двумя способами: с помощью механизма поворота (за один оборот маховика башня поворачивалась на 3°) или, при его блокировке, с помощью плечевого упора пушки.

Боекомплект пушки состоял из 78 выстрелов (24 бронебойных и 54 осколочно-фугасных), пулеметов — из 2700 патронов.

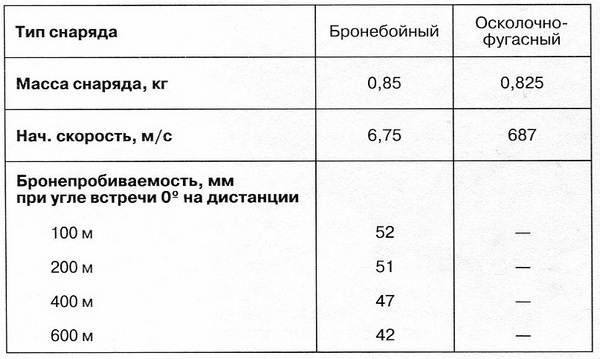

Характеристики 37-мм снарядов

Славянская броня Гитлера
Славянская броня Гитлера

Танковая часть чехословацкой армии во время тактических занятий. 1937 год.


Славянская броня Гитлера

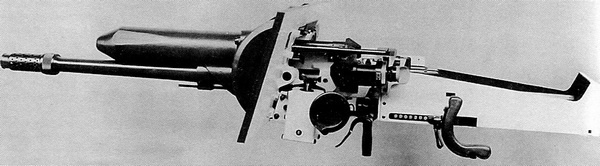

37-мм пушка vz.34UV (Škoda A-3).


ДВИГАТЕЛЬ. На танке устанавливался 4-цилиндровый четырехтактный карбюраторный двигатель жидкостного охлаждения Škoda Т-11/0 мощностью 120 л. с. при 1800 об/мин. Рабочий объем 8620 см3. Ход поршня — 140 мм. Диаметр цилиндра — 140 мм. Степень сжатия — 1:6 (в танках R-2 — 1:5,75). Масса двигателя — 900 кг.

Топливо — этилированный бензин с октановым числом не менее 60. В топливную систему входили два бензобака — главный, емкостью 124 л, размещавшийся в моторном отделении слева от двигателя, и вспомогательный, емкостью 29 л, установленный на правой стенке боевого отделения. Подача топлива могла осуществляться с помощью двух насосов — механического мембранного и электрического Autopulse. Карбюраторов два, марки Zenith UDD.

Система охлаждения — жидкостная. Радиатор емкостью 50 л располагался в моторном отделении перед двигателем.

Запуск двигателя осуществлялся электростартером Scintilla мощностью 2,94 кВт. Зажигание — от двух магнето Scintilla напряжением 12 В.

ТРАНСМИССИЯ. Коленчатый вал двигателя был связан с коробкой передач, состоявшей из трех устроенных планетарных зубчатых колес, обеспечивавших танку движение с шестью скоростями вперед и шестью назад. 1-я и 2-я передачи управлялись ленточными тормозами с пневматическим приводом. 3-я, прямая, передача приводилась в действие с помощью многодискового фрикциона сухого трения, также имевшего пневматическое управление. 1-я (она же 4-я) передача в критической ситуации могла включаться с помощью троса Боудена.

Коробка передач была сблокирована с двухступенчатым демультипликатором, который имел пневматическое и резервное механическое управление. От коробки передач крутящий момент передавался на ведущие колеса с помощью планетарных механизмов поворота.

ХОДОВАЯ ЧАСТЬ, применительно к одному борту, состояла из восьми сдвоенных обрезиненных опорных катков малого диаметра, сблокированных попарно в две балансирные тележки, каждая из которых подвешивалась на двух полуэллиптических листовых рессорах. Между передней тележкой и направляющим колесом устанавливался один сдвоенный каток, облегчавший танку преодоление вертикальных препятствий. Ведущее колесо располагалось сзади. Верхняя ветвь гусеницы опиралась на четыре сдвоенных поддерживающих катка. В каждой гусенице 111 траков шириной 320 мм, шаг трака — 95 мм.
