В последующем сохранялось применение Т-60 как машин сопровождения войск на марше, охранения и связи, для разведки боем, борьбы с десантами, в качестве арттягачей для буксировки противотанковых пушек ЗИС-2 и дивизионных ЗИС-3, как командирских и учебных танков. В таком виде Т-60 использовались в действующей армии до конца Отечественной войны, а как артгягачи — еще и в войне с Японией.

На базе танка Т-60 выпускалась реактивная установка БМ-8-24 (1941 г.), а также были разработаны и изготовлены опытные образцы танка с 37-мм пушкой ЗИС-19, 37-мм зенитной самоходной установки (1942 г.), 76,2-мм самоходно-артиллерийской установки, зенитного танка Т-60-3 с двумя спаренными 12,7-мм пулеметами ДШК (1942 г.) и самоходно-артиллерийской установки ОСУ-76 (1944 г.).


Советские танки в бою. От Т-26 до ИС-2

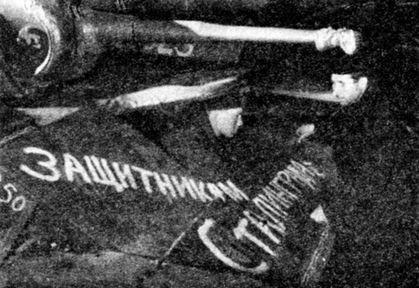

Начальник сборочного цеха ГАЗа Д. Н. Антонов и испытатель танков М. И. Таланов готовят к сдаче танк Т-70. 1942 год


В конце октября 1941 года коллектив КБ Горьковского автозавода приступил к разработке нового легкого танка — Т-70, вооруженного 45-мм пушкой. Основная цель данной работы — повысить огневую мощь легкого танка. В ею конструкции должны были быть максимально использованы узлы и агрегаты танка Т-60 с наименьшим объемом переделок с тем, чтобы новая машина могла быть запущена в серийное производство в кратчайшие сроки. Проектирование танка велось принятым в автомобилестроении приемом, который был непривычен для конструкторов танков. Общие виды танка были вычерчены в натуральную величину на специальных алюминиевых пластинах размером 7×3 м, окрашенных специальной белой эмалью и расчерченных на квадраты размером 200×200 мм. С целью сокращения площади чертежа и повышения его точности на главную проекцию — продольный разрез — были наложены план и полные и частичные поперечные разрезы. Чертежи выполнялись с максимально возможной полнотой, включая все элементы, узлы и детали внутреннего и внешнего оборудования машины. Эти чертежи послужили основой для контроля при сборке опытного образца и даже всей первой серии машин.

Главным преимуществом таких чертежей была их высокая точность.

На танке была смонтирована силовая установка, в состав которой входили спаренные карбюраторные двигатели. На первом этапе производства машины, за исключением увеличения числа опорных катков с четырех до пяти на борт и усиления торсионных валов, гусеницы, опорные катки, отдельные элементы подвески и агрегаты трансмиссии оставались такими же, как на танке Т-60. В процессе серийного производства их конструкция была усилена.

После изготовления в декабре 1941 года опытного образца танка Т-70 были проведены его ходовые испытания и пробные стрельбы из основного оружия. Машина имела по сравнению с танком Т-60 более высокую удельную мощность (15,2 л.с./т против 11 л.с./т), более мощное оружие (45-мм пушка вместо 20-мм) и усиленную броневую защиту (45-мм броня вместо 20–35 мм).

В январе 1942 года танк Т-70 был принят на вооружение РККА. Срок начала серийного выпуска машины был определен — март 1942 года. В апреле 1942 года по чертежам Горьковского автозавода серийное производство танков Т-70 было организовано и на заводе № 38 в г. Кирова.

Схема общей компоновки машины принципиально была такой же, как у танка Т-60. Механик-водитель находился в носовой части корпуса у левого борта. Во вращающейся башне, смещенной к левому борту от продольной оси корпуса, располагался командир танка. В средней части корпуса вдоль правого борта на общей раме были установлены два спаренных последовательно двигателя, составлявшие единый силовой агрегат. Такое конструктивное решение было впервые реализовано в отечественном танкостроении. Трансмиссия и ведущие колеса имели переднее расположение.

В башне устанавливались 45-мм танковая пушка обр. 1938 года и спаренный с ней 7,62-мм пулемет ДТ, который был расположен слева от пушки. Для удобства работы командира танка орудие было смещено вправо от продольной оси башни. Длина ствола пушки составляла 46 калибров, высота линии огня — 1540 мм. Пулемет монтировался в шаровой установке и в случае необходимости мог быть снят и использоваться вне танка. Углы наводки спаренной установки по вертикали составляли от -6° до +20°. При стрельбе применялись прицелы: телескопический ТМФП (на части танков устанавливался прицел ГОП) и механический — в качестве резервного. Дальность стрельбы прямой наводкой составляла 3600 м, максимальная — 4800 м. Скорострельность — 12 выстр./мин. Шестеренчатый механизм поворота башни устанавливался слева от командира, а винтовой подъемный механизм спаренной установки — справа. Спусковой механизм пушки был связан тросом с правой ножной педалью, а пулемета — с левой. В боекомплект танка входили 90 выстрелов с бронебойными и осколочными снарядами для пушки (из них 20 выстрелов находились в магазине) и 945 патронов к пулемету ДТ (15 дисков). На машинах первых выпусков боекомплект к пушке состоял из 70 выстрелов. Начальная скорость бронебойного снаряда массой 1,42 кг составляла 760 м/с, осколочного массой 2,13 кг — 335 м/с. После производства выстрела бронебойным снарядом стреляная гильза выбрасывалась автоматически. При стрельбе осколочным снарядом из-за меньшей длины отката пушки открывание затвора и извлечение гильзы осуществлялось вручную. Созданный весной 1942 года новый бронебойно-подкалиберный снаряд для 45-мм пушки, пробивал броневую плиту толщиной 50 мм на дальности 500 м.


Советские танки в бою. От Т-26 до ИС-2

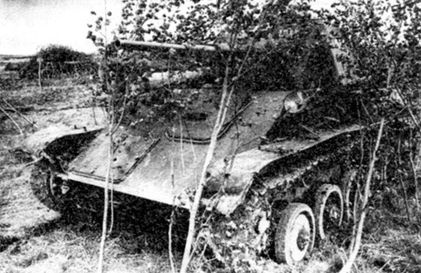

Танк Т-70 в засаде. Воронежский фронт, 1943 год


Сварная граненая башня, изготавливавшаяся из броневых листов толщиной 35 мм, устанавливалась на шариковой опоре в средней части корпуса и имела форму усеченной пирамиды. Сварные стыки башни были усилены броневыми угольниками. Лобовая часть башни имела литую качающуюся маску с амбразурами под установку пушки, пулемета и прицела. В крыше башни был сделан входной люк командира танка. В броневой крышке люка был установлен перископический смотровой зеркальный прибор, обеспечивавший командиру круговой обзор.

Силовой агрегат ГАЗ-203 состоял из двух четырехтактных 6-цилиндровых карбюраторных двигателей ГАЗ-202 суммарной мощностью 140 л.с. Коленчатые ваты двигателей были соединены муфтой с упругими втулками. Картер маховика переднего двигателя был соединен тягой с правым бортом для предотвращения поперечных колебаний силового агрегата. Батарейная система зажигания, система смазки и топливная (кроме баков) система для каждого двигателя были независимыми. Два топливных бака общей емкостью 440 л были размещены в левой части кормового отделения корпуса в изолированном броневыми перегородками отсеке.

Механическая трансмиссия состояла из двухдискового главного фрикциона сухого трения (сталь по феродо); четырехступенчатой коробки передач автомобильного типа, обеспечивавшей четыре передачи переднего хода и одну заднего; главной передачи с коническим редуктором; двух бортовых фрикционов с ленточными тормозами и двух простых однорядных бортовых редукторов. Главный фрикцион и коробка передач собирались из деталей, заимствованных у грузового автомобиля ЗИС-5.
