По сравнению с Т-34 у Т-34–85 маневр огнем существенно улучшился. Механизм поворота башни имел объединенное управление ручным и электрическим приводами, что существенно облегчало пользование им. Полный оборот с использованием электропривода башня совершала за 12–15 с.
Что же, башню мы развернули, пора целиться. Несколько слов о прицелах.
Танки Pz.IV первоначально оборудовали монокулярным телескопическим шарнирным прицелом TZF 5Ь, а начиная с Ausf.E — TZF 5f или TZF 5f/l. Эти прицелы имели 2,5-кратное увеличение и поле зрения 25°. Во время вертикальной наводки окуляр в них оставался неподвижным, что обеспечивало работу с вооружением на всем диапазоне вертикального угла наведения без изменения положения стреляющего. Прицел имел ручной привод к щеткам очистки наружной поверхности защитного стекла от пыли, грязи и снега.
Танки «Пантера» Ausf.D оснащались бинокулярным телескопическим шарнирным прицелом TZF12, a Ausf.A и G — монокулярным TZF12a. Бинокулярный прицел состоял из двух труб, левая из которых отличалась от правой отсутствием сетки со шкалами прицеливания. Он имел 2,5-кратное увеличение и поле зрения ЗОо. Основным недостатком бинокулярного прицела TZF12 было малое увеличение, обеспечивавшее ведение прицельного огня на дистанциях не свыше 2000 м, что не позволяло в полной мере использовать великолепные баллистические характеристики пушки KwK 42.
Монокулярный прицел TZF12a по устройству представлял собой правую трубу бинокулярного прицела, но в отличие от последнего имел переменное увеличение — 2,5- и 5-кратное. Поле зрения соответственно составляло 30° и 15° Прицел TZF12a обеспечивал ведение прицельного огня на дистанциях до 4000 м.
Прицелы изготавливались фирмой Karl Zeiss в Йене.
Для ведения стрельбы из пушки Л-11 танка Т-34 применялись телескопический прицел ТОД-6 и перископический панорамный прицел ПТ-6; для стрельбы из пушки Ф-34 — телескопический прицел ТОД-7 и перископический панорамный прицел ПТ-7, впоследствии замененные на телескопический прицел ТМФД-7 и перископический панорамный прицел ПТ-4–7. На части танков помимо штатного перископического прицела устанавливалась командирская панорама ПТК.
Телескопический прицел ТМФД-7 имел 2,5-кратное увеличение и поле зрения 15°. Он обеспечивал большую точность наведения, но работа с ним была неудобна, так как окулярная часть перемещалась вместе с орудием, а значит, наводчику приходилось либо сползать со своего сиденья, придавая стволу орудия угол возвышения, либо привставать с него, придавая угол склонения. Перископический прицел, в отличие от телескопического крепился не на орудии, а в крыше башни. Он обеспечивал круговой обзор при неподвижном окуляре. Головная призма прицела была связана с пушкой параллелограмным приводом. Прицел ПТ-4 имел более низкую точность наведения вследствие ошибок, вводимых паралеллограмным тяговым устройством и дифференциальным механизмом.
Для стрельбы прямой наводкой из 85-мм пушки Д-5Т танка Т-34–85 использовались телескопический прицел ТШ-15 и перископический ПТК-5, из пушек С-53 и ЗИС-С-53 — телескопический прицел ТШ-16. Телескопические прицелы ТШ-15 и ТШ-16 имели 4-кратное увеличение и поле зрения 16°. Оба они имели оптический шарнир, состоявший из четырех зеркал. Головная часть прицела жестко крепилась на качающейся части пушки, а окулярная часть была неподвижной, что существенно улучшило условия работы наводчика.

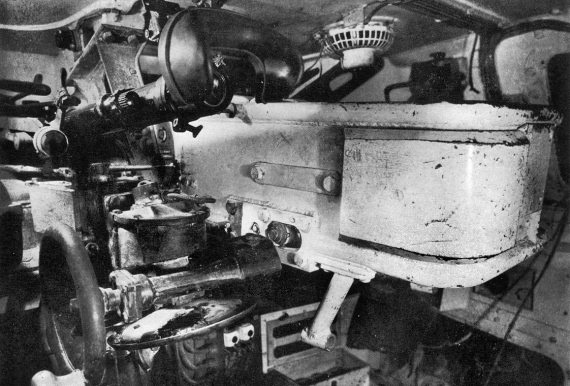

Интерьер башни танка Pz.IV Ausf.E. Хорошо видны ограждение пушки, налобник и окуляр телескопического прицела и маховик подъемного механизма.
Для ведения стрельбы из 75-мм пушки М3 танка «Шерман» использовались телескопический прицел М55 и перископический прибор М4 со встроенным телескопическим прицелом М38; из 76-мм пушки М1А1(М1А2) — телескопический прицел M71D с 5-кратным увеличением и полем зрения 13° и перископический прибор М4А1 со встроенным телескопическим прицелом М47А2 с 1,44? — кратным увеличением и полем зрения 9°— Пушки были стабилизированы в вертикальной плоскости наведения. Стабилизатор «Вестингауз» относился к типу гироскопических стабилизаторов с индикаторными маятниковыми гироскопами и силовой гидравлической следящей системой. Нет никакого сомнения, что лучшими из перечисленных, да и вообще лучшими танковыми прицелами Второй мировой войны, были немецкие. Все попытки некоторых современных исследователей поставить отечественный прицел ТМФД-7 на один с ними уровень не выдерживают критики. Привлечение в качестве «экспертов» специалистов Абердинского полигона в США ничего кроме улыбки вызвать не может. В этом случае обычно ссылаются на отчет этого полигона об испытаниях танка Т-34, в котором американцы дали высокую оценку советскому прицелу, назвав его «лучшим из им известных». Напомним читателю, что танки Т-34 и КВ-1 прибыли на Абердинский полигон в ноябре 1942 года и проходили испытания в течение года. Когда точно составлялся отчет полигона автору не известно, но точно известно, что США в годы Второй мировой войны не являлись лидером мирового танкостроения. Кроме того, какие, собственно, прицелы были известны амерканцам в тот период? Свои, английские, да японские. Первые трофейные немецкие танки прибыли в Абердин только в апреле 1943 года. Интересно, что американцы записали, ознакомившись с немецкими прицелами?
Не могут не удивить и личные впечатления, которыми делятся некоторые исследователи после знакомства, например, с прицелом ТМФД-7 выпуска 1943 года — мол, спустя 60 лет, «видимость была вполне удовлетворительной». Ничего не скажешь, серьезная оценка качества танкового прицела! Хотелось бы напомнить, что через дырку в заборе видимость тоже вполне удовлетворительная.
Самое печальное, что подобными откровениями, не имеющими ничего общего с патриотизмом, делятся люди, которые накануне (образно выражаясь, разумеется), выбирая в магазине фотоаппарат, отдавали предпочтение именно цейсовской оптике. Значит, сегодня она лучшая, а 60 лет назад — нет? Но «Цейс» есть «Цейс», и не случайно марка этой фирмы во многих случаях используется уже как имя нарицательное, являясь мерилом качества оптики. Нравится это кому-то или нет, но цейсовская оптика считается лучшей последние 100 лет. Все это, впрочем, вовсе не означает, что прицел ТМФД-7 был из рук вон плох — нет, конечно. Как уже говорилось выше, он соответсвовал предъявляемым к нему требованиям и, скорее всего, был лучшим отечественным прицелом первой половины Великой Отечественной войны и, по-видимому, не самым худшим в мире. Но, увы, немецкие прицелы были лучше, как и приборы наблюдения, бинокли, стереотрубы и т. д. А тем, кто считает, что не лучше, автор советует сравнить прицел TZF-12a и отечественные ТШ-15 и ТШ-16. Как говорится, найдите 10 отличий? Да что там 10, найдите хотя бы одно! Скопировали, и правильно сделали! Кстати сказать, эти прицелы легли в основу целой гаммы отечественных шарнирных танковых прицелов, которыми оснащались послевоенные советские танки вплоть до Т-62.

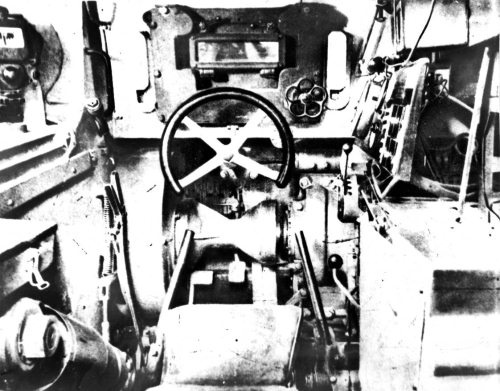

Вид на место механика-водителя танка «Тигр». Управление танком осуществлялось с помощью штурвала. Характерной формы вентиль рядом с прибором наблюдения предназначен для подъема и опускания броневой заслонки
