ДВИГАТЕЛЬ: Maybach HL 230P30, 12-цилиндровый, карбюраторный, V-образный, жидкостного охлаждения; мощность 700 л.с. (515 кВт) при 3000 об/мин, рабочий объем 23 095 см3.
ТРАНСМИССИЯ: безвальная коробка передач (8+4) со встроенным многодисковым главным фрикционом с трением в масляной ванне; фрикционно-шестеренчатый механизм поворота, бортовые передачи.
ХОДОВАЯ ЧАСТЬ: 9 сдвоенных опорных катков с внутренней амортизацией на борт, ведущее колесо переднего расположения со съемными зубчатыми венцами (зацепление цевочное); подвеска — индивидуальная торсионная; в каждой гусенице 96 траков шириной 818 мм.
СКОРОСТЬ МАКСИМАЛЬНАЯ, км/ч: 38.
ЗАПАС ХОДА, км: 170.
ПРЕОДОЛЕВАЕМЫЕ ПРЕПЯТСТВИЯ: угол подъема, град. — 35; ширина рва, м — 2,5; высота стенки, м — 0,85; глубина брода, м — 1,6.
СРЕДСТВА СВЯЗИ: радиостанция Fu 5.

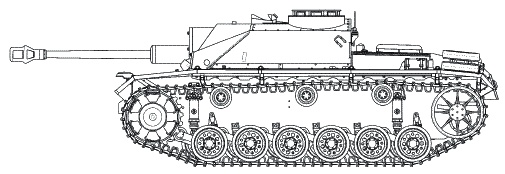

Тактико-технические характеристики САУ StuG IIIG
БОЕВАЯ МАССА, т: 23,4.
ЭКИПАЖ, чел.: 4.
ГАБАРИТНЫЕ РАЗМЕРЫ, мм: длина — 6770, ширина — 2950, высота — 2160, клиренс — 390.
ВООРУЖЕНИЕ: 1 пушка Stuk 40 L/48 калибра 75 мм, 1 пулемет MG 34 калибра 7,92 мм.
БОЕКОМПЛЕКТ: 54 артвыстрела, 600 патронов.
ПРИБОРЫ ПРИЦЕЛИВАНИЯ: перископические прицелы Sfl ZF1а и Rblf 36.
БРОНИРОВАНИЕ, мм: лоб корпуса и рубки — 80; борт и корма — 30; крыша — 18; днище — 19.
ДВИГАТЕЛЬ: Maybach HL 120TRM, 12-цилиндровый, карбюраторный, V-образный, жидкостного охлаждения; мощность 300 л.с. (221 кВт) при 3000 об/мин., рабочий объем 11 867 см3.
ТРАНСМИССИЯ: трехдисковый главный фрикцион сухого трения, шестискоростная синхронизированная коробка передач (6 вперед, 1 назад), планетарные механизмы поворота, бортовые передачи.
ХОДОВАЯ ЧАСТЬ: шесть опорных сдвоенных обрезиненных катков на борт, три обрезиненных поддерживающих катка, направляющее колесо, ведущее колесо переднего расположения с двумя съемными зубчатыми венцами, зацепление цевочное; подвеска — индивидуальная, торсионная; в каждой гусенице 94 трака шириной 400 мм, шаг трака 130 мм.
СКОРОСТЬ МАКСИМАЛЬНАЯ, км/ч: 40.
ЗАПАС ХОДА, км: 155.
ПРЕОДОЛЕВАЕМЫЕ ПРЕПЯТСТВИЯ: угол подъема, град. — 30; ширина рва, м — 2; высота стенки, м — 0,6; глубина брода, м — 0,8.
СРЕДСТВА СВЯЗИ: радиостанция Fu 5 или Fu 15.

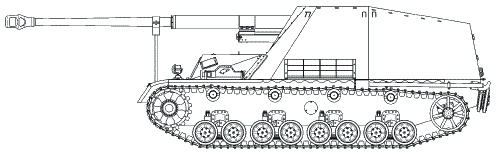

Тактико-технические характеристики САУ Nashorn
БОЕВАЯ МАССА, т: 24,4.
ЭКИПАЖ, чел.: 5.
ГАБАРИТНЫЕ РАЗМЕРЫ, мм: длина — 8840, ширина — 2950, высота — 2940, клиренс — 400.
ВООРУЖЕНИЕ: 1 пушка Pak 43 L/71 калибра 88 мм, 1 пулемет MG 42 калибра 7,92 мм.
БОЕКОМПЛЕКТ: 40 артвыстрелов, 600 патронов.
ПРИБОРЫ ПРИЦЕЛИВАНИЯ: оптический прицел Sfl.ZF.1а.
БРОНИРОВАНИЕ, мм: лоб корпуса — 30; борт, корма — 20; рубка — 10.
ДВИГАТЕЛЬ: Maybach HL 120TRM, 12-цилиндровый, карбюраторный, V-образный, жидкостного охлаждения; мощность 265 л.с. (195 кВт) при 2600 об/мин., рабочий объем 11 867 см3.
ТРАНСМИССИЯ: трехдисковый главный фрикцион сухого трения, шестискоростная синхронизированная планетарная коробка передач (6 — вперед, 1 — назад), планетарные механизмы поворота, бортовые передачи.
ХОДОВАЯ ЧАСТЬ: восемь обрезиненных опорных катков малого диаметра на борт, сблокированных попарно в четыре тележки, подвешенные на четвертьэллиптических листовых рессорах; ведущее колесо переднего расположения, четыре поддерживающих катка; в каждой гусенице 103 трака шириной 400 мм, шаг трака 120 мм.
СКОРОСТЬ МАКСИМАЛЬНАЯ, км/ч: 40.
ЗАПАС ХОДА, км: 250.
ПРЕОДОЛЕВАЕМЫЕ ПРЕПЯТСТВИЯ: угол подъема, град. — 27; ширина рва, м — 2,2; высота стенки, м — 0,6; глубина брода, м — 1.
СРЕДСТВА СВЯЗИ: радиостанция Fu Spr. «d».

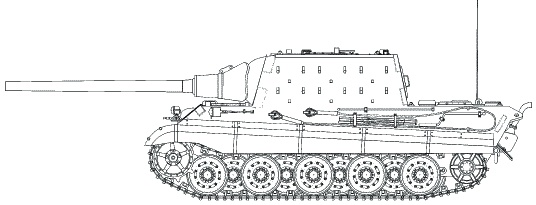

Тактико-технические характеристики САУ Jagdtiger
БОЕВАЯ МАССА, т: 75,2.
ЭКИПАЖ, чел.: 6.
ГАБАРИТНЫЕ РАЗМЕРЫ, мм: длина — 10 654, ширина — 755, высота — 2945, клиренс — 495.
ВООРУЖЕНИЕ: 1 пушка Pak 44 L/55 калибра 128 мм, 1 пулемет MG
34 калибра 7,92 мм.
БОЕКОМПЛЕКТ: 40 артвыстрелов, 1500 патронов.
БРОНИРОВАНИЕ, мм: лоб корпуса — 150; лоб рубки — 250; борт и корма — 80; крыша — 40; днище — 25–40.
ДВИГАТЕЛЬ: Maybach HL 230P30, 12-цилиндровый, карбюраторный, V-образный, жидкостного охлаждения; мощность 700 л.с. (515 кВт) при 3000 об/мин, рабочий объем 23 095 см3.
ТРАНСМИССИЯ: безвальная коробка передач (8+4) со встроенным многодисковым главным фрикционом с трением в масляной ванне; фрикционно-шестеренчатый механизм поворота, бортовые передачи.
ХОДОВАЯ ЧАСТЬ: 9 сдвоенных опорных катков с внутренней амортизацией на борт, ведущее колесо переднего расположения со съемными зубчатыми венцами (зацепление цевочное); подвеска — индивидуальная торсионная; в каждой гусенице 96 траков шириной 818 мм.
СКОРОСТЬ МАКСИМАЛЬНАЯ, км/ч: 36.
ЗАПАС ХОДА, км: 170.
ПРЕОДОЛЕВАЕМЫЕ ПРЕПЯТСТВИЯ: угол подъема, град. — 35; ширина рва, м — 2,5; высота стенки, м — 0,85; глубина брода, м — 1,6.
СРЕДСТВА СВЯЗИ: радиостанция Fu 5.
СССР

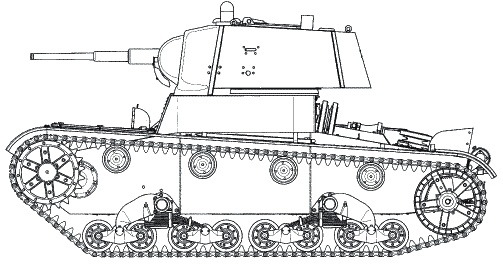

Тактико-технические характеристики танка Т-26 обр.1939 г.
БОЕВАЯ МАССА, т: 10,25.
ЭКИПАЖ, чел.: 3.
ГАБАРИТНЫЕ РАЗМЕРЫ, мм: длина — 4650, ширина — 2445, высота — 2330, клиренс — 380.
ВООРУЖЕНИЕ: 1 пушка 20К обр. 1934 г. или 1938 г. калибра 45 мм, 3 (1 — зенитный) пулемета ДТ обр. 1929 г. калибра 7,62 мм.
БОЕКОМПЛЕКТ: 186 выстрелов и 3528 патронов (в танке без радиостанции); 165 выстрелов и 3087 патронов (в танке с радиостанцией).
ПРИБОРЫ ПРИЦЕЛИВАНИЯ: телескопический прицел ТОП обр.1930 г. или стабилизированный прицел ТОП-1 (на танках с пушкой обр.1938 г.), перископический панорамный прицел ПТ-1 обр.1932 г.
БРОНИРОВАНИЕ, мм: лоб, борт, корма корпуса — 15, крыша — 10, днище — 6, башня — 6–15.
