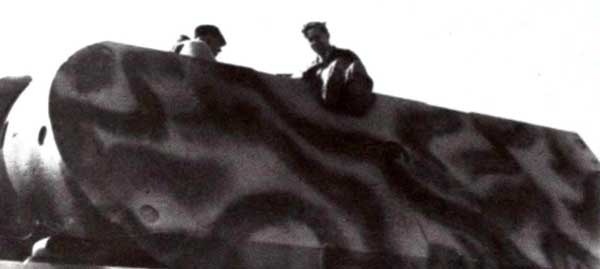

Башня «Мауса» крупным планом. Хорошо видны штифты, соединяющие бортовой и лобовой листы
III. По вооружению.
1. Наличие спаренной установки 128-мм и 75-мм пушек хотя и увеличила огневую мощь по сравнению с другими танками, но для танка весом 180 тонн огневая мощь недостаточна.
2. Целесообразность установки двух пушек в одной башне, обслуживаемых одними и тем же членами экипажа, резко отличающихся баллистическими качествами, является спорной.
3. Применение дальномера облегчает определение дистанций и заслуживает внимания.
IV. По силовой установке.
1. На танке установлен авиационный двигатель ОВ-603А2, приспособленный для работы в танке.
2. Заслуживает внимания конструкция системы охлаждения. Применение высоконапорных двухступенчатых вентиляторов обеспечивало компактность системы охлаждения.
3. Характерным является применение жидкостного высокотемпературного охлаждения выхлопных коллекторов.
4. Представляет интерес система качественной регулировки смеси, учитывающей также барометрическое давление и температурные условия.
5. Для конструкторов отечественного танкостроения представляет интерес конструкция следующих агрегатов и деталей:
а) двухступенчатого вентилятора;
б) пароотделителя;
в) крыльчаток водяных насосов;
г) гидромуфты привода нагнетателя;
д) воздухоотделителя системы подачи топлива;
е) приспособления для регулирования секций насоса на равномерность подачи топлива.

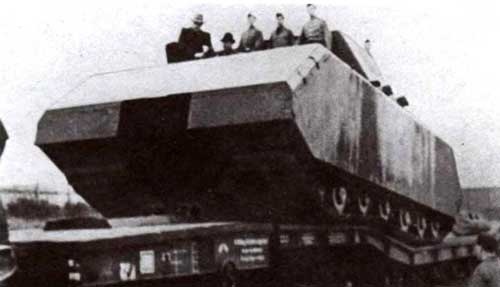

Погрузка танка 205/1 на платформы для отправки в Куммерсдорф. Октябрь 1944 года

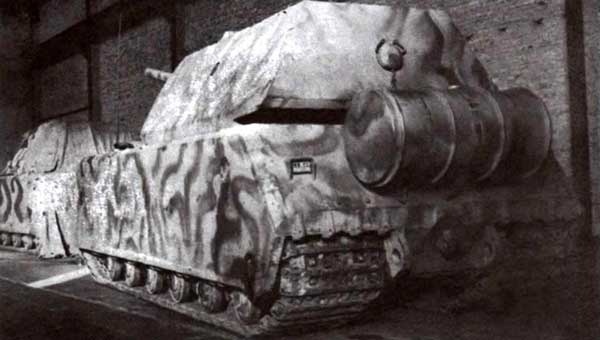

Оба опытных образца на хранении в Куммерсдорфе. 1945 год
V. По трансмиссии.
Электромеханическая трансмиссия танка Maus отличается как по схеме, так и по конструктивному выполнению отдельных узлов и агрегатов от известных нам трансмиссий СУ «Фердинанд», Т-23 и отечественного танка ЭКВ.
К особенностям электрической части трансмиссии танка Maus относятся:
1. Независимость систем, передающих мощность на каждую из гусениц.
2. Способность тяговых генераторов сохранять почти постоянную величину мощности и оборотов при различных нагрузках на тяговые электродвигатели.
3. Наличие вспомогательного генератора, используемого также в качестве стартера и для подзарядки аккумуляторов помимо основной задачи — питания обмоток независимого возбуждения генераторов и электродвигателей.
4. Хорошо продуманная система воздушного охлаждения электромашин трансмиссии.
5. Наличие генератора-возбудителя, обеспечившее независимость возбуждения главных генераторов и электродвигателей от скорости вращения коленчатого вала двигателя.
6. Применение потенциометрической схемы включения контроллера, обусловившее большую плавность изменения тока возбуждения, а следовательно, магнитного потока и напряжения генератора.
7. Приспособленность системы к питанию электродвигателей одного танка от генератора другого.
8. Наличие аппаратуры автоматической защиты электродвигателей от перегрузок.
9. Применение системы управления, выполненной по схеме Леонард, дающей следующие преимущества:
а) широкое и плавное регулирование скорости вращения электродвигателей, а следовательно, и скорости движения танка при небольших потерях;
б) отсутствие потерь в реостатах при пуске в ход и реверсировании электродвигателей;
и) легкое управление запуском, торможением и реверсированием.
10. Незащищенность мотор-генераторного агрегата от перегрузок со стороны электродвигателя.
11. Сравнительная простота коммутационной аппаратуры и аппаратуры управления тяговыми электродвигателями, полученная за счет применения реверсирования путем переключения концов обмотки независимого возбуждения генератора, а не переключением в главных цепях, как это осуществлено в других системах.
Особенности механической части трансмиссии.
1. Компактность агрегатов, особенно бортовой передачи (при передаточном отношении 25,446).
2. Широкое использование самоустановки шестерен путем применения сферических роликоподшипников.
3. Применение циркуляционной смазки с «сухим картером» и фильтрацией масла в гитаре.
4. Резко выраженная коррекция зубьев шестерен в целях повышения их износоустойчивости и выравнивания износоустойчивости шестерен сопряженной пары.
5. Обшивка неподвижных, нажимных дисков тормозов специальной металлизированной спекающейся массой.
6. Интенсификация охлаждения дисковых тормозов за счет введения радиальных каналов во вращающемся диске тормоза, благодаря чему увеличена поверхность охлаждения и обеспечена циркуляция воздуха.
7. Применение резервных (по длине) сателлитов в бортовой передаче, обеспечившее более равномерное распределение усилий по длине зуба.
8. Жесткая конструкция водил.

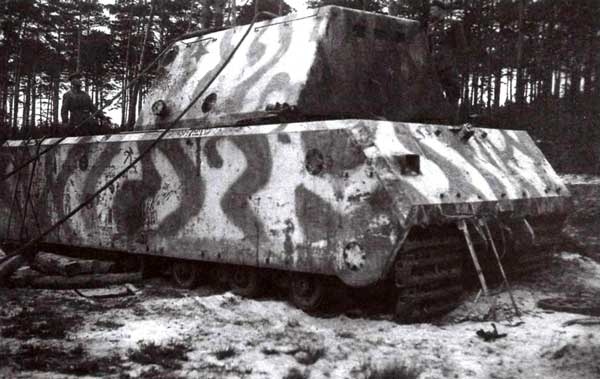

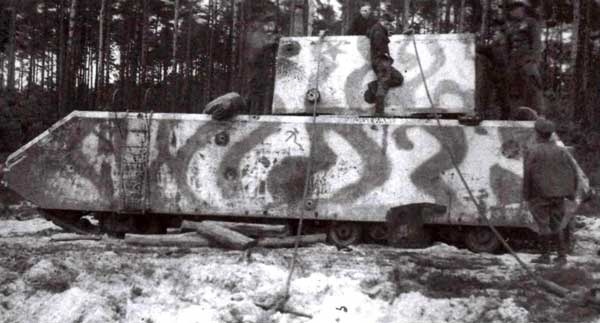

Первый прототип «Мауса» (205/1), обнаруженный частями Красной Армии на Куммерсдорфском полигоне. Идет подготовка к эвакуации танка. Судя по положению тросов, советские специалисты готовятся свалить балластную башню на землю.
VI. По ходовой части.
1. Применение в качестве упругого элемента подвески буферных пружин прямоугольного сечения заимствовано из американских танков и продиктовано стремлением увеличить число тележек, чтобы разгрузить катки.
Очевидно, такое решение вопроса подрессоривания было вынужденным, т. к. все другие танки того периода имели торсионную подвеску и такого типа подвеска не могла дать никаких преимуществ.
