Cтраница 8

Боекомплект пушки состоял из 61 (по другим данным — 68) выстрела, из которых 25 размещались в башне, а 36 (по другим данным — 43) — в корпусе танка.

75-мм пушка была идентична по конструкции 75-мм пушке KwK 37. Основное ее отличие состояло в увеличенной до 36,6 калибра длине ствола и нижнем размещении тормоза отката. Затвор — клиновой вертикальный, спуск — электромеханический. Боекомплект к пушке состоял из 200 выстрелов с бронебойными и осколочно-фугасными снарядами. 50 выстрелов размещались в башне, 150 — в корпусе танка.

7,92-мм пулемет MG 42 был установлен в лобовой части башни, слева от 128-мм пушки, и имел независимые от пушек углы наведения. Боекомплект пулеметов состоял из 1000 патронов в четырех патронных коробках.

В качестве вспомогательного вооружения танк оснащался «устройством ближнего боя» (Nahkampfgeret) — мортиркой калибра 26 мм, в боекомплект которой входили дымовые, осколочные и осколочно-зажигательные снаряды. Мортирка располагалась в правой части крыши башни.


«Маус» и другие. Сверхтяжелые танки Второй Мировой

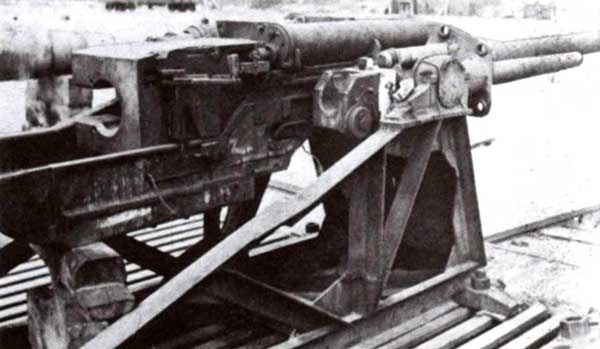

Спаренная установка 128- и 75-мм пушек во время испытаний на полигоне


Танк «Маус» оснащался перископическим прицелом TWZF1, который устанавливался слева от 128-мм пушки. Головка прицела защищалась неподвижным бронированным колпаком. Соединение прицела с левой цапфой 128-мм пушки осуществлялось с помощью тяги параллелограмного механизма. Углы наведения по вертикали колебались в пределах от -7° до +23°. Наведение в горизонтальной плоскости осуществлялось поворотом башни.

По проекту определение дистанции до цели должно было производиться командиром танка с помощью горизонтальнобазного стереоскопического дальномера с базой 1,2 м. Однако, судя по всему, такой дальномер установлен не был. Левое отверстие в крыше башни, предназначенное для выхода объективной головки дальномера, заварено, в правом был установлен перископический прибор наблюдения. Если учесть, что в германии к 1945 году были разработаны только два типа горизонтальнобазных танковых дальномеров с базами 1,6 и 1,32 м, то вообще не понятно какой дальномер должен был устаналиваться на «Маус».


«Маус» и другие. Сверхтяжелые танки Второй Мировой

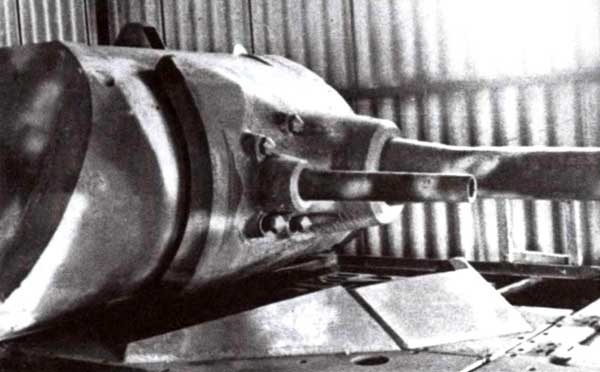

Бронировка качающейся части спаренной установки. Хорошо видны болты крепления бронировки к люльке


Подытоживая рассказ о вооружении танка, будет не лишним привести выводы, сделанные специалистами НИБТПолигона в Кубинке после его изучения.

«Выводы по установке вооружения.

1. Установка двух танковых пушек в одной люльке имеет следующие преимущества перед обычными установками:

а) повышена огневая мощь танка;

б) возможно применение каждого вида оружия в отдельности, в зависимости от условий боя.

2. Заднее расположение башни уменьшает вылет ствола и способствует повышению маневренности танка в лесистой местности.

3. Конструкция 128-мм и 75-мм танковых пушек особого интереса не представляет и является аналогичной для всех немецких танковых пушек.

4. По своей мощности 128-мм пушка соответствует отечественной 122-мм пушке С-26-1, а 75-мм пушка уступает 76-мм пушке Т-34.

5. Скорострельность 128-мм пушки вследствие отсутствия автоматического открывания затвора ниже 122-мм пушки Д-25.

6. Соотношение веса танка «Maus» к весу установки вооружения равно 60, это же соотношение в танке ИС-3 равно 17, что говорит о несоответствии вооружения танка «Maus» его весу.

7. Наличие на танке стереодальномера с базой 1,2 м облегчает определение дальности до целей.

Применение дальномера является принципиально новым вопросом и требует специального исследования».

В качестве небольшого комментария к этим выводам можно отметить, что оценка дальномера в силу указанных выше причин носит чисто теоретический, хотя и безусловно правильный, характер. Что же касается скорострельности 128-мм пушки, то она ниже, чем у Д-25 при наличии одного заряжающего. В экипаже «Мауса», как впрочем, и в экипаже «Ягдтигра» — еще одной машины, вооруженной 128-мм пушкой, заряжающих было два.

ДВИГАТЕЛЬ. На прототипах танка «Маус» устанавливались два типа силовых установок. Первый прототип оснащался 12-цилиндровым, четырехтактным Л-образным бензиновым двигателем жидкостного охлаждения МВ509 с непосредственным впрыском топлива и наддувом. Этот двигатель представлял собой танковый вариант авиационного двигателя DB 603А2. Мощность двигателя — 1750 л.с. при 2700 об/мин. Угол развала цилиндров — 60°. Рабочий объем — 44 540 см3. Ход поршня — 180 мм, диаметр цилиндра — 162 мм. Степень сжатия в цилиндрах левого блока — 7,5, правого — 7,3. Сухая масса двигателя — 1300 кг.


«Маус» и другие. Сверхтяжелые танки Второй Мировой

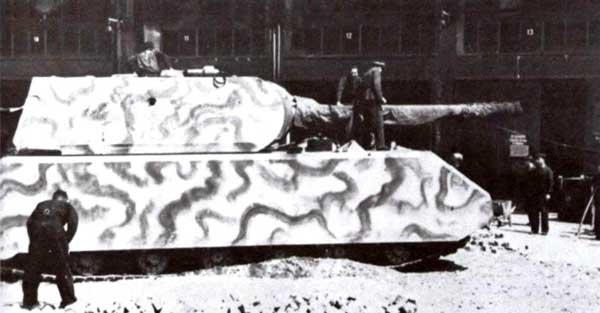

Второй прототип «Мауса» получил башню с вооружением в июне 1944 года


«Маус» и другие. Сверхтяжелые танки Второй Мировой

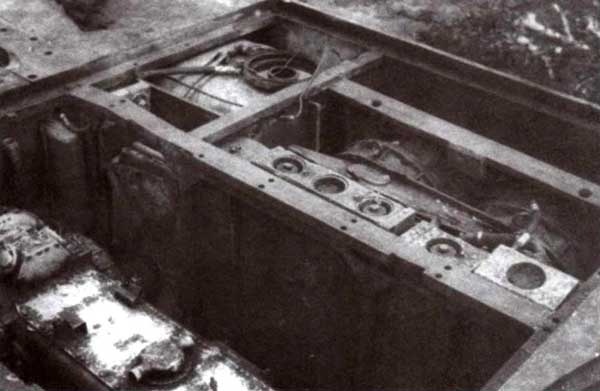

Правая сторона моторного отделения. Хорошо видны двигатель МВ509 (на переднем плане), радиатор системы охлаждения двигателя, радиаторы выхлопных коллекторов, вентиляторы, правый топливный бак


«Маус» и другие. Сверхтяжелые танки Второй Мировой

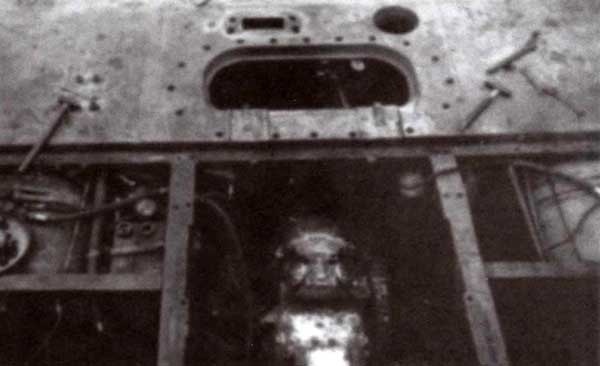

Передняя сторона моторного отделения: в центральном колодце — двигатель, по обеим сторонам от него — топливные баки


Топливо — этилированный бензин с октановым числом не менее 87. Емкость топливных баков — 1560 л. Основные топливные баки размещались в носовой части корпуса в нишах бортов. На кормовой части корпуса устанавливался дополнительный топливный бак емкостью 1500 л, подключавшийся к системе питания топливом. При необходимости он мог сбрасываться без выхода экипажа из машины.

Топливный насос — Bosch PZ 12НР 120/44, 12-плунжерный, с регулятором смеси и барометрическим корректором, устанавливался в развале цилиндров. Топливная форсунка относилась к типу закрытых. Ее размер не превышал размера свечи. Топливо впрыскивалось в цилиндры на такте всасывания под давлением 90 — 100 кГс/см2 через шесть отверстий, из которых два имели диаметр 0,6 мм и четыре — 0,3 мм.

Система смазки — принудительная с сухим картером и золотниковым распределением смазки. Циркуляция масла обеспечивалась работой 10 насосов: основного нагнетающего, трех насосов повышенного давления и шести откачивающих насосов различной производительности.
