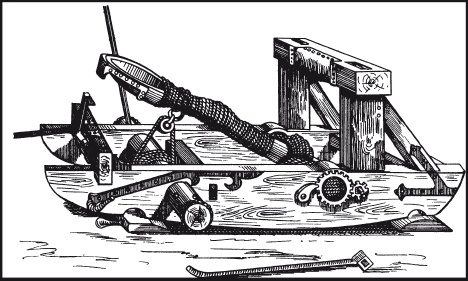

Рис. 21. Катапульта с «ложкой» использовалась без пращи
ТРЕБУЧЕТ
Требучет – метательная машина, приводимая в действие противовесом. Иначе говоря, здесь работает гравитационный, а не торсионный принцип. Эта машина была несравнимо больше катапульты и намного мощнее. Она могла метать снаряды весом от 90 до 135 килограммов на расстояние 500 метров. Как и для катапульты, теоретически не было предела мощности требучета: его размеры и, соответственно, мощность были обусловлены только сложностью постройки и транспортировки. Некоторые крупные экземпляры имели поворотные рычаги длиной 15 метров и противовесы весом 10 тонн. Праща всегда была частью его оборудования. Иногда, по особым случаям, кроме камней могли использоваться и другие снаряды. Например, в осажденный город можно было забросить мертвую лошадь, вызвав эпидемию. Иногда послание с отвергнутыми условиями перемирия прибивалось к черепам неудачливых эмиссаров и, с помощью этой метательной машины, возвращалось в город. Также за стены города могли забрасываться зажигательные смеси – чтобы вызвать пожар.

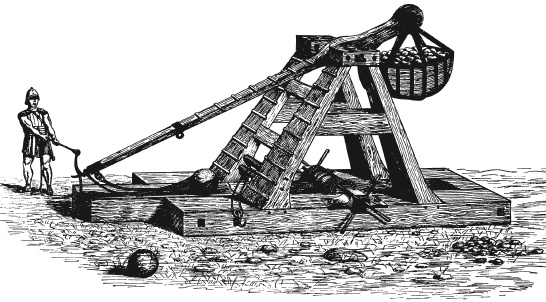

Рис. 22. Требучет
Машина, способная метать камни весом 610 килограммов, находилась в составе генуэзской армии, посланной против киприотов в 1376 году. А в двадцати четырех машинах, захваченных Людовиком IX в 1279 году при эвакуации Дамьетты, было достаточно леса, чтобы построить забор вокруг лагеря французов. Требучет, использованный при осаде Акры крестоносцами в 1291 году, перевозился на сотне телег. Чтобы вывезти большую машину, загромождавшую башню Святого Павла в Орлеане и разобранную до начала обороны города от англичан в 1428–1429 годах, понадобилось двадцать шесть телег. Живший в XIII веке инженер Виллар де Оннекур описал требучет, имевший в качестве противовеса контейнер с 50 тоннами песка.
Один из последних случаев, когда был успешно применен уже изрядно позабытый к тому времени требучет, был описан Гийе в «Жизни Магомета». Автор пишет: «В 1480 году при осаде Родоса турки установили батарею огромных пушек, но христиане успешно противостояли пушкам с помощью нового изобретения. Инженер с помощью самых умелых плотников осажденного города построил машину, которая швыряла камни гигантских размеров. Эти камни не позволяли врагу приблизиться, уничтожали брустверы, а в войсках, оказавшихся в пределах дальности полета грозных снарядов, устроили настоящую бойню».

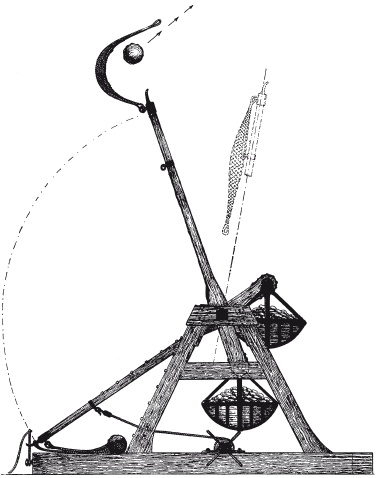

Рис. 23. Требучет в действии, выбрасывающий снаряд

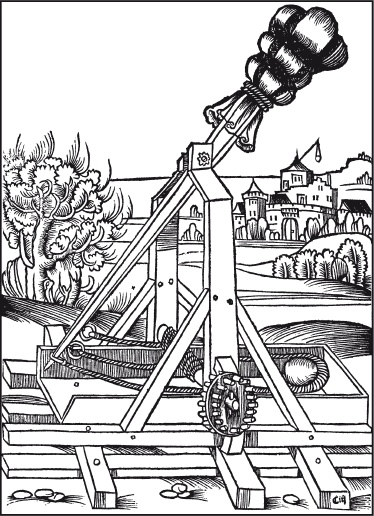

Рис. 24. Требучет

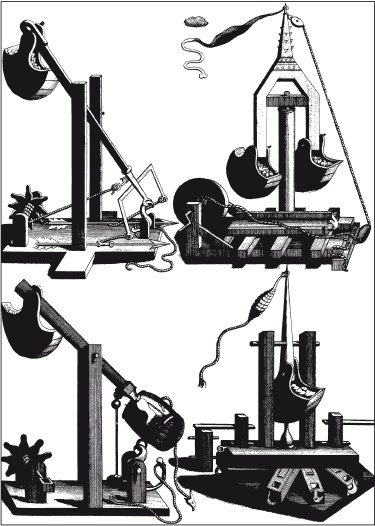

Рис. 25. Различные типы требучетов
Гийе описал, как было реанимировано забытое оружие, которое победоносно шествующая артиллерия вытесняла с полей сражений. Возможно, последний раз эта машина появилась на поле боя в 1511 году при осаде Мехико Кортесом. В «Истории завоевания Мексики» Прескотт пишет, что, когда у испанцев кончились боеприпасы, один солдат, у которого внезапно пробудилась инженерная смекалка, построил требучет, который должен был вынудить город сдаться. Массивное сооружение было возведено, но, очевидно, теоретических знаний у честолюбца было больше, чем практического опыта, и машина развалилась при первом же выстреле.
Конструкция требучета проще, чем катапульты. Он состоит из основания, на котором закреплены две вертикальные рамы, между ними находится ось, а на ней – неравноплечный рычаг. На одном конце рычага праща, на другом – противовес. В дополнение к этому имеется ворот для установки рычага в позицию готовности к стрельбе, где он удерживается запором. При этом рычаг находится в нижнем положении (противовес вверху). После освобождения рычага сила тяжести, действующая на противовес, поворачивает рычаг и выбрасывает снаряд.
БАЛЛИСТА
Витрувий, описывая баллисту, указывает очень точные пропорции всех частей этого аппарата. Но его повествование снова грешит неясностями, поскольку он описывает баллисту как оружие, выбрасывающее камни, а не посылающее в цель стрелы, в чем состояло ее главное предназначение. Этот инструмент очень прост, особенно если его сравнивать с современными машинами, и эта простота требует такого же ясного, неусложненного описания.
Баллиста выбрасывает снаряды по прямой траектории, в отличие от катапульты и требучета, которые стреляют навесом. Существовало два типа баллист. Одна – выпускающая болты (железные дротики с медным оперением), другая – стреляющая небольшими каменными снарядами. Они использовались и в поле, и при осаде городов, и их размер зависел от стоящих военных задач. Маленькие модели использовались исключительно в оборонительных целях (стреляли из бойниц). Более мощные экземпляры могли выпустить стрелу весом 2,2–2,7 килограмма на расстояние около 460 метров.

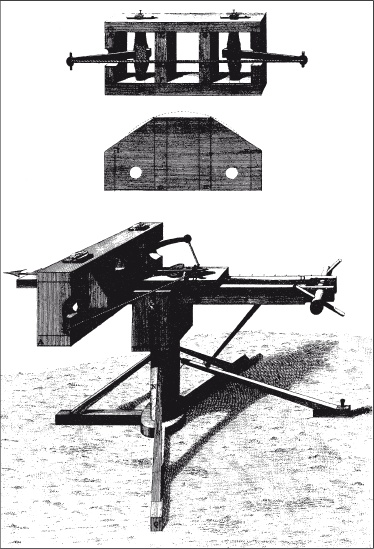

Рис. 26. Баллиста

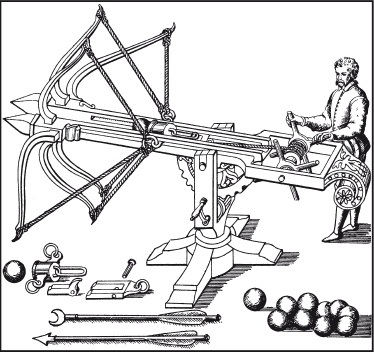

Рис. 27. Другой тип баллисты, иногда называемый аркбаллиста
В реальности баллиста была гигантским арбалетом, закрепленным на станке. Она состояла из деревянного пьедестала, на котором была закреплена подвижная тележка, разделенная на три отдела. В двух внешних находились скрученные жгуты волокнистого материала, в каждый из которых вставляли по короткому рычагу. В центральном отделе располагались желоб, рейка, толкатель и ворот. Толкатель крепился канатами ко второму концу каждого рычага. Кроме того, имелся запорно-спусковой механизм, готовый в нужное время зафиксировать или отпустить толкатель. Чтобы зарядить орудие и произвести выстрел, толкатель оттягивали назад так, чтобы жгуты закрутились еще больше, тем самым обеспечивая движущую силу. Затем перед ним помещали стрелу или небольшой камень, прицеливались и приводили в действие спусковой механизм. Толкатель, двигаясь вперед под воздействием энергии скрученных жил, толкал вперед снаряд. Примером проникающей способности выпущенного из баллисты снаряда может служить следующее: Прокопий рассказывает, что во время осады Рима Витигом в 536 году он видел вождя готов, одетого в броню, прибитого к дереву стрелой из баллисты. А во время осады Парижа в 885 году аналогично выпущенный кворрел пробил тела нескольких солдат.
