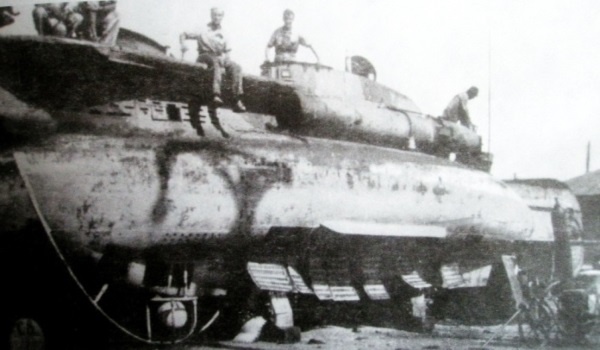

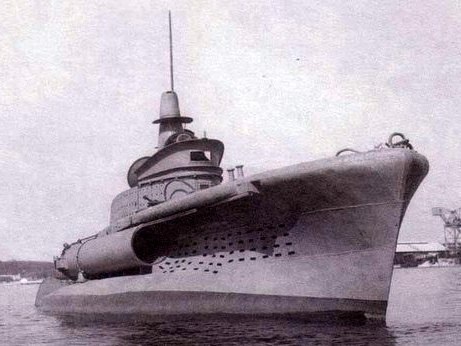

Сверхмалая подводная лодка СВ-4.
Итальянские сверхмалые подводные лодки:
СВ-3 в Ялте.

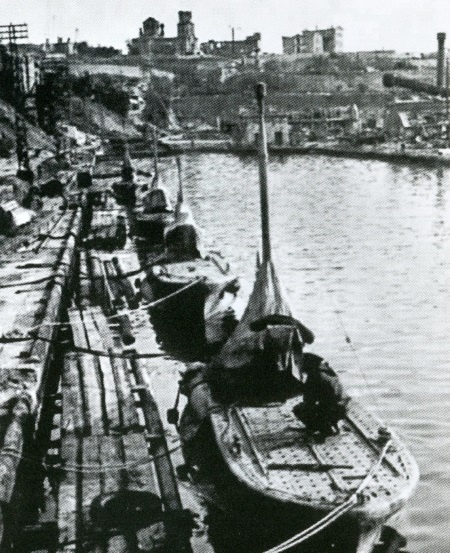

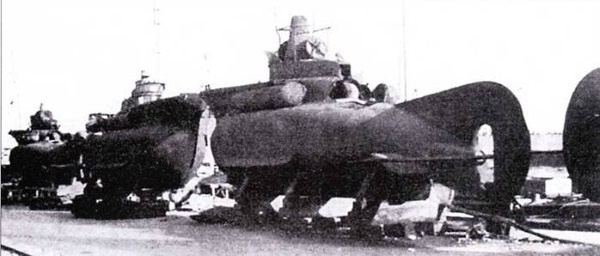

СВ-1 – СВ-4 в Севастополе на Морзаводе.

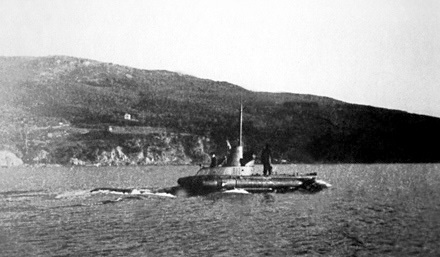

Итальянская СМПЛ СВ-2 в надводном положении у Крымского побережья.1942 год.

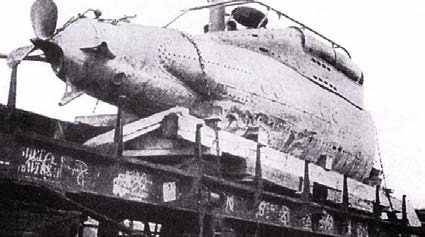

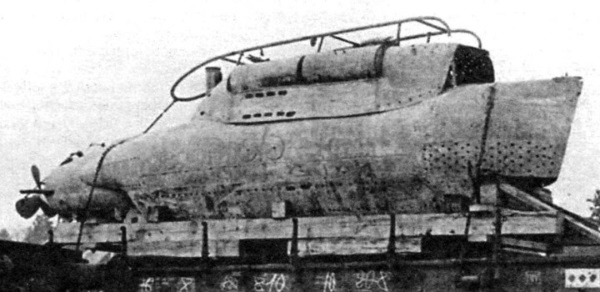

Итальянские СМПЛ во время перевозки.

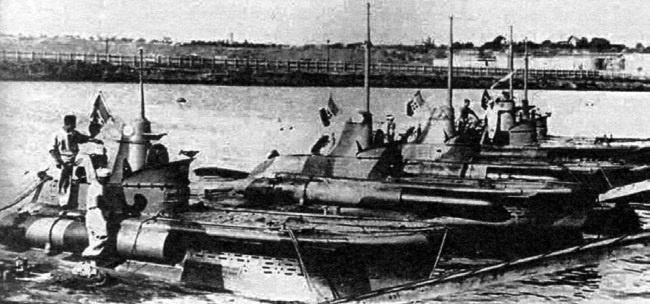

Итальянские сверхмалые подводные лодки тип СВ в Констанце.

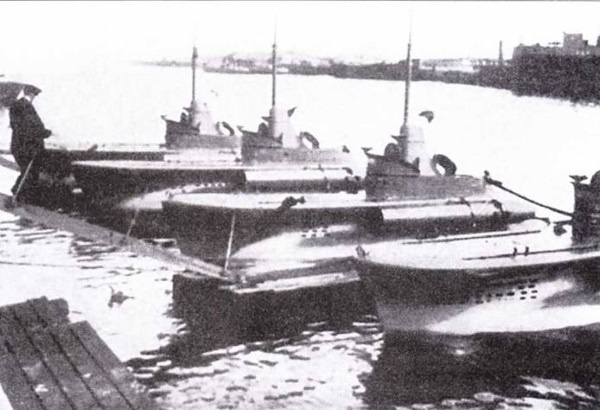

Итальянские подводные лодки тип СВ в Констанце. 1942 год.

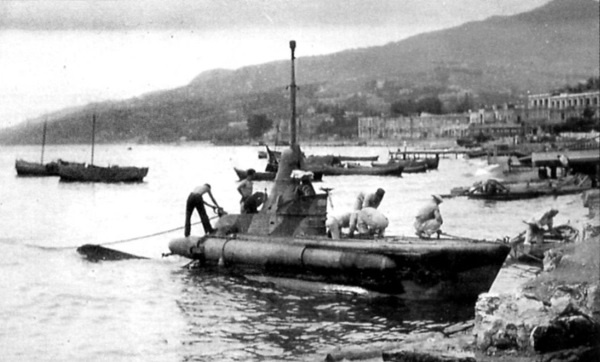

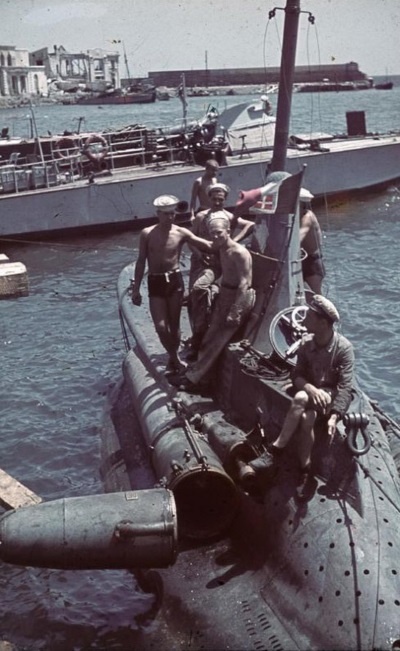

Итальянская подводная лодка CB-3. Ялта. 1942 год, лето.

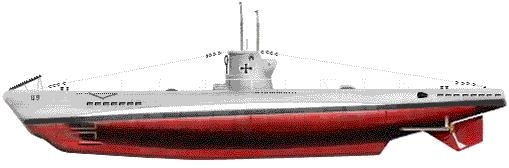

Подводная лодка ТС-16 (U9)
Подводная лодка ПВ серии заложена 8 апреля 1935 года на судоверфи «Germaniawerft AG» в Киле. 30 июля 1935 года U9 спущена на воду и 21 августа 1935 года вступила в строй.
Подводная лодка участвовала во Второй мировой войне на Западе и на Востоке, совершила 19 Боевых походов, уничтожила сорок семь судов и французскую подводную лодку «Doris». Осенью 1941 года Kriegsmarine решило перебросить на Черное море шесть подводных лодок, в том числе и U9. Так как проход Черноморскими проливами был исключен, переброска осуществлялась по маршруту Киль – Гамбург – Дрезден (по Эльбе), после чего сухопутным путем до Инголынтадта и далее вниз по Дунаю до Сулины, а затем к месту базирования – в Констанцу. На перебазирование подводной лодки U9 было затрачено всего шесть недель.

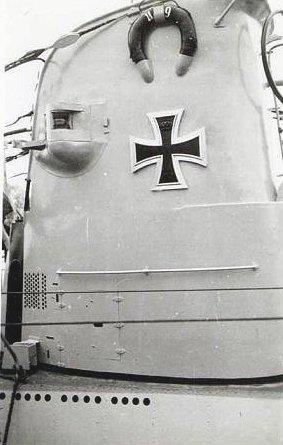

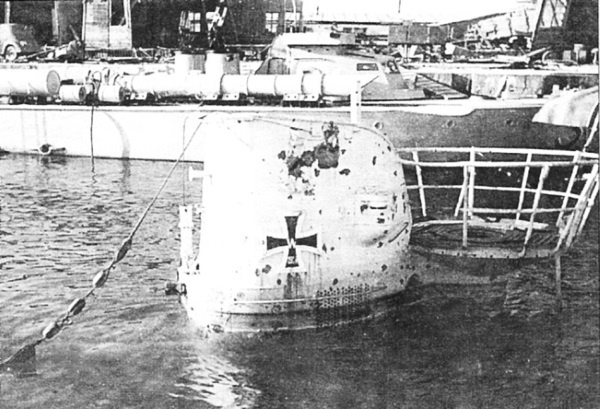

U9 стала первой подводной лодкой, которая несла собственную символику, ею служил металлический Железный крест, установленный на боевой рубке еще в мирное время. Знак был призван напоминать о подводной лодке U9 времен Первой мировой войны. В настоящее время знак с ограждения рубки U9 находится в экспозиции музея Черноморского флота в Севастополе.
Подводная лодка U9 в составе 30-й флотилии подводных лодок принимала участие в Боевых действиях против советского Черноморского флота, совершив на 12 Боевых походов. 11 мая 1944 года U9 повредила сторожевой корабль «Шторм».
20 августа 1944 U9 была потоплена в ВМБ Констанца бомбами самолетов Пе-2 40-го авиационного полка пикирующих бомбардировщиков ВВС Черноморского флота.
В начале 1945 года подводная лодка была поднята Аварийно-Спасательной Службой Черноморского флота, отбуксирована в Николаев и поставлена на восстановительный ремонт 19 августа 1945 года. Зачислена в состав ВМФ СССР с присвоением обозначения ТС-16 (ТС – трофейное судно).
12 декабря 1946 года подводная лодка ТС-16 исключена из списков ВМФ СССР ввиду невозможности восстановления и сдана на разборку.
Тактико – Технические Данные подводной лодки ТС-16:
Водоизмещение: надводное/подводное – 279/328 тонн. Главные размерения: длина – 42,7 метра, ширина – 4,08 метра, высота – 8.6 метра, осадка – 3,9 метра. Силовая установка: два шести 4-х тактный дизеля «MWM» RS127S по 350 л.с., два электродвигателя «Siemens» по 180 л.с. Скорость: надводная/подводная – 13/7 узлов. Дальность плавания: надводная/подводная – 3100/43 миль. Вооружение: одно артиллерийское орудие 2ст/65 С/30 (1000 снарядов), три 533-мм носовых торпедных аппарата (5 торпед или 18 мин ТМВ или 12 ТМА). Предельная глубина погружения: 150 метров. Команда: 25 подводников.

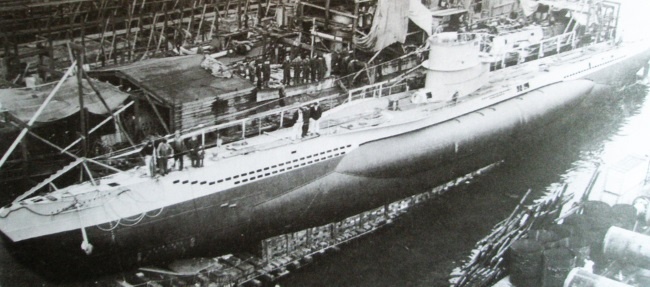

Подводная лодка U9. Спуск на воду.

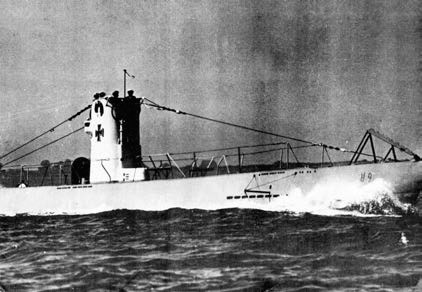

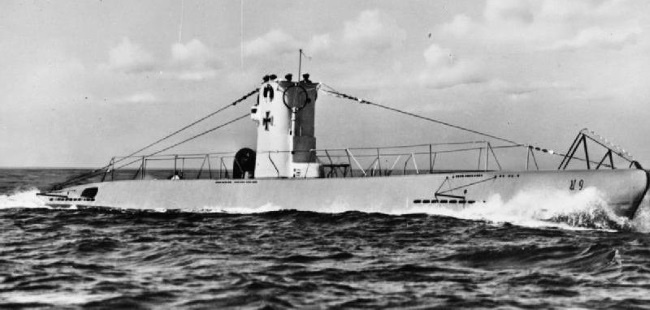

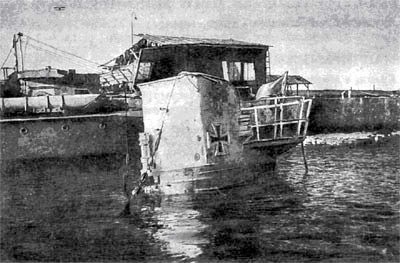

Подводная лодка U9.

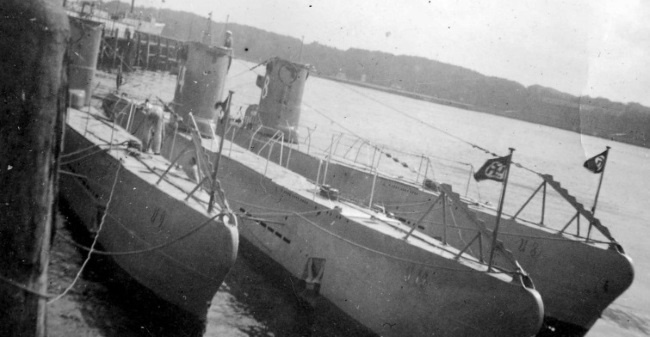

Германские подводные лодки U9 (ошвартована первым корпусом), U14 и U8 у пирса в Констанце. 1941 год.
