Французская ручная граната F.1 с дистанционным запалом ударного действия (капсюль разбивался ударом перед броском) и граната германского образца с терочным дистанционным запалом
Кроме большого количества, поставленного в 1916 г., гранаты Мильса остались в России после гражданской войны и иностранной интервенции.
Французская оборонительная граната F.1 модели 1915 г. ударного действия имела толстостенный грушевидный корпус, в верхнее отверстие которого ввинчивался ударный запал. Рукоятка запала удерживала ударник. При броске рукоятка под действием своей пластинчатой пружины поворачивалась, привязанный к ней стабилизатор (парашют) не только обеспечивал полет головной частью вперед, но и удерживал рукоятку и ударник оттянутыми назад. При падении ударник мог продвинуться вперед под действием своей пружины и разбить капсюль-детонатор.
Французская оборонительная граната F.1 модели 1915 г. дистанционного действия имела литой толстостенный чугунный корпус с внешней насечкой и 5-секундный дистанционный запал. Предохранителем служил цилиндрический колпак. Перед броском гранатометчик снимал колпак и ударял гранату воспламенителем о приклад винтовки, каблук сапога или другой твердый предмет (потом появился жесткий нарукавник). Капсюль ударялся о жало, луч огня воспламенял дистанционный состав.
Возможно, форма корпуса и внешняя схожесть подготовки к броску французской гранаты F.1 и английских «овальной» и «круглой» гранат «Лемон» стали причиной того, что обозначение одной и прозвище других соединились в названии отечественной гранаты Ф-1 «лимонка».
Японская оборонительная граната имела цилиндрический корпус и несложный головной ударный взрыватель. Для стабилизации гранаты в полете служил матерчатый хвост.
Начальник артснабжений Северного фронта в телеграмме в Управление полевого генерал-инспектора артиллерии (Упарт) от 9 февраля 1916 г. сетовал: «Отпускаемые в армии Сев. фронта ручные гранаты… сильно отличаются… по устройству и способу действия, <что> весьма затрудняет обучение войск, а иногда вызывает и несчастные случаи… Прошу распоряжения на будущее время об отпуске фронту… однотипных гранат… обр. 1912 и 1914 гг., каковые по отзывам войсковых частей, являются наилучшими… Желательно иметь также от 10 до 20% гранат Новицкого».
Разумеется, русские войска использовали и трофейные ручные гранаты. Руководства по ним часто готовили офицеры прямо в войсках. С учетом разных запалов к гранатам легендарная фраза «Да гранаты у него не той системы» звучит не так уж анекдотично.
Для разрушения заграждений
Перед самой войной штабс-капитан Новицкий разработал тяжелую ручную гранату — «метательный снаряд для разрушения искусственных препятствий». Чертеж, типовое описание и технические условия «снаряда» Новицкого Технический комитет ГВТУ одобрил своим журналом от 19 августа 1914 г., то есть уже в первые дни мировой войны.

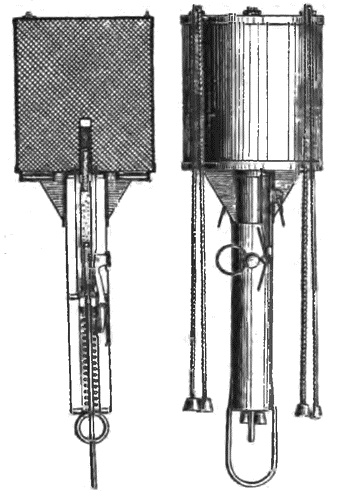

Общий вид и разрез тяжелой ручной гранаты Новицкого—Федорова для разрушения заграждений. Видно устройство дистанционного запала с ударным механизмом и рычагом. Шнуры с грузиками служат для зависания гранаты на проволочном препятствии
Граната несла заряд пироксилина в 4 фунта (1,64 кг), метать ее следовало из окопа или воронки. Нормы расхода гранат для проделывания прохода шириной и глубиной в 3 сажени (6,4 х 6,4м) составляли: для проволочной сети — 15–30 гранат, для засеки — 4–10, для рогаток — 6–10. Полевой артиллерии для решения тех же задач приходилось расходовать больше снарядов. Так что тяжелые фугасные ручные гранаты еще и позволяли экономить артиллерийские снаряды. Для разрушения заграждений на широком фронте предполагалось «на каждые 65–70 шагов фронта… назначать команды в 12 человек, у каждого — по 4 снаряда». Выработалась тактика применения этих гранат: на проволочные заграждения они забрасывались «по ночам разведчиками с расстояния 12–15 шагов из окопа, прикрытого щитом». К гранатам привязывали веревки с грузиками для зависания на заграждении. Новицкий усовершенствовал гранату вместе с прапорщиком Федоровым.
Время горения дистанционного состава, около 12 секунд, давало возможность гранатометчику укрыться до взрыва гранаты. Но по той же причине гранату запрещалось применять против живой силы — противник имел время отбросить ее обратно. В войсках граната Новицкого получила прозвище «фонарик».
Заказ на «снаряды» Новицкого был выдан в сентябре 1914 г. мастерским при 6-м запасном саперном батальоне. Как оказалось, своевременно — вскоре войска ощутили острую необходимость в подобном средстве. С ноября 1914 г. по июль 1915 г. в войска выслано 89 074 «снаряда». Такие поставки явно не соответствовали потребностям развивающейся «окопной» войны — уже в феврале 1916 г. они составили 67 000 штук, выслано же могло быть только 10 500.
Заказы на гранаты Новицкого и Федорова ГАУ выдавало и частной промышленности. В феврале — июне 1916 г. распространили заказы на 350 000 корпусов и 200 000 комплектов «дистанционных частей» со сдачей к ноябрю 1916 г. Но к декабрю 1916 г. корпусов сдали только 327 740, из них 312 640 направили на Охтенский завод, комплектов дистанционных частей — 102 700, из них 60 000 отправлено в Петроградский склад огнестрельных припасов. В апреле и августе 1917 г. ГАУ дало Земгору заказы на 160 000 000 гранат Новицкого. Харьковский областной комитет получил заказ на 40 000 000 штук. Но эти заказы уже не могли быть выполнены.
Главнокомандующий армиями Северного фронта генерал Куропаткин писал военному министру Поливанову 11 марта 1916 г. (когда планировалось большое наступление): «Приведенного в письме Вашем от 5 марта количества, то есть 400 000 штук гранат Новицкого, для войск Северного фронта будет крайне недостаточно».
Винтовочные (ружейные) гранаты
21 июня 1913 г. Генерал-квартирмейстер Генерального штаба обратился к управляющему делами Инженерного комитета Главного инженерного управления с письмом:
«В германских инструкциях… последнего времени встречаются указания об употреблении ружейных гранат, минных и огневыбрасывающих аппаратов в крепостях… Не следует ли заняться разработкой их у нас…». 4 июля поступил ответ: «… Вопрос этот <о ружейных гранатах> относится к компетенции ГАУ…». На том дело перед войной и закончилось.

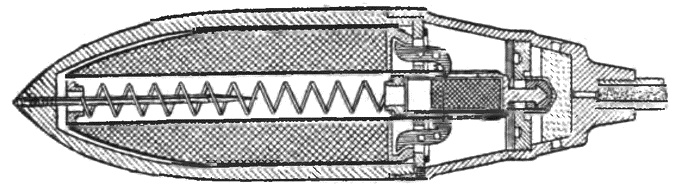

Разрез шомпольной ружейной гранаты Мгеброва с оригинальным инерционным ударным взрывателем и пиротехническим предохранителем (1915 г., трубчатый хвост-«шомпол» гранаты не показан)
