Протяженность куртин, напротив, небольшая —10 саж. Ширина земляных валов достигала 5 саж. Ширина оборонительных рвов, окружавших крепость, – около 9 саж. С северной и южной сторон в крепости имелись ворота шириной около 3 саж., к которым через ров были перекинуты деревянные мосты, вероятно, разводные.

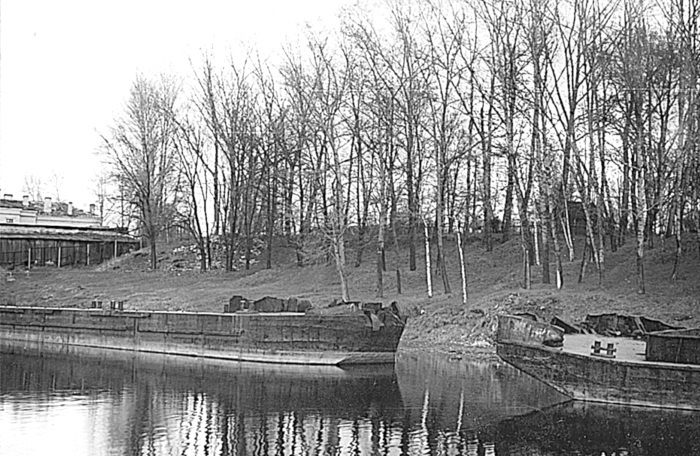

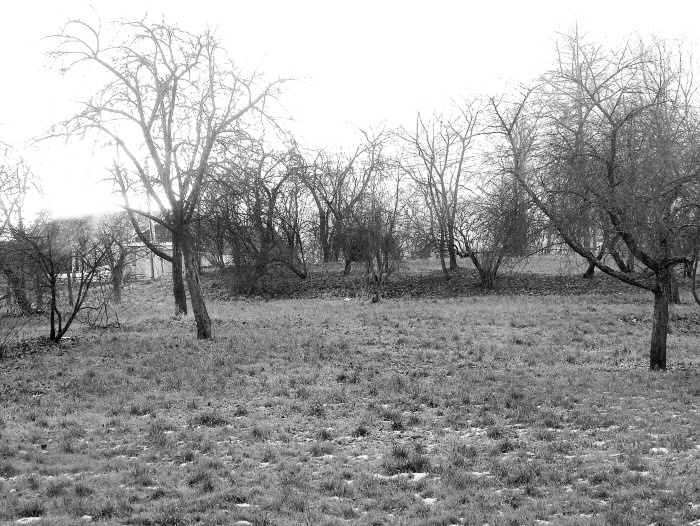

Рис. 98. Вид северо-восточного бастиона с юга и западной куртины с реки Ижоры. Фото автора
Учитывая объем грунта извлеченного из рвов, реконструируемая высота валов крепости могла составлять до 2–3 саж. В аннотации крепость названа городком «у которого скаты (склоны валов. – П. С.) обвалились», а ранее существовавшие мосты нарушены. На другом плане «Положения месту бывшаго князя Меншикова саду» того же года архитектории прапорщика Федора Стрельникова крепость показана более схематично (рис. 97). Она обозначена здесь как «земляной городок ис которого можно в онном саду (бывшей Меншиковской усадьбы. – П. С.) в ниские места насыпкою земли исправить», что свидетельствует о планах ликвидации земляных валов крепости для планирования соседней территории [РГИА. Ф. 485. Оп. 3. Д. 108,109].
«Теперь едва видны признаки этих укреплений, остались одни правильные овраги и насыпи. Здесь иногда находят монеты и остатки оружия», – говорилось в 1889 г. об этом месте в известном издании «Забытое прошлое окрестностей Санкт-Петербурга» [Пыляев 2002, с. 92]. В 1989 г., когда здесь велись раскопки, один из старожилов, живущих по соседству, вспоминал рассказ деда о петровской крепости. Местоположение ее зафиксировано и в топонимике. %ица, проходившая от Шлиссельбургского тракта по правому берегу Ижоры, носила ранее название «Бугры», связанное с остатками земляных укреплений, сохранявшихся здесь. В настоящее время по решению топонимической комиссии Петербурга улице возвращено ее старинное название.
А
Б
В

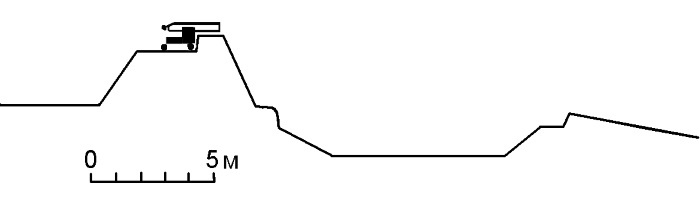

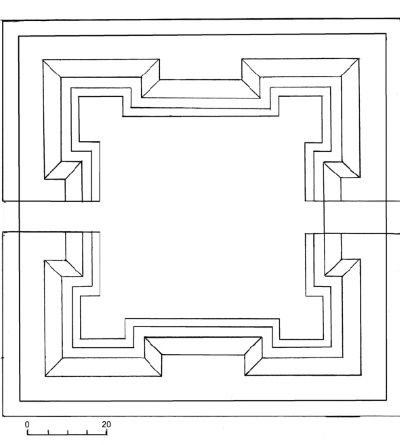

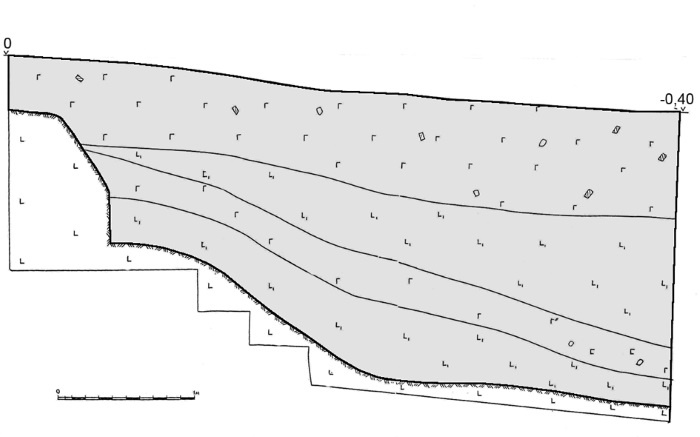

Рис. 99. А – план Усть-Ижорской крепости; Б – разрез части крепостного рва, с внутренней стороны, раскопки 1989 г.) В —реконструируемый профиль укреплений
До сих пор на краю надпойменной террасы правого коренного берега Ижоры, возвышающегося на 8 м над рекой, просматриваются оплывшие валы и рвы крепости. В настоящее время территория крепости, в основном, свободна от застройки, поврежден лишь северо-западный бастион, но через нее проходят две дороги. Санкт-Петербургская экспедиция провела в 1989 г. разведочные археологические раскопки земляной фортеции. В их ходе выявлены заплывшие оборонительные рвы и остатки снивелированных валов, читающиеся в рельефе местности. Наиболее отчетливо в виде западин рвы заметны с восточной, западной и южной сторон укреплений. Лучше других на местности сохранился северо-восточный бастион, возвышающийся над соседней территорией. С противоположной стороны Ижоры хорошо просматривается западная куртина, с характерной подрезкой берегового склона (рис. 98, 99). В процессе раскопок траншеей был прорезан северный участок крепостного рва, находившийся на береговом склоне, полого спускающимся в сторону Невы. Он был полутораметровой глубины и имел характерный профиль – его внутренняя стенка понижалась под углом в 60 градусов, затем резким уступом обрывалась вниз и далее плавно понижался под углом около 30 градусов к середине. Внешняя сторона, уходившая под дорогу, вероятно, была оформлена так же как и внутренняя.

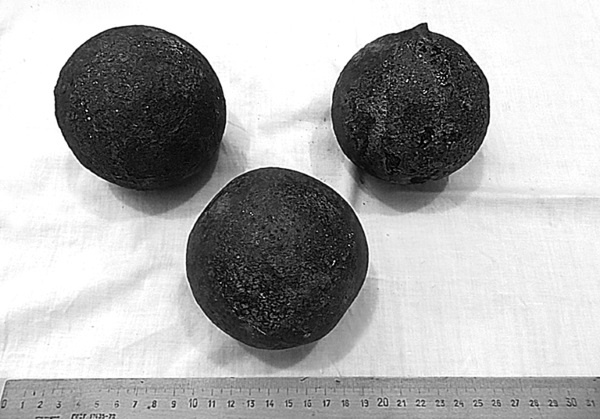

Рис. 100. Пушечные ядра из Усть-Ижоры. Фото автора
В пределах укреплений был изучен культурный слой, в котором были найдены фрагменты белостенной и поливной керамики XVIII–XIX вв. и несколько лошадиных подков [Сорокин 1989]. У левого берега реки Ижоры при дноуглубительных работах прямо напротив крепости местными жителями в 1960-е гг. были обнаружены чугунные пушечные ядра
[75], наверняка относящиеся к пушкам, находившимся на ее валах. Они имеют диаметр 8–9 см и отличаются не совсем округлой формой, а также выступающими швами от литейной формы. Это может быть свидетельством не очень высокого качества изготовлявшихся в то время боеприпасов (рис. 100).
Штерншанец в Корчмино
Укрепления других крепостей петровского времени по южному берегу Невы сохранились в меньшей степени. Ближайшим к Усть-Ижорской фортеции был Штерншанец в Корчмино. Он показан на карте «Течение реки Невы из Ладожского озера к Санкт-Петербургу» 1730–1740 гг. к востоку от этой деревни [РГАДА. Ф. 192. Оп. 1. Д. 16.1.] Изображения его на исторических картах достаточно схематичны. Подробнее остатки шанца изображены на фиксационном чертеже, выполненном юнкерами вероятно, в самом начале XX в. (рис. 101) [ИИМК РАН. Ф. Ρ-Ι. Д. 1120. Л. 3]. Судя по четрежу и по названию (stern по-немецки «звезда»), он имел форму четырехконечной звезды. Размеры его по диагонали составляли 26 саж. (около 55 м), расстояния между шпицами бастионов (линии наружного полигона) достигали с севера на юг 35 м., а с запада на восток, со стороны Невы, – 45 м. Ширина валов составляла около 4 м. В описании последней четверти XIX в. говорится, что это «небольшое сомкнутое укрепление в виде Штернъ шанца». О том, что «оно играло роль во время Северной войны, доказывают чугунные ядра старинной отливки, находимые на противоположном берегу в имении барона Ренненкампф а» [Савельев 1877, с. 56–57].

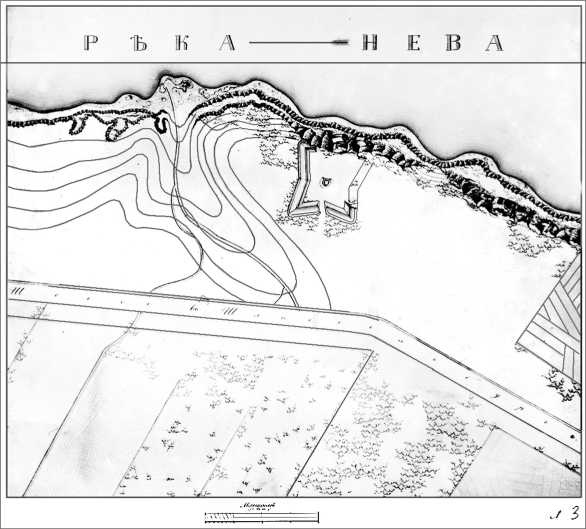

Рис. 101. Штерншанец в районе пос. Корчмино на плане начала ХХ в. Архив ИИМК РАН
Обследование побережья Невы к востоку от поселка Корчмино в поселке Саперный были проведены Санкт-Петербургской археологической экспедицией в 1996–1997 гг. Согласно картам течения Невы от Шлиссельбурга к Петербургу первой половины XVIII в., в этом районе земляные укрепления располагались примерно в 4–5 км от устья реки Тосны к западу. В 750 м ниже по течению пристани Саперная, на небольшом мысу, где русло Невы несколько меняет направление своего течения, были выявлены остатки земляных сооружений. В сторону реки площадка обрывается крутым береговым уступом высотой 10–15 м. С этого места, защищенного с западной стороны оврагом, по которому ранее протекал ручей, открывается хороший обзор течения реки на несколько километров в обе стороны. В настоящее время территория укреплений, расположенная вблизи Шлиссельбургского тракта, вдоль берега реки заросла деревьями и кустарником, а в центре занята огородами. По северному, обращенному к Неве, краю площадки выделяются остатки оплывшего вала высотой около 0,5 м.
