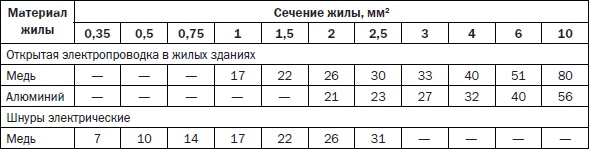

Таблица № 6
Допустимые значения силы тока
Необходимо различать такие понятия, как электрический провод, кабель и шнур. Провод – это одна или несколько изолированных жил; кабель (нередко вместо него применяется провод с добавочной изоляцией) представляет собой несколько изолированных проводов, заключенных в единую оболочку (используется для подземного подведения электричества или при применении энергоемких приборов, подключаемых к источнику тока); шнур составляют тонкие медные проволочки, поэтому он отличается особой гибкостью.
Несколько слов необходимо сказать об электроустановочных приборах, которыми являются розетки, переключатели, выключатели, зажимы, предохранители, электрощитки. Они устанавливаются не на один год, поэтому все работы должны осуществляться надежно и аккуратно. Если какой-то из этих приборов сломается, то не стоит затягивать с ремонтом, поскольку использование неисправных устройств может привести к несчастному случаю.
Когда электричество проводится в подвал с улицы, то на вводе должен быть установлен распределительный щиток, оснащенный плавкими предохранителями (в быту их называют пробками, которые имеют вставку с припаянной медной проволочкой, перегорающей при возникновении перегрузки, что приводит к размыканию электрической сети и выключению света), рассчитанными на силу тока 6 или 10 А, и электросчетчиком.
Более удобны автоматические предохранители, в которых есть два вида расцепителей – автоматический, который не допускает коротких замыканий, и биметаллический, предохраняющий от продолжительных перегрузок по току.
Осваиваем пространство ниже нулевой отметки
Полузаглубленный погреб в песчаном грунте строится с чуть наклонными наружу стенами в отличие от вертикальных грунтов, в которых стены делают отвесными. Удачным способом защиты такого погреба от обрушения является отделка его стен кирпичом, камнем, жердями и т. п.
Кроме предохранителей, на щитках устанавливают автоматические выключатели, которые должны быть рассчитаны на ту же силу тока, что и предохранители.
Для замыкания и размыкания контактов осветительной проводки в помещении ставят выключатели, которые могут быть одинарными и сдвоенными. Они подходят как для наружной, так и для скрытой проводки и оснащены неоновой лампочкой, которая светится в темноте. Разновидностей выключателей много, среди них клавишные, кнопочные, поворотные и др.
Чтобы воспользоваться каким-либо электрическим прибором, его вилку нужно вставить в розетку. Лучше всего себя зарекомендовали устройства, оснащенные прижимной пружиной, создающей плотный контакт, и заслонкой, которая перемещается и предохраняет розетку от попадания пыли и неосторожного обращения, например, детей.
Если в помещении устраивается наружная проводка, то выключатели и розетки крепятся на деревянные или пластмассовые подкладки, установленные на тонкую прозрачную пластину, защищающую обои или другое покрытие стен от засаливания.
Для скрытой проводки применяются специальные коробки, под которые выдалбливается углубление (гнездо).

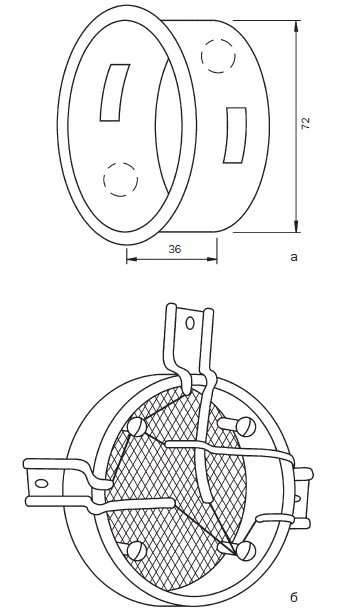

Рис. 35. Электромонтажные коробки: а – для электроустановочных устройств; б – для соединения проводов
Лампы накаливания вкручиваются в патроны, выполненные из термостойких материалов. Перед установкой патрона надо зачистить его контакты (это относится и к другим устройствам).
Все контакты в обязательном порядке изолируются липкой лентой и хлорвиниловой трубкой и размещаются в специальных электромонтажных коробках (рис. 35), которые либо прячутся в стену, либо крепятся к ней. Они имеют по два боковых отверстия с распорными лавками, с помощью которых выключатели и розетки удерживаются на стене.
При скрытой проводке провода фиксируются жестяными скобами (это полоски шириной 8–10 мм и длиной 40–60 мм), прокладываются в изоляционных трубках или металлических рукавах. Если стена деревянная, то для наружной проводки скобы не требуются, поскольку провода прикрепляются к фарфоровым роликам, привинчивающимся к поверхности шурупами. В настоящее время электропроводка монтируется в электротехнических плинтусах, которые напоминают длинный пенал, разделенный продольными перегородками (рис. 36).

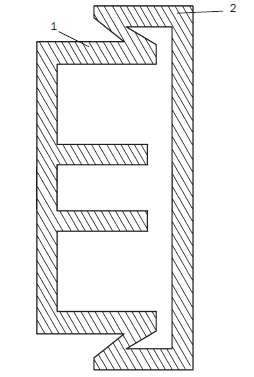

Рис. 36. Электротехнический плинтус: 1 – основание; 2 – крышка
Плинтус состоит из основания и крышки, которая надевается посредством пружинящих боковых стенок.
Для подвесных светильников используются специальные крюки. Они могут иметь разную конструкцию (рис. 37) и надежно фиксироваться к перекрытию, хотя легкие светильники не запрещается подвешивать на проводе, по которому к ним подводится ток. Главное, чтобы не было механической нагрузки в контактных зажимах и скрутках проводов.

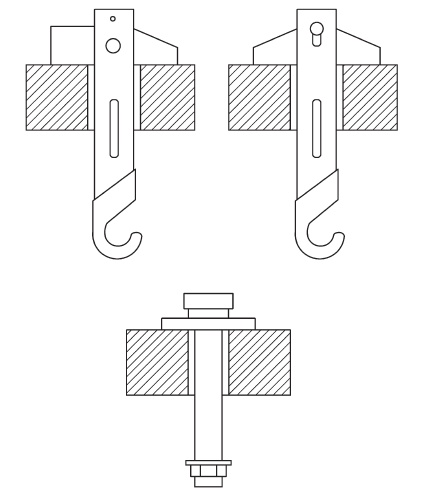

Рис. 37. Разновидности крюков для подвесных светильников
В качестве крепежа используются:
1) дюбеля, которые незаменимы для фиксации тех или иных устройств к бетонному основанию. Поскольку электротехнические устройства довольно хрупкие, для них подбираются дюбеля, состоящие из пластмассовой пробки и шурупа. Для крепления к бетонной поверхности можно воспользоваться и гвоздями, и шурупами, но в таком случае в нем предварительно просверливается отверстие, в которое вставляется деревянная пробка;
2) гвозди; ими к деревянной поверхности прибиваются провода и монтажная арматура. Есть два способа это сделать. Первый требует внимательности, поскольку гвозди вбиваются между жилами провода, которые можно при этом повредить; второй более безопасный, поскольку гвоздь вбивается рядом с проводом и загибается, удерживая его таким образом;
3) шурупы, которые нужны для прикрепления розеток, выключателей и т. п. к деревянному основанию. В таких случаях не рекомендуется использовать гвозди, которые могут затруднить демонтаж этих устройств.
