Предположим, что от носка проступи балясину будут отделять 70 мм (стандарт диктует, что минимальный отступ балясины от края проступи составляет два радиуса калевки, т. е. 25 мм). Это расстояние и отмерьте от переднего ребра каждой проступи.
Поручень соответствующей длины поместите между угловыми стойками так, чтобы он касался носков ступеней, и перенесите на боковую грань поручня размеченные ранее отметки.
Переложите поручень на стол верхней стороной вниз и скопируйте отметки с боковой стороны на нижнюю. Это и будут точки крепления передних балясин.
Вторые балясины расположите точно между полученными отметками.
Снова положите поручень на лестницу и отметьте на проступях точки крепления промежуточных балясин.
О простейшей конструкции ограждения мы говорили выше, но обычно перила выполняются более сложными по форме и конструктивно. Крепление же балясин к поручню и тетивам или проступям можно выполнять непосредственно, но гораздо удобнее использовать для этого переходные детали, такие как рейки в поручень и подбалясенник. Этот прием работает и на косоурных лестницах. Использование подбалясенника позволяет придать ограждению необходимую пропорциональность, а также собирать его целыми секциями, что значительно ускоряет монтаж.
Сборка осуществляется в таком порядке (напомним, что предварительно проводится контрольный монтаж без применения клея):
• соедините тетивы с опорными стойками шкантами, посадив их на клей. Опорные стойки не будут скользить по полу, если насадить их на анкер, заранее установленный в полу;
• наложите на тетиву подбалясенник с выбранным пазом прямоугольного сечения (по размеру он должен совпадать с размером квадрата, который имеется на конце промежуточных балясин) и зафиксируйте его шурупами впотай;
• расставьте промежуточные балясины внизу в пазы подбалясенника, смазав их клеем, вверху – в пазы, выбранные в поручне. При этом не забудьте спилить балясины под углом, равным уклону лестницы. Чтобы не допустить ошибок, сначала подготовьте одну балясину, вставьте ее в пазы и проконтролируйте вертикальность. Если геометрические размеры не нарушены, используйте данную балясину в качестве шаблона для других подобных элементов лестницы. Размещая балясины, вставляйте внизу между ними брусок, сечение которого совпадает с сечением паза, а длина равна шагу между промежуточными балясинами, вверху – рейку в поручень;
• прикрепите поручень к опорной стойке металлическим уголком и зафиксируйте декоративными гайками.
На косоурной лестнице балясины имеют специально выполненные шипы, которыми они вставляются в выбранные гнезда в проступях и поручне. Под нижнюю опорную стойку в нижней проступи выполните вырез, а косоур соедините с ней шиповым соединением, усиленным клеем.
Глава 3
Лестницы различного назначения
В индивидуальном доме бывает нужно подняться на чердак, отремонтировать крышу, соединить террасу с лужайкой и т. д. Во всех случаях обойтись одной лестницей невозможно. Поэтому и изготавливаются разные по назначению и конструкции лестницы. Предлагаем некоторые, наиболее простые варианты, которые можно построить самостоятельно.
Высота этажа включает и толщину конструкции пола нижнего и верхнего этажа. Если первый выложен керамической плиткой, а второй – паркет, выполненный по лагам и черному полу из фанеры, то в расчет высоты этажа войдут толщина стяжки, слоя плиточного клея и плитки внизу и толщина лаг, фанеры и собственно паркета вверху.
Если во время строительства вы не учли возможность использования чердачного пространства в качестве дополнительной территории, то непременно столкнетесь с необходимостью организовать проход на чердак. Поскольку место для этого не было предусмотрено, придется выбрать складную конструкцию, которую можно убирать, когда надобность в ней отпадает.
Складные лестницы, которые продаются в магазинах, имеют разные эксплуатационные характеристики и сборку (бывают складными, телескопическими, откидными), изготавливаются из металла и дерева. Для них нужно обеспечить проем в перекрытии, подготовить крышку люка и т. д. Мы предлагаем простую конструкцию, которая, будучи сложенной, не займет много места, поскольку прислоняется к стене и удерживается обычным дверным крючком (рис. 69).
Данная конструкция имеет ряд отличительных особенностей:
• лестница имеет одну жестко зафиксированную дюбелями с шурупами (длина – 70 мм, диаметр – 6 мм) тетиву (пристенную), а другую – подвижную;
• проступи соединяются с тетивами карточными петлями.
Материалом для тетив и проступей служит строганая сосновая доска толщиной 30 мм. Ширина тетив составляет 200 мм, а длина определяется высотой помещения и уклоном лестницы.
Размер проступей – 500 × 120 × 30 мм.
Выполняя расчет лестницы, следует учесть несколько моментов:
• ширина проступей и шаг, с которым они будут крепиться к тетивам, зависят от уклона лестницы: чем угол наклона больше, тем уже получатся проступи;
• в сложенном виде между проступями необходимо предусмотреть зазор не менее 10 мм. Поэтому при разметке крепежа надо проявить точность;
Рис. 69. Складная лестница в сложенном виде: 1 – стена; 2 – пристенная тетива; 3 – внешняя тетива; 4 – проступь; 5 – крючок
• для крепления карточных петель используйте шурупы диаметром 4 мм и длиной 25 мм;
• прежде чем собирать лестницу, приложите выкроенную пристенную тетиву в месте установки, чтобы скорректировать разметку;
• используйте пристенную тетиву в качестве шаблона для подвижной тетивы.
Конструкция лестницы представлена на рис. 70.

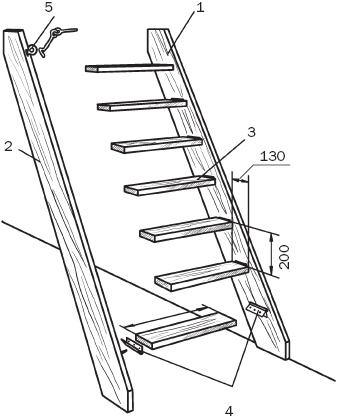

Рис. 70. Конструкция складной лестницы (размеры указаны в миллиметрах): 1 – пристенная тетива; 2 – внешняя тетива; 3 – проступь; 4 – карточные петли; 5 – кольцо для крючка
Если участок находится на склоне, совершенно необязательно полностью выравнивать, гораздо интереснее заложить на нем террасы, для соединения которых понадобятся лестницы (такую же лестницу можно построить и использовать в качестве входной, для спуска сад и пр.). Об одной из возможных конструкций и пойдет речь. После того как вы определитесь с тем, где установить лестницу, подсчитайте количество ступеней. При этом исходите из того, что лестница будет построена из стандартных бетонных плит (их количество зависит от высоты и числа ступеней, а также ширины лестницы, причем крупная плита должна будет подпирать откос, а меньшие – использоваться в качестве проступей), что существенно ускорит дело и облегчит работу, которую можно разделить на несколько этапов:
