2. Для выбора параметров ступеней можно опираться и на два эмпирических правила, связывающие высоту подступенка (h) и ширину проступи (b):
• первое называется формулой удобства: b – h = 120 мм;
• второе – это формула безопасности: b + h = 460 мм.
Исходя из этого, рекомендуется выбирать соотношение между шириной проступи и высотой подступенка, приближенное к оптимальному (например, одинаково комфортными будут лестницы, имеющие ширину проступи 295 мм при высоте подступенка 150 или 230 и 215 мм соответственно, поскольку в обоих случаях в сумме они составят 445 мм, что не противоречит формуле безопасности), хотя многое зависит от месторасположения и формы лестницы, величины помещения и др.
По жесткости несущие элементы лестницы должны соответствовать определенным требованиям, поскольку представляют собой конструкцию, на которую в процессе эксплуатации воздействуют динамические нагрузки (они складываются из собственного веса сооружения и временных нагрузок, которые в жилых домах равны примерно 300 кг/м 2). В частности, их прогиб не должен составлять более 1/400 пролета.
Тем не менее необходимо принимать во внимание, что и слишком узкая (менее 260 мм), и чересчур широкая (более 320 мм) проступь одинаково неудобны. В первом случае уменьшается площадь опоры ноги (при подъеме над передним краем ступени нависает пятка, при спуске – передняя часть стопы), вследствие чего возрастает риск ее соскальзывания и травмирования; во втором, чтобы стопа целиком вставала на проступь, придется увеличивать ширину шага, следовательно, возрастут усилия при перемещении по лестнице.
Нельзя не заметить, что представленные формулы удобства и безопасности работают лишь в небольшом диапазоне размеров (по крайней мере так утверждают практики). Универсальным является способ, предложенный Блонделем.
3. Рассчитать размеры ступеней можно еще одним способом – графически (рис. 4).

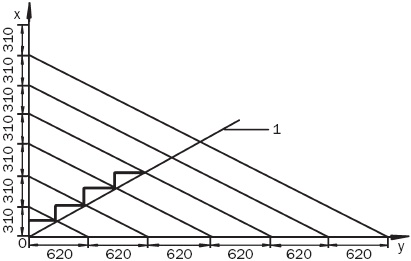

Рис. 4. Графический способ определения параметров ступеней (размеры указаны в миллиметрах): 1 – линия уклона лестницы
Этот способ является эргономическим, поскольку опирается на естественные для человека параметры, в частности на то, что по горизонтальной поверхности длина шага составляет в среднем 620 мм и что на высоту 310 мм ногу поднимать легко. Если на оси x(по горизонтали) отложить определенное количество частей, равных 620 мм, а на оси y(по вертикали) – столько же частей, равных 310 мм, то это позволит установить габариты ступеней для всех лестниц независимо от уклона. Для реализации этого способа действуйте так:
1) возьмите миллиметровую (или хотя бы в клеточку) бумагу;
2) начертите оси координат;
3) в определенном удобном масштабе отложите на осях отрезки, равные длине шага (на оси х) и высоте подъема (на оси y);
4) соедините полученные точки;
5) начертите линию уклона лестницы (по углу);
6) через точки пересечений имеющихся на чертеже линий проведите пунктирные линии, параллельные осям;
7) по пунктирным линиям начертите линию-«лесенку»;
8) измерьте размер получившихся ступеней (не забудьте сделать поправку на масштаб).
Между параметрами ступени (шириной и высотой) и уклоном лестницы будет прослеживаться определенная зависимость, наглядно представленная в табл. 4.
Рассчитывая параметры ступеней (высоту подъема, ширину, форму), не забудьте, что это размеры ступеней в плане. В действительности их можно слегка корректировать (рис. 5), например увеличить ширину проступи, предусмотрев у ступени валик (нависание проступи не должно быть более 50 мм); выполнить подступенок скошенным (но не более чем на 50 мм) или вовсе отказаться от него.

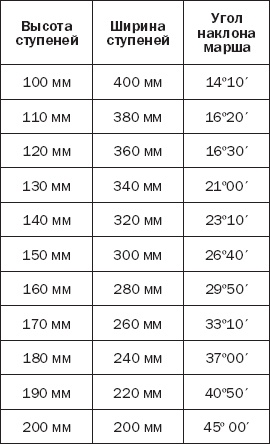

Таблица 4
СВЯЗЬ ОТНОСИТЕЛЬНОЙ ВЕЛИЧИНЫ ПОДЪЕМА МАРША С РАЗМЕРАМИ СТУПЕНЕЙ
Эти манипуляции делают проступь шире, а лестницу – более комфортной при подъеме. Что касается спуска, то безопасность его отнюдь не возрастает, поскольку расчетные размеры ступеней не меняются.
Размер общего прогона определяется числом подступенков, размером проступей и способом фиксации лестницы вверху. Для простой одномаршевой лестницы реально подобрать несколько вполне приемлемых вариантов. Например, 13/206, 14/192, 15/179, 16/168, где первое число – количество подступенков, второе – высота подступенка.

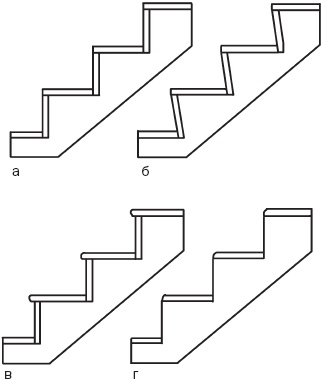

Рис. 5. Некоторые формы ступеней: а – с прямыми углами; б – со скошенным подступенком; в – с валиком у проступи; г – без подступенка
То, насколько удобной и безопасной в использовании будет лестница, во многом зависит от угла ее подъема, т. е. от относительной величины подъема марша. Несмотря на то что угол подъема марша может колебаться в пределах от 20 до 50º, комфортными будут лестницы, относительная величина подъема лестничного марша которых составляет от 23 до 38º. Пологими являются лестницы с крутизной до 38º, крутыми – с уклоном в диапазоне 38–45º. Если уклон по расчетам выходит менее 23º, то вместо лестницы проще положить пандус; если он превысит 45º, то придется изменить тип лестницы, поскольку при такой крутизне она перейдет в класс приставных или раскладных. Для винтовых лестниц оптимально, если угол подъема составляет 25–35º.
Лучше всего, когда отношение высоты марша к его горизонтальной проекции равно 1 : 2–1 : 1,75. В этом случае уклон лестницы не выходит за пределы 30º. Если места катастрофически не хватает, максимально допустимое значение – 1 : 1,25, т. е. 40º, поскольку при 1 : 1, что соответствует 45º, спускаться с лестницы можно будет только вперед спиной. Но в любом случае уклон лестницы должен оставаться постоянным по всей средней линии марша.
Основные факторы, которые следует принимать в расчет, определяя крутизну лестницы, таковы:
• возрастной контингент пользователей, поскольку пожилым членам семьи вряд ли покажется удобным уклон более 38º;
• то, насколько велико место предполагаемого устройства лестницы (это имеет решающее значение).
Понятно, что для пологой конструкции требуется больше свободного пространства, а при его отсутствии приходится поступаться комфортом. Чтобы не стать перед подобной дилеммой, лестницу необходимо предусматривать еще на стадии проектирования дома и закладывать для нее соответствующего размера площадь.
