Тем не менее это разнообразие не означает, что можно теперь расслабиться и перестать задавать себе вопросы по построению. Наоборот, надо научиться выбирать тот вариант, который соответствует силуэту вашего изделия и вашим намерениям по поводу обеспечения комфорта.
На примере рассмотрим возможные варианты построения рукавов и обговорим, какой из них в каких случаях следует применять.
Мерки:
ДСТ = 40,5; ВГ = 15; ШПР = 11,5;
ДС = 43; ШПЛ = 11,5; ШК = 18,3;
ШС = 17,5; ДПЛ = 43; ЦГ = 10;
ШГ = 22,5; ВПК = 44,5; ОР = 30.
Расчеты:
ШГРЛ = 6,7 см
К = 2,5 см
ГЛПР расч. = ДСТ х 0,38 = 15,4 см

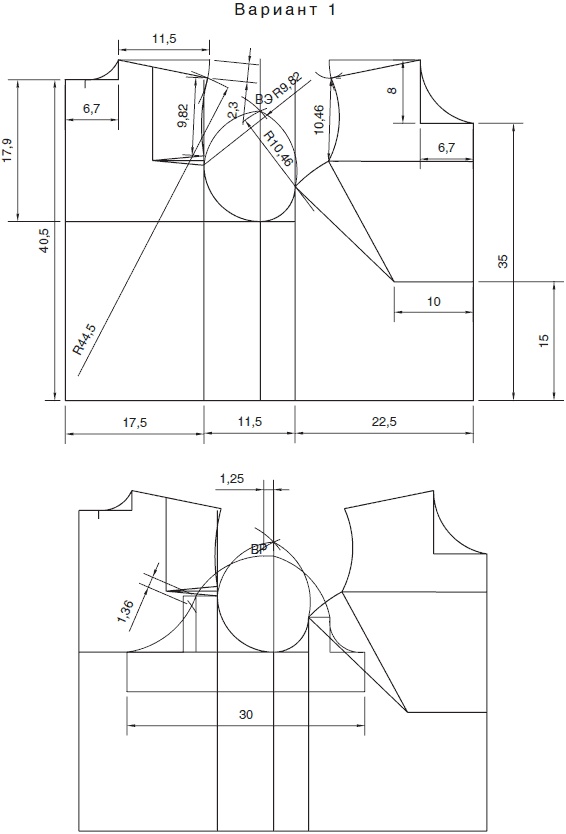

Чертеж «Фигура 6. Вариант 1. Построение «облипки» рукава»
Вариант 1. Построение «облипки» рукава: это самый узкий рукав, какой можно построить. Построение облегающего рукава всегда выполняется на основе без прибавок, то есть на основе «облипки» лифа. В построении «облипки» рукава отсутствует прибавка к обхвату руки. Поэтому основа с таким рукавом может применяться только на эластичных тканях с коэффициентом растяжения не менее 0,8. (См. «Эластичная блуза».) Область применения такой конструкции: блузы, платья.
Фигура 6. Построение «облипки» рукава
Выполняем построение основы лифа без прибавок по ширинам. Глубину проймы выбираем расчетную плюс К.
ГЛПР = расч. + К = 17,9 см
Сам по себе лиф с глубиной проймы, равной расч. + К, построенный без рукавов, может быть использован для построения основы платья, топа или блуз без рукавов любого силуэта, как прямого, так прилегающего или полуприлегающего. Ограничений в выборе тканей для основы нет.
Для получения прилегающего и полуприлегающего силуэта основу необходимо дополнить талиевыми вытачками, выполнив расчет стыковки.
Вытачки на спинке и на полочке в области проймы обеспечивают максимальное прилегание изделия к фигуре в области проймы спереди и сзади, независимо от выпуклости грудной клетки.
В нашем случае мы выполняем этот лиф с рукавом, поэтому из бокового шва поднимем вспомогательную вертикаль вверх.
Попробуем сохранить прилегание в области проймы сзади, для чего закроем вытачку на спинке. То есть дуга для построения рукава проводится без учета раствора вытачки. Измерим расстояние от верхней стороны вытачки до конца плечевого шва. Переставим ножку циркуля в нижнюю сторону вытачки и проведем дугу до пересечения со вспомогательной вертикалью. R1 = 9,82 см.
Вернемся на шаг назад. Мы пожелали сохранить прилегание в области проймы сзади, то есть закрыть вытачку на спинке. Это не является обязательным условием при построении «облипки» рукава. Мы имели право оставить раствор вытачки на спинке открытым. Тогда в области проймы со стороны спины мы получили бы свободу, равную К/2 = 1,3 см. При наличии рукава такая свобода не повлияет на качество посадки изделия, но изменит дальнейшее построение рукава со стороны полочки. Это совершенно другой возможный путь построения.
Продолжим построение при закрытой вытачке. Мы прочертили дугу R1 = 9,82 см. Это дуга 1. Теперь обратимся к полочке. Попробуем закрыть весь раствор нагрудной вытачки. Расстояние от верхней стороны вытачки до конца плечевого шва полочки равно 10,46 см. Из точки КП проведем дугу R2 = 10,46 см. Вторая дуга пересекает дугу 1 и вспомогательную вертикаль, проведенную из бокового шва.
В данном случае пересечение дуг попадает на вертикаль. Так бывает далеко не всегда. Вы можете упростить свою задачу, определив «коридор», в который должно попасть пересечение дуг.
В нашем случае верхняя точка рукава и его середина будут совпадать с боковым швом.
Вернемся на шаг назад и проанализируем построение. Нам удалось осуществить задуманное, а именно закрыть весь раствор нагрудной вытачки. То есть, несмотря на то что в изделии будет присутствовать рукав, прилегание в области проймы спереди будет максимальным, как в «облипке» лифа. Такое возможно не всегда. Особенности фигуры и как следствие этого – мерки диктуют необходимость оставить открытой часть нагрудной вытачки. И только при этом условии строится «облипка» рукава, несмотря на то что «облипка» – это минимальный по объему рукав, который можно построить. И еще одно обстоятельство: нарушается «облипка» лифа. В области проймы спереди возникает некоторая свобода. Такая ситуация возникнет у нас при построении с глубиной проймы, равной расч. + 2К, и тогда мы разберем этот вариант подробнее.
Пересечение дуг на вертикали бокового шва или попадание этого пересечения в «коридор» является необходимым условием построения рукава. Мы его выполнили. Теперь рассчитаем, какая прибавка к рукаву должна быть по построению. Не путайте эту величину с прибавкой к обхвату руки. Прибавка к ОР в данном случае равна нулю, так как мы строим «облипку» рукава. А прибавка по построению равна:
ОР – 2ШПР = 30 – 2 х 11,5 = 7 см.
7 см необходимо добавить для получения объема. Распределим эту величину в золотом сечении на полочку и спинку.
7 х 0,38 = 2,7 см
7 = 2,7 + 2,7 + 1,6 см
Следуя основному построению рукава, отложим от точки КС влево последовательно 2,7 см, затем 1,6 см. От точки КП вправо 2,7 см. Вычертим верхние и нижние дуги. Посадка по окату рукава составила: вверху 1,25 см, со стороны спинки 1,36 см. Итого 2,6 см. Длина проймы 38,8 см. Значит, на 1 см проймы мы должны припосадить около 1 мм оката рукава. Это сделать не сложно.
Всю посадку рукава в верхней части, которая образовалась в результате появления прямолинейного участка размером 1,25 см, отнесите к дуге переда, то есть распределите эту величину на посадку на дуге переда. Конструктивно это означает, что верхнюю точку рукава ВР вы поставили на левый конец перпендикуляра 1,25 см. Вертикаль, опущенная из точки ВР вниз, показывает направление долевой нити рукава и делит рукав на переднюю и заднюю, или локтевую, часть.
Посадка по окату рукава, полученная по локтевой части, – 1,36 см – может быть распределена между нижней и верхней дугой в пропорциях один к двум. 0,5 см можно припосадить при втачивании нижней дуги, и оставшиеся миллиметры при соединении верхней дуги с проймой. При перераспределении посадки следует уточнить положение контрольной точки КС на окате рукава.
Окончательную форму дугам задайте от руки.
Еще раз обращаю ваше внимание и напоминаю, что основу-«облипку» лифа можно выполнять из жестких тканей, то есть ограничений на ткани нет. А «облипку» рукава необходимо выполнять только из эластичных тканей.
Чертеж «Фигура 6. Вариант 2. Построение втачного рукава с прибавкой»
Вариант 2. Выполняем построение основы без прибавок. Главной отличительной особенностью варианта 2 является глубина проймы, равная расч. + 2К.
