Теперь наша задача – построить ластовицу для такого варианта лифа. Та часть ластовицы, которую мы втачиваем в рукав, остается прежней. Нам надо изменить форму ластовицы для бочка. Линия бокового шва, то есть отрезок Б-ТБ, будет являться серединой ластовицы. Отложим это значение на чертеже ластовицы вверх от точки Б, получая точку ТБ на ластовице.
Далее снимем с чертежа основы размеры двух других сторон бочка, то есть отрезки 1-2 и 2-ТБ. Из точки ТБ на чертеже ластовицы проведем дуги с R = 2,5 см, то есть равным отрезку 2-ТБ. Из точек 1П и 1С проведем дуги R = 21 см, равным длине отрезка 1-2. На пересечении дуг получаем точки 2П и 2С для ластовицы.
Основная схема построения основы с цельнокроеным рукавом и ластовицей, переходящей в деталь рукава
Фигура 1
Чертеж «Ластовица, переходящая в деталь рукава»
На начальном этапе построение совпадает с основной схемой до того момента, когда требуется нанести линии ластовицы на детали спинки и полочки. Положение точки 1 определяем так же, как и в предыдущих вариантах. Точку 2 располагаем в боковом шве. А положение точки 3 определяем на нижнем срезе рукава. От точки 3 под прямым углом к линии низа рукава проведем перпендикуляр величиной К и соединим его с точкой 1. Таким образом, мы вычертили ластовицу на основе.
Теперь, последовательно снимая параметры с чертежа спинки и полочки, построим деталь ластовицы отдельно. Деталь ластовицы, предназначенная к втачиванию в бочок, строится аналогично первому примеру с ромбовидной ластовицей. К ней пристраиваем часть для втачивания в рукав изделия.
Строим следующим образом. На чертеже ластовицы от точки Б опускаемся вниз на значение, равное расстоянию 4,5С, получаем точку 5. Точка 5 на ластовице одна, а на нижнем срезе рукава есть точка 5С, то есть точка 5 для спинки и точка 5П, для полочки. Расстояние между ними равно 1 см, то есть заужению части рукава, относящейся к полочке.
От точки 5 на ластовице откладываем в сторону полочки 2,4 см, то есть отрезок 5П-3. В сторону спинки – 3,4 см, отрезок 5С-3. Точка 3, наоборот, на чертеже спинки и полочки одна, а на чертеже ластовицы их две: 3С и 3П.
От точек 3С и 3П поднимем вверх перпендикуляры на величину К и затем соединим полученные точки с соответствующими точками 1С и 1П. Чертеж ластовицы готов.
Деталь рукава, переходящая в подкройной бочок
Это основная схема построения, которой надо придерживаться. А теперь хочу напомнить, что форма ластовицы может быть лекальной, переходить в различные дополнительные подрезы на спинке и полочке, что значительно расширит набор ваших моделей.
И наконец, руководствуясь предыдущим описанием, вы сможете построить ластовицу, состоящую из бочка и детали рукава. Поскольку описание построения практически совпадает с предыдущими схемами, я привожу только чертеж.
Прямоугольная пройма
Фигура 1
Вопрос. Иногда встречаются модели с прямоугольной проймой. На какой основе они строятся?
Ответ. Чаще всего изделия с прямоугольной проймой строятся на основе с рубашечным рукавом. Но можно выполнить такое построение и на основе с втачным рукавом.
Давайте рассмотрим такой вариант.
Прямоугольная пройма применяется на основе с прибавками, так как предполагает определенную свободу облегания изделия.
Мерки:
ДСТ = 43 + 0,5 = 43,5; ДПГ – ДПБ = 2; ПХЛ = 4,1;
ДС = 45,5 + 0,5 = 46; ВГ = 18; БХЛ = 2;
ДПЛ = 46 + 0,5 = 46,5; ЦГ = 9,5; ЗХЛ = 4,2;
ШС = 19,3 + 0,7 = 20; ШПЛ = 13; ОТ = 75,5;
ШПР = 10,5 + 1 = 11,5; ТС = 0; ОБ = 104;
ШГР = 21,5 + 0,5 = 22; ТП = 0; ОР = 32;
ШК = 17,5; ДЛ = 35; ОТ2 = 80;
ДР = 60,5; БХ = 5,7/5,2; ЗХ = 6,5/6;
ПХ = 2,2/1,5; БУ = 15/25; ЗУ = 17;
ПУ = 10,5.
Прежде всего строим основу с прибавками и втачной рукав к этой основе по всем правилам.
Глубину проймы возьмем расч. + 3К.
ГПР мод. = расч. + 3К = 16,3 + 3 х 2,8 = 24,7 см
Чертеж «Прямоугольная пройма 1»
Прямоугольная пройма 1
Вы можете просто выпрямить свою пройму, не углубляя ее. Детали, которые вы отсекаете от спинки и полочки, обозначим цифрами 1 и 2. Эти детали надо присоединить к рукаву. Конец детали 1, совпадавший на чертеже спинки с точкой Б, также должен совпадать с точкой Б и на чертеже рукава. Конец детали 1, совпадавший на чертеже спинки с точкой КС, располагается в непосредственной близости от нее, но не совпадает, так как деталь рукава имеет припосадку по окату.
Аналогично спинке достраиваем рукав со стороны передней части. Конец детали 2, совпадавший на чертеже полочки с точкой Б, также должен совпадать с точкой Б и на чертеже рукава. Отличие рукава со стороны переда в том, что конец детали 2, совпадавший на чертеже полочки с точкой КП, также совпадает с ней на чертеже рукава, так как припосадки на этом участке рукава нет.

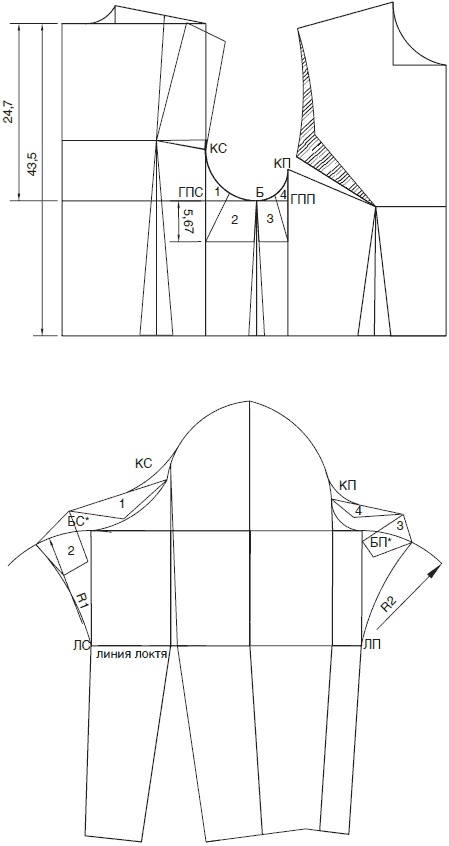

Чертеж «Прямоугольная пройма 2»
Прямоугольная пройма 2
Вы можете предварительно углубить пройму, а затем выпрямить ее. Углубление можно выполнить на любую величину по модели. В этом варианте отсекаемую часть надо разделить на 4 части, как сделано на чертеже.
Затем прикладываем деталь 1 к точке КС на рукаве, деталь 4 к точке КП на рукаве. Поставив ножку циркуля в точку ЛС, проведем влево вспомогательную дугу R = ЛС – БС*.
Со стороны переда проведем вспомогательную дугу R = ЛП – БП*. Детали 2 и 3 прикладываем таким образом, чтобы конец детали лег на вспомогательную дугу.
Разложив все четыре детали, можно немного сгладить полученный окат рукава в районах точек КС и КП.
Построение одношовного рукава
Фигура 1
В некоторых изделиях возникает необходимость в одношовном рукаве. То есть нужен такой рукав, чтобы по окату он был как втачной, а ниже проймы более свободный. Иногда такой рукав называют «блузочный». Блузочные ткани – легкие, тонкие, пластичные, практически исключают применение двухшовного рукава.
Но одношовный рукав можно встретить не только в блузах и платьях. Достаточно часто рукав такой конструкции можно увидеть и в куртках, и в облегченных пиджаках. Рассмотрим пример построения одношовного рукава для куртки.
