Половина этого значения приходится на деталь рукава спинки. Под прямым углом к линии наклона рукава отложите желаемое значение 25 см на висящую дугу. Получаем точку 4. Расстояние между точками 4 и Б является размером условной ластовицы. Можно выполнять построение, задавая именно это значение, а не желаемую ширину рукава. Точку 4 соединяем с нижней частью рукава.
Завершаем построение спинки, вычерчивая талиевые вытачки по стыковке, и выводим рельеф на точку 2.
Построение полочки
Строим сетку чертежа полочки. Наклон рукава и условная ластовица совпадают с чертежом спинки. В нижней части рукав заужаем на 1 см с каждой стороны. Выбираем точку реглана полочки, РП и переносим в нее нагрудную вытачку. Отрезок между точками 2 и 4 оформляем лекально от руки.
Талиевые вытачки на полочке отсутствуют. Нагрудную вытачку по модели надо перенести к точке 2. Выполняем этот перенос обычным шаблонным способом. Затем вытачку надо укоротить на 2-3 см.
Горловину спинки и полочки надо углубить для построения воротника. По линии середины спинки – на 0,75 см, по линии плеча – на 1,5 см, по линии середины полочки – на 2,5 см. Измерить новую длину горловины сантиметровой лентой, поставленной на ребро, для построения воротника. С одной стороны воротник обычный блузочный, а с другой представляет собой расклешенную деталь.
Модель с асимметричной полочкой и ластовицей
Фигура 1
Все новое поначалу кажется невозможным. А все-таки потом мы это на себя надеваем.
Янина Ипохорская
Асимметричная полочка и ластовица
На этом этапе наша задача – построить чертеж платья интересного несимметричного фасона. Линия застежки смещена влево и соединяется с вытачкой. Справа декоративный клапан. Рукава цельнокроеные. На деталях спинки ластовица обычной ромбовидной формы.
Поскольку все особенности построения сосредоточены в верхней части изделия, в целях экономии времени основу лифа выполним до талии.
Пройдем по шагам моделирования. Пункты 1-3.
Мерки с фигуры 1:
ДСТ = 43; ДПГ – ДПБ = 2; ПХЛ = 4,1;
ДС = 45,5; ВГ = 18; БХЛ = 2;
ШС = 19,3; ЦГ = 9,5; ЗХЛ = 4,2;
ШПР = 10,5; ШПЛ = 13; ОТ = 75,5;
ШГР = 21,5; ТС = 0; ОБ = 104;
ШК = 17,5; ТП = 0; ОР = 32;
ДР = 60,5; ДЛ = 35; ОТ2 = 80;
ПХ = 2,2/1,5; БХ = 5,7/5,2; ЗХ = 6,5/6;
ПУ = 10,5; БУ = 15/25; ЗУ = 17.
Сделаем расчет для построения основы-«облипки». Как всегда в этих случаях, прибавки по ОГ равны нулю.
ОГ = (ШС + ШПР + ШГ) x 2 = (19,3 + 10,5 + 21,5) х 2 = 102,6 см
Обдумаем прибавку по талии. При наличии на фигуре ОТ2 прибавка делается к ОТ2.
Прибавка к ОТ2 должна быть не менее 4 см, но в этой модели возьмем ее чуть больше, равную 6 см.
ОТ2 = 80 + 6 = 86 см
Прибавку к обхвату бедер возьмем 2 см.
ОБ = 104 + 2 = 106 см
Сделаем расчет стыковки лифа и поясной части.
Основные расчеты по построению.
ШГРЛ = ШС х 0,38 = 7,4 см
К = ШГРЛ х 0,38 = 2,8 см
ГЛПР = расч. + 2К = 16,4 + 5,6 = 22 см

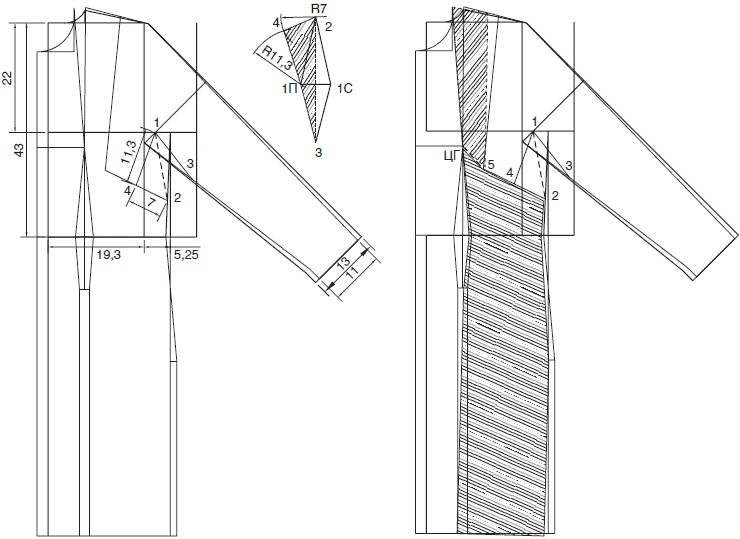

Чертеж «Платье с асимметрией»
Платье с асимметрией
Строим основу спинки полочки и ластовицы, придерживаясь вышеизложенной схемы построения. (См. «Основная схема построения основы с цельнокроеным рукавом и ромбовидной ластовицей, переходящей в деталь рукава».) Нанесем на чертеж талиевые вытачки по полочке и спинке. Далее приступаем непосредственно к моделированию.
Пункт 4. Нанесем на чертеж линии рельефа так, как мы видим их на зарисовке. Найдите начало рельефа на линии плеча в соответствии с моделью и определите в примерных пропорциях, куда рельеф должен выйти в боковом шве. Посмотрите, какой при этом получается угол рельефа. Пропорции вашей фигуры и фигуры на рисунке не совпадают, поэтому не удивляйтесь, если вам придется что-то поменять. Руководствуйтесь своим вкусом, не следуйте буквально указаниям типа: «Рельеф начинается на 5 см ниже линии проймы». Рисуйте так, как, на ваш взгляд, это будет хорошо выглядеть. Эти навыки вычерчивания рельефов приходят с опытом.
Определившись с рельефом на полочке, измерьте контуры ластовицы на полочке. Со стороны спины ластовице по модели оставлена ромбовидная форма. Значит, со стороны спинки ластовица ограничена точками 2, 1, 3. А со стороны полочки линия ластовицы проходит по точкам 4, 1, 3.
Деталь ластовицы должна быть изменена в соответствии с моделью. Из точки 1П проведем дугу радиусом равным расстоянию между точками 1 и 4. Из точки 2 проведем дугу радиусом равным расстоянию между точками 2 и 4. На пересечении дуг получим искомую точку 4. Со стороны рукава форма ластовицы не изменяется.
Заштрихованная часть ластовицы будет втачиваться в деталь полочки.
Теперь можно закончить моделирование полочки. Нагрудную и талиевую вытачки надо перенести в новый рельеф. Логично нагрудную вытачку полностью перенести в вертикальную часть рельефа, а талиевую – в горизонтальную.
Соединим точку ЦГ и точку 5. Повернем верхнюю заштрихованную часть вокруг точки ЦГ, закрывая нагрудную вытачку, вытачка переходит в рельеф. Затем моделируем нижнюю часть. Также поворачиваем заштрихованную часть вокруг точки ЦГ, закрывая талиевую вытачку, талиевая вытачка переходит в горизонтальную часть рельефа. Закрываем талиевую вытачку на величину свободного промежутка.
При желании линию ЦГ, 5, 4, 2 можно сгладить, делая ее лекальной. Лекальность надо выдержать одинаковой на соответствующих друг другу деталях.
Модель с подрезом и ластовицей
Фигура 1
Рассмотрим еще одну модель в стиле 60-х. Модель с фигурной ластовицей и подрезом, ниже линии груди плавно опускающимся к боковым швам. Построение выполним также на фигуру № 1.
Мерки, прибавки и расчеты как в предыдущем разделе «Модель с асимметричной полочкой и ластовицей».
Помимо уже имеющихся мерок, нам понадобится измерить обхват под грудью и расстояние от наиболее выпуклой точки груди до линии обхвата.
