По линии середины спинки отложим

ШОТЛ – ВСТ = 6 – 2 = 4 см.


Из полученной точки восстановите перпендикуляр к линии середины спинки длиной 2-3 см. Затем из точки С по линии плеча также отложите значение

ШОТЛ – ВСТ = 6 – 2 = 4 см, СМ = 4 см.


Соедините полученные точки, получая желаемую форму воротника.

Из точки С проведем дугу R = ВСТ = 2 см. Из точки Л проведите касательную к дуге, получая линию перегиба лацкана. Из точки М проведите перпендикуляр к линии перегиба лацкана. Расстояние МВ отложим по другую сторону перпендикуляра.

На полученном перпендикуляре выстраиваем прямоугольник, являющийся шаблоном задней части воротника. Длина прямоугольника равна длине дуги горловины спинки. Теперь разделим заднюю часть шаблона воротника на несколько одинаковых частей и развернем на разницу длин дуг. Длина дуги модельной линии воротника, показанной на чертеже пунктиром, минус длина горловины спинки равна 5,4 см. Воротник увеличивается на величину заштрихованных участков. Окончательно оформим воротник плавными кривыми.

По этой схеме можно построить шалевый воротник с округлой линией сгиба лацкана и воротник апаш.

Воротники пиджачного типа

Совместим детали спинки и полочки по плечевому шву. Сделаем припуск на застежку, для пиджаков эта величина равна 1,5-3 см. Наметим положение первой петли, поднимемся от нее вверх на 1 см, получая точку Л.

Выберем высоту стойки и ширину отлета для воротника. Классический пиджак обычно имеет высоту стойки 2-3,5 см. Ширина отлета равна ВСТ + 1,5 см.

В нашем примере ВСТ = 2,5 см, ШОТЛ = 4 см.

Из точки С проведем дугу R = ВСТ = 2,5 см. Из точки Л проведем касательную к дуге, получая линию перегиба лацкана. Пересечение линии перегиба лацкана с линией середины полочки показывает степень открытости застежки.

Лучшие модели на любую фигуру без примерок и подгонок

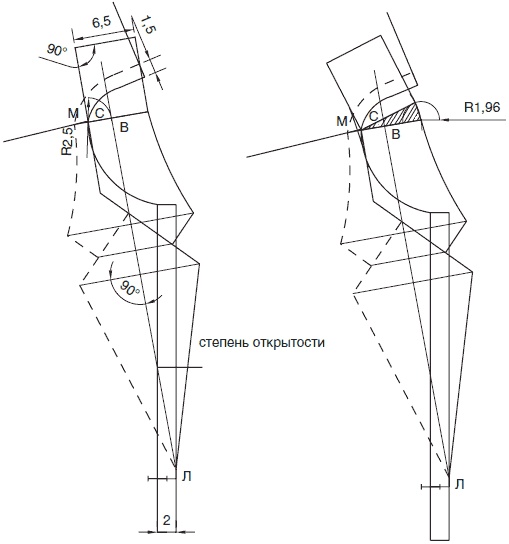

Воротник пиджачного типа


От точки С по линии плеча отложим 1,5 см. СМ = 1,5 см. Эта величина рассчитывается по формуле

ШОТЛ – ВСТ = 4 – 2,5 = 1,5 см,


так как в готовом изделии часть ширины отлета воротника поднимается к стойке, закрывая шею. И таким образом, отлет воротника занимает положение, показанное пунктирной линией. По линии середины спинки так же откладываем

ШОТЛ – ВСТ = 4 – 2,5 = 1,5 см.


Для удобства втачивания воротника желательно изменить форму горловины. Контур горловины должен быть приблизительно параллелен линии сгиба воротника. Теперь можно вычертить лацкан и конец отлета воротника по модели.

Из точки С восстановим перпендикуляр к линии перегиба лацкана, на пересечении получим точку В.

Предварительные построения выполнены, и мы можем теперь вычертить лацкан и переднюю часть воротника. Для этого конец лацкана, линию раскепа и конец воротника зеркально отображаем относительно линии перегиба лацкана.

Заднюю часть воротника чертим так же, как в шалевом воротнике. Пристраиваем шаблон задней части воротника. Это прямоугольник со сторонами 8,1 см, то есть длина горловины спинки и ширина прямоугольника 6,5 см, или ШОТЛ + ВСТ.

Последняя операция в построении – разворот шаблона. Вычисляем разницу длин дуг, дуги горловины спинки и дуги, показывающей положение сгиба отлета воротника в изделии. Разворачиваем шаблон воротника на это значение. Если величина разворота превышает 2 см, то надо разделить заднюю часть воротника на несколько деталей и выполнить постепенный разворот. Так мы делали в отложных воротниках и воротниках шалевого типа.

Возможно, с первого прочтения построение покажется вам сложным, но оно имеет важные преимущества. Во-первых, это точность построения, вам не придется ничего подгонять в изделии, а во-вторых, вы гарантированно получаете задуманный вариант воротника.

Приложение
Изготовление угловых линеек

Угловая линейка необходима для снятия мерок отклонения наиболее выпуклых точек относительно талии, или, другими словами, получения мерок «иксов» и «игреков». Отклонение будем измерять по горизонтали и по вертикали (осям Х и Y).

Вам понадобятся две деревянные линейки длиной 30-40 см.

На одной из линеек аккуратно спилите угол, начиная точно от деления 0 (ноль). Величина угла не имеет решающего значения, но угол должен быть острый. Линейка готова.

Вторая линейка. Вырезать полоску из жести, такой же ширины, как вторая линейка, и в 2,5 раза длиннее. Для жестяной полоски можно использовать жестяную баночку из-под напитков.

Согнув полоску пополам, наденьте ее на линейку. Она должна плотно обхватывать линейку, но иметь возможность передвигаться вдоль по линейке.

На второй линейке от нулевого деления отложите ширину первой линейки и аккуратно спилите излишек строго параллельно короткому срезу.

Вложите первую линейку между концами полоски, прижмите и закрепите скотчем или иным способом. Ваш измерительный инструмент готов.

Сопряжение точек
Лучшие модели на любую фигуру без примерок и подгонок

Сопряжение точек

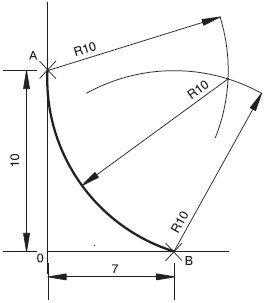

На чертеже имеем две точки А и В, которые надо сопрячь между собой. Для правильного сопряжения надо помнить два правила:

1) сопряжение всегда выполняется большим радиусом;

2) ножка циркуля ставится в точки, которые надо сопрягать.

Разберем это подробнее. Расстояние от точки А до пересечения прямых 10 см, расстояние от точки В до пересечения 7 см, значит, радиус пересечения должен быть 10 см, так как 10 > 7.

Из точки А проводим вспомогательную дугу 1, R = 10 см, затем из точки В проводим вторую вспомогательную дугу R = 10 см, из полученного пересечения проведем третью дугу, которая и будет сопряжением точек А и В. В брюках сопряжение точек часто применяется для прорисовывания лекальной линии клиньев.

Золотое сечение
Лучшие модели на любую фигуру без примерок и подгонок

Золотое сечение


Золотое сечение отражает важнейшую математическую закономерность, лежащую в основе живой и неживой природы, является феноменом структурной гармонизации объектов. Золотое сечение лежит в основе совершенного человеческого тела, определяет красоту лица.

Многие тысячелетия золотое сечение было объектом восхищения и изучения ученых и мыслителей.
