ОО1 = 13,5 – (9,75 + 1,5) = 2,25 см.
Как мы уже говорили ранее, если ОО1 больше 2 см, то имеет смысл разделить это значение пополам, принимая тем самым компромиссное решение и располагая реальный боковой шов между вертикалями, проведенными через сечение талии и бедер:
ОО1 : 2 = 1,12 см.
4. Рассчитаем ширины полотнищ.
Ширина передней детали равна ОБ : 4 – ОО1 : 2 = 26 – 1,12 = 24,87.
Ширина задней детали равна ОБ : 4 + ОО1 : 2 = 26 + 1,12 = 27,12.
Округлим полученные величины для удобства использования до десятых долей: 24,87 ≈ 24,9; 27,12 ≈ 27,1.
Проверим правильность расчетов: 24,9 + 27,1 = 52 см, 52 = ОБ : 2.
Выполняйте этапные проверки, не тащите за собой груз старых ошибок.
5. Рассчитаем ширину клиньев.
Ширина переднего клина равна d : 2 + ПХ = 9,75 + 1,5 = 11,25 ≈ 11,2 см.
Ширина заднего клина равна d : 2 + ЗХ = 9,75 + 6 = 15,75 ≈ 15,8 см.
А сумма переднего и заднего клиньев должна равняться поперечному диаметру бедер, проверим: 11,2 + 15,8 = 27 см, 27 = D.
6. Распределение боковой вытачки выполняется так же, как и для построения юбок: РБ = 7,7.
ОТ : 4 = 72 : 4 = 18 – длина дуги в стачанном виде.
18 + РП = 18 + 1,7 = 19,7 – длина дуги с вытачкой по талии;
24,9 – 19,7 = 5,2 – часть боковой вытачки, которую надо убрать с переднего полотнища, тогда c заднего 7,7 – 5,2 = 2,5 см.
7. Выполним проверку по заднему полотнищу.
Длина дуги по талии в стачанном виде 18 см плюс раствор задней вытачки, получим дугу на чертеже. 18 + 6,6 = 24,6 см.
Ширина заднего полотнища минус дуга по талии на чертеже, получим часть боковой вытачки, которую необходимо убрать с заднего полотнища.
27,1 – 24,6 = 2,5 см. Итак, 2,5 = 2,5, проверка выполнена.
Мы выполнили расчет для построения юбки-брюк. На практике при небольшом навыке этот этап занимает 10-15 минут. Затраченное на расчеты время окупается не только хорошей посадкой на фигуре, но и полным пониманием конструктором всех выполняемых операций. А теперь к построению.
Построение чертежа юбки-брюк

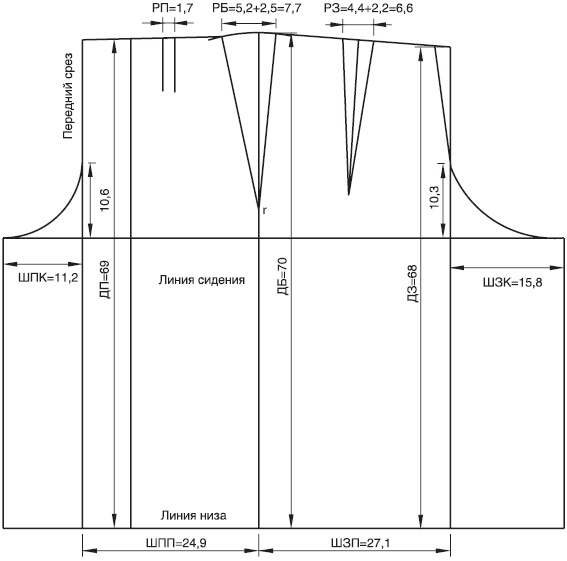

Чертеж «Юбка-брюки»
1. Сетка чертежа. Отступив от верхнего края листа на величину равную длине будущего изделия плюс 5—10 см, проведем горизонталь, являющуюся линией низа юбки-брюк.
2. Визуально определите середину линии низа и поднимите вверх вертикаль на величину ДБ = 70 см, получая линию бокового шва.
3. По линии низа отложите влево и вправо ширины полотнищ, ШПД = 24,9 см и ШЗД = 27,1 см.
4. Со стороны передней детали поднимаем вертикаль середины переда ДП = 69 см. Со стороны задней детали соответственно откладываем величину ДЗ = 68 см.
5. По линии бокового шва сверху вниз откладываем величину ВС = 29 см, получая линию сидения.
6. Передний клин. От линии середины переда по линии сидения влево отложить ширину переднего клина ШПК = 11,2 см. Полученную точку обозначим ШПК.
Измерить расстояние от линии сидения вверх до конечной точки линии середины переда и умножить на коэффициент золотого сечения, 28 х 0,38 = 10,6 см. Выполнить сопряжение полученной точки с точкой ШПК. От точки ШПК опустите вниз перпендикуляр до пересечения с линией низа изделия.
7. Задний клин. От линии ДЗ вправо по линии сидения отложим посчитанную ширину заднего клина, ШЗК = 15,8 см.
Измерить расстояние от линии сидения вверх до конечной точки отрезка ДЗ и разбить в пропорциях золотого сечения, 27 х 0,38 = 10,3 см. Выполнить сопряжение полученной точки с точкой ШЗК. От точки ШЗК опустить вниз перпендикуляр до пересечения с линией низа юбки-брюк.
8. Боковая вытачка. По линии бокового шва сверху вниз отложить значение БY = 25 см. В полученную точку поставить ножку циркуля и раствором БY = 25 см провести влево и вправо дуги.
На переднем полотнище отложить по дуге влево рассчитанную ширину боковой вытачки 5,2 см. На заднем полотнище отложить по дуге вправо рассчитанную ширину боковой вытачки для заднего полотнища 2,5 см. Полученные точки соединить с точкой r, получая контур боковой вытачки общим раствором 7,7 см.
9. Передняя вытачка. Поскольку данное построение выполняется не на конкретную модель, а для основы, вытачку можно заменить защипом и ее местоположение оставить на ваше усмотрение. РП = 1,7 см. Соединить точку ДП с концом боковой вытачки на переднем полотнище, получая линию талии на передней детали юбки-брюк. В дальнейшем при оформлении именно вытачки ее длину задаст значение ПY.
10. Задняя вытачка. По расчетам величина задней вытачки составляет 6,6 см. Две трети этой величины, то есть 4,4 см, оформим в виде вытачки на заднем полотнище юбки, а одну треть уберем в среднем заднем шве – 2,2 см.
Юбка-брюки
От точки ДЗ отложить влево 2,2 см и из полученной точки провести касательную к лекальной линии заднего клина, получая форму среднего заднего среза. Соединить конец вытачки с концом боковой вытачки на задней детали, получая линию талии на заднем полотнище юбки-брюк.
Для определения местоположения оставшейся части задней вытачки можно поступить следующим образом. Измерить фактическое расстояние по линии талии задней детали, то есть расстояние от бокового среза до среднего заднего среза, разделить полученное значение пополам. Полученная точка будет серединой вытачки. Отложить от нее влево и вправо по 2,2 см. Вытачку на основе оформлять перпендикулярно линии талии. Вершина вытачки находится на расстоянии ЗY = 22 см.
Вы построили основу юбки-брюк. Не правда ли, просто? Можно кроить сразу по ткани, и даже по очень дорогой. Но не торопитесь! Знакома ли вам поговорка: «Ее одну не едят, но без нее ничего не едят»?
Вообще, это – соль, хотя некоторые мои ученики говорят—ложка. Вдумайтесь в смысл этой поговорки. Ее вполне можно применить по отношению к конструкции юбки-брюк. Что я имею в виду? Построение конструкции очень просто, легко запоминается, хорошо сидит на фигуре, но… примененное в чистом виде выглядит очень примитивно. Эту основу надо обязательно моделировать.
Само моделирование может быть очень простым или сложным, это не важно. Внутри любого моделирования всегда будет присутствовать основа конструкции – ее «соль». Владея знанием построения основы, вы выполните любое самое сложное моделирование изделия, сохранив хорошую посадку на фигуре.
Моделирование юбок-брюк
Юбка-брюки «солнце»

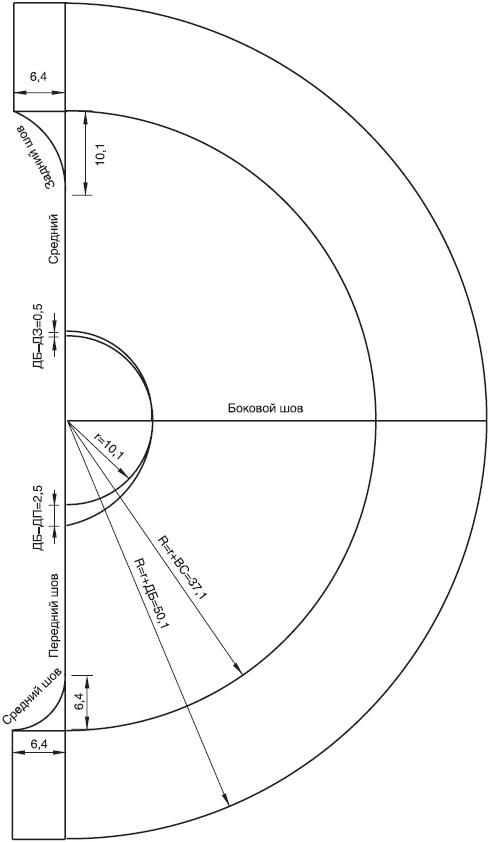

Юбка-брюки «солнце». Фигура «Лариса»
