На нашем сайте http://www.galiya.ru/ в «Материалах обучения» вы можете скачать бесплатную программу для выполнения расчетов «Таблицы для выполнения автоматического расчета». Это может сократить ваше время на построение, хотя при хорошем навыке при выполнении расчета на калькуляторе вы затратите 5—10 минут.
1. Рассчитать вытачки по поясной части.
Вычислить сумму вытачек по поясной части:
Σ = (ОБ – ОТ) : 2
Вычислить раствор талиевых вытачек по переду поясной части РП, по боку РБ, по спинке РЗ:
РП = [ПХ : (ПХ + БХ + ЗХ)] х Σ
РБ = [БХ : (ПХ + БХ + ЗХ)] х Σ
РЗ = [ЗХ : (ПХ + БХ + ЗХ)] х Σ
2. Рассчитать ширину полотнищ изделия.
ШПД – ширина передней детали, ШЗД – ширина задней детали.
Рассчитать величину ОО1, учитывающую рельефность фигуры:
ОО1 = (ЗХ – ПХ) : 2
ШПД = ОБ : 4 – ОО1
ШЗД = ОБ : 4 + ОО1, при ОО1 > 2 см при расчете ширин полотнищ разделить это значение пополам.
В некоторых случаях при расчете ширин полотнищ ОО1 целесообразно делить на 4. Это зависит от особенностей фигуры. Такие примеры будут рассмотрены ниже.
3. Выполнить распределение боковой вытачки на переднюю и заднюю часть:
РБп = ШПД – (ОТ : 4 + РП)
РБз = ШЗД – (ОТ : 4 + РЗ)
4. Рассчитать сумму клиньев брюк:
Сумма клиньев = ОБ х 0,382
В зависимости от фигуры распределить сумму клиньев на передний и задний клин.
Иногда это: ШПК = ОБ х 0,382 х 0,382
В других случаях, ШПК = ШЗК = (ОБ х 0,382) : 2
5. Выполнить построение и проверить соответствие мерки «седло» длине среднего среза на чертеже. Скорректировать по фигуре.
6. Выполнить расчет заужения брючин в соответствии с формой ног.
7. Рассчитать увеличение ширины задней детали относительно передней по линии колена.
8. Рассчитать положение стрелок на передней и задней деталях.

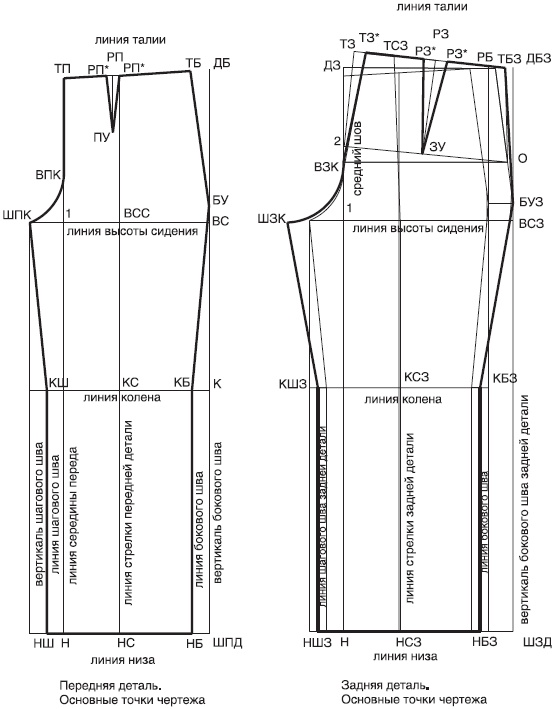

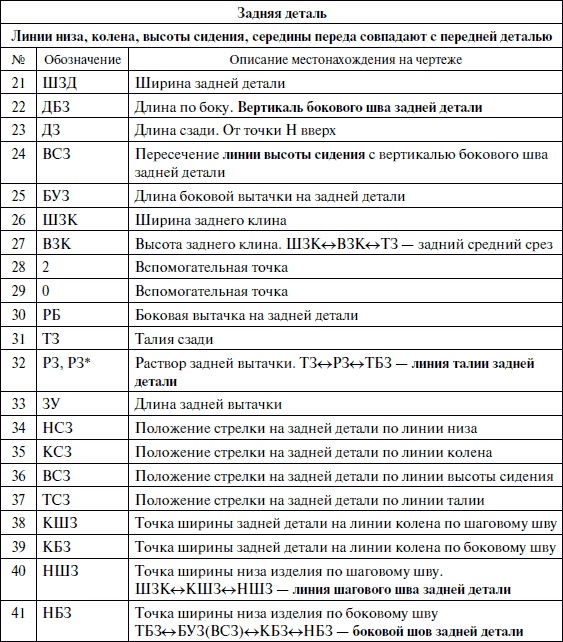

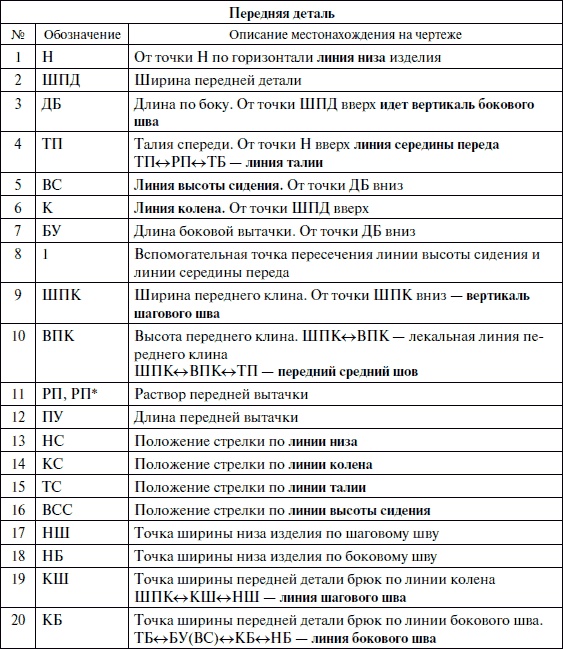

Основные точки и линии чертежа построения брюк

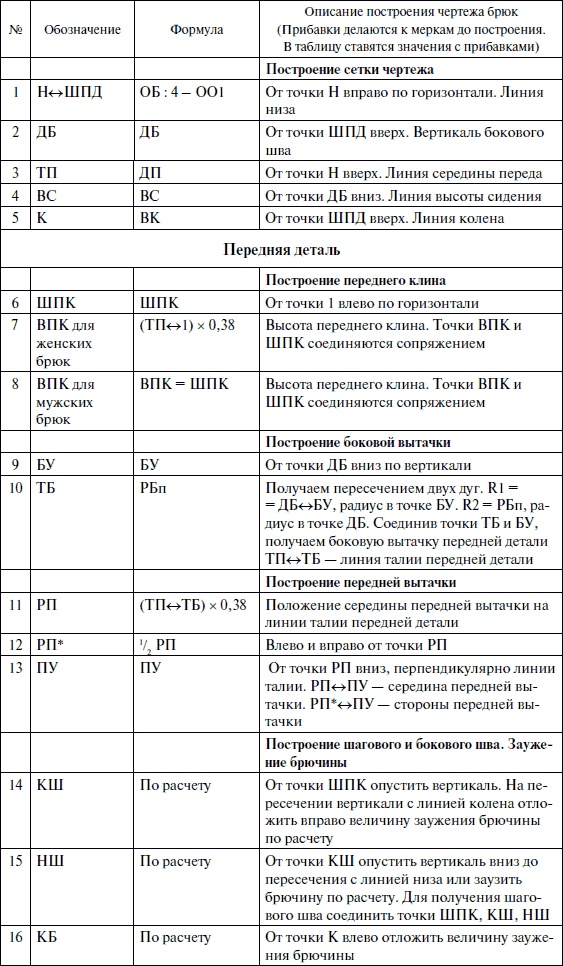

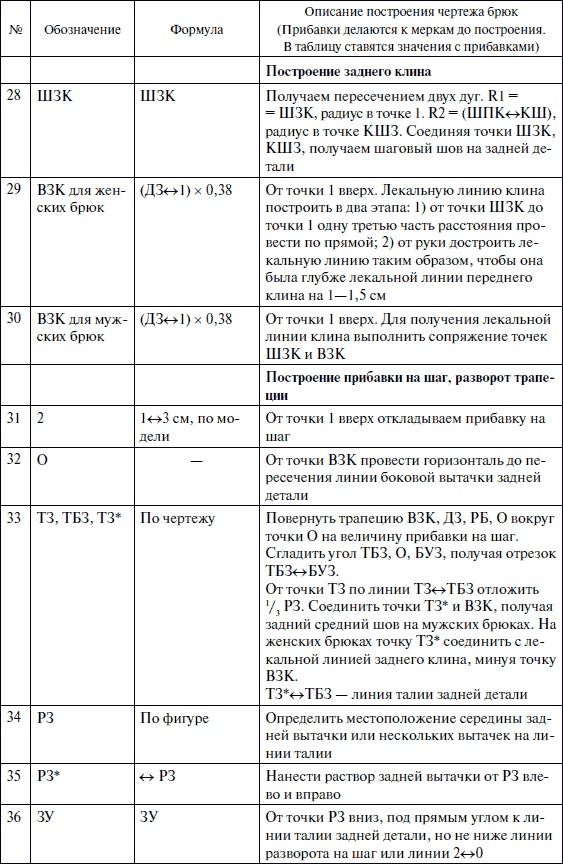

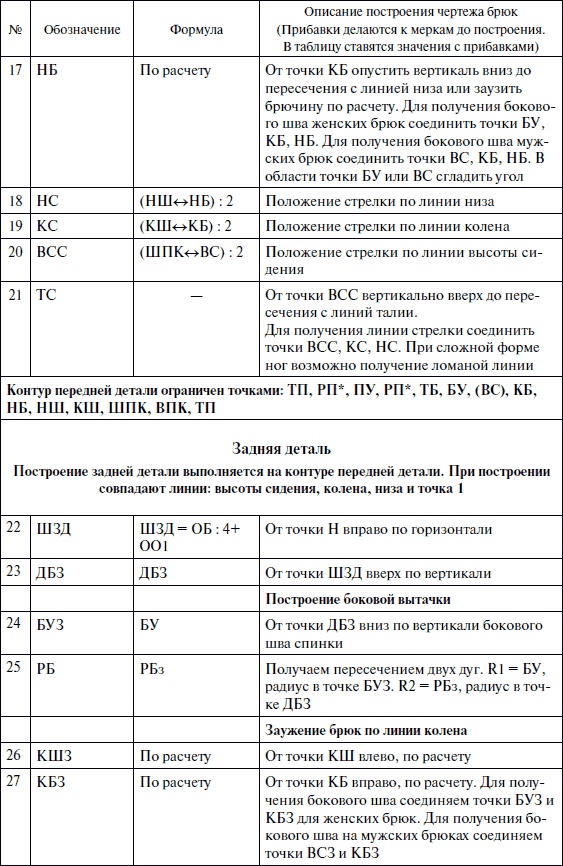

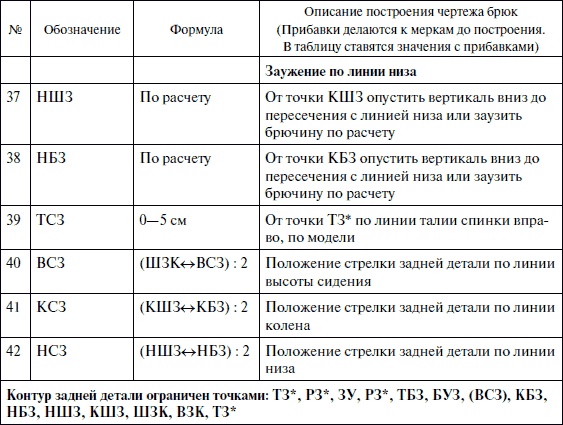

Последовательность построения чертежа брюк
Основные точки и линии чертежа построения брюк

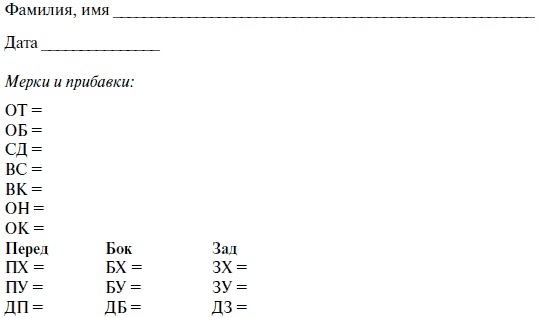

Шаблон расчета на условно симметричную фигуру

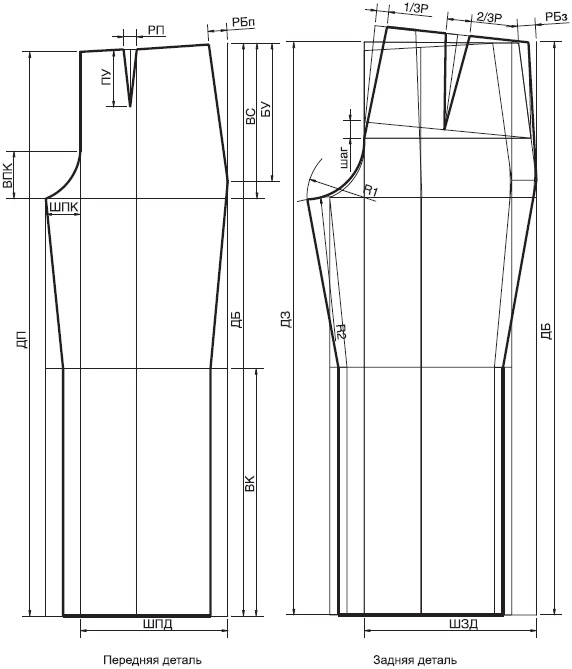

Схема построения чертежа брюк
Расчеты:
1. Сумма вытачек:
Σ = (ОБ – ОТ) : 2 =
РП = [ПХ : (ПХ + БХ + ЗХ)] х Σ =
РБ = [БХ : (ПХ + БХ + ЗХ)] х Σ =
РЗ = [ЗХ : (ПХ + БХ + ЗХ)] х Σ =
Проверка: РП + РБ + РЗ = Σ
_______________________________________________
_______________________________________________
2. Расчет ширины полотнищ:
ОО1 = (ЗХ – ПХ) : 2 =
При ОО1 менее 2 см:
ШПД = ОБ : 4 – ОО1 =
ШЗД = ОБ : 4 + ОО1 =
При ОО1 более 2 см:
ШПД = ОБ : 4 – ОО1 : 2 =
ШЗД = ОБ : 4 + ОО1 : 2 =
Проверка: (ШПД + ШЗД) х 2 = ОБ________________
_______________________________________________
_______________________________________________
3. Распределение боковой вытачки:
РБп = ШПД – (ОТ : 4+ РП) =
РБз = ШЗД – (ОТ : 4 + РЗ) =
Проверка: РБп + РБз = РБ_______________________
_______________________________________________
_______________________________________________
4. Расчет клиньев:
Сумма клиньев = ОБ х 0,382 =
ШПК = ОБ х 0,382 х 0,38 =
ШЗК = (ОБ х 0,382) – ОБ х 0,382 х 0,38 =
5. Расчет заужения брюк по модели и форме ног.

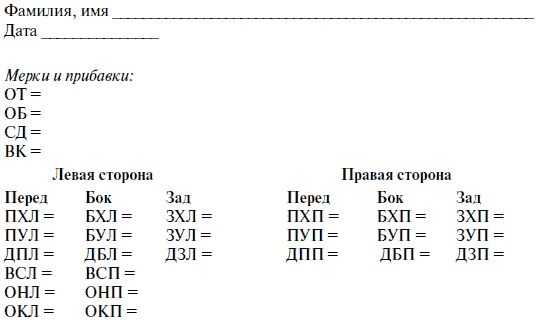

Шаблон расчетов на асимметричную фигуру
Мерки ВС, ОН, ОК измеряются слева и справа для контроля или вычисления среднего арифметического значения. Подробнее это рассмотрено ниже в примерах.
Расчеты:
1. Сумма вытачек:
Σ = ОБ – ОТ =
РПЛ = [ПХЛ : (ПХЛ + БХЛ + ЗХЛ + ПХП + БХП + ЗХП)] х Σ =
РПП = [ПХП : (ПХЛ + БХЛ + ЗХЛ + ПХП + БХП + ЗХП)] х Σ =
РБЛ = [БХЛ : (ПХЛ + БХЛ + ЗХЛ + ПХП + БХП + ЗХП)] х Σ =
РБП = [БХП : (ПХЛ + БХЛ + ЗХЛ + ПХП + БХП + ЗХП)] х Σ =
