Мерки и прибавки:
ОТ = 66 + 2 = 68
ОБ = 96 + 2 = 98
СД = 68
ВС = 29 + 2 = 3
ВК = 46
ОН = 53
ОК = 44
Перед
ПХ = 1
ПУ = 7
ДП = 102
Бок
БХ = 8,5
БУ = 25
ДБ = 105
Зад
ЗХ = 7,5
ЗУ = 17
ДЗ = 103
Расчеты:
1. Сумма вытачек:
Σ = (ОБ – ОТ) : 2 = (98-68) : 2 = 15
РП = [ПХ : (ПХ + БХ + ЗХ)] х Σ = 1 : 17 х 15 = 0,9
РБ = [БХ : (ПХ + БХ + ЗХ)] х Σ = 8,5 : 17 х 15 = 7,5
РЗ = [ЗХ : (ПХ + БХ + ЗХ)] х Σ = 7,5 : 17 х 15 = 6,6
Проверка: РП + РБ + РЗ = Σ, 0,9 + 7,5 + 6,6 = 15
2. Расчет ширины полотнищ:
ОО1 = (ЗХ – ПХ) : 2 = (7,5 – 1) : 2 = 3,25
ОО1 : 2 = 1,6, так как ОО1 > 2
ШПД = ОБ : 4 – ОО1 : 2 = 24,5 – 1,6 = 22,9
ШЗД = ОБ : 4 + ОО1 : 2 = 24,5 + 1,6 = 26,1
Проверка: (ШПД + ШЗД) х 2 = ОБ, (22,9 + 26,1) х 2 = 98
3. Распределение боковой вытачки:
РБп = ШПД – (ОТ : 4 + РП) = 22,9 – 17,9 = 5
РБз = ШЗД – (ОТ : 4 + РЗ) = 26,1 – 23,6 = 2,5
Проверка: РБп + РБз = РБ 5 + 2,5 = 7,5
4. Расчет клиньев:
Сумма клиньев = ОБ х 0,382 = 14,2
ШПК = Сумма клиньев х 0,38 = 5,4
ШЗК = Сумма клиньев – ШПК = 14,2-5,4 = 8,8
5. Расчет заужения брюк: заужение на половину переднего клина.
6. Расчет увеличения задней детали относительно передней.
ШЗК – ШПК = 8,8 – 5,4 = 3,4 см, половина 1,7 см
ШЗД – ШПД = 26,1 – 22,9 = 3,2, половина 1,6 см
Таким образом, задняя деталь должна быть шире передней не менее чем на 1,6-1,7 см.
Особенности построения
Передняя деталь
Если вы впервые строите брюки по методике «Генетика кроя», положите перед собой для удобства таблицу «Последовательность построения чертежа брюк».

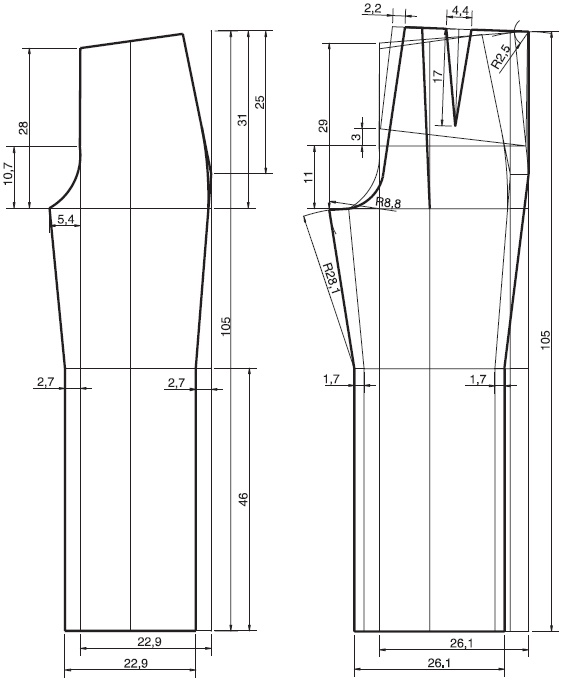

Пример 1. Основа женских брюк. Фигура 1
Из таблицы прибавок выбираем прибавки к ОТ, ОБ и ВС на классические брюки. Далее в расчеты идут значения ОТ, ОБ и ВС, взятые с выбранными прибавками.
Прежде всего перед построением заполняем шаблон расчетов: пункты 1-3. Эти пункты рассчитываются одинаково на любых фигурах.
Приступаем к построению сетки чертежа, выполняем пункты 1-5 по таблице «Последовательность построения чертежа брюк».
Рассчитываем сумму клиньев:
Сумма клиньев = ОБ х 0,38 х 0,38 = 14,2 см
Затем решаем, по какой формуле рассчитывать ширину переднего клина. Ширина переднего клина в беспроблемных фигурах рассчитывается по формуле:
ШПК = Сумма клиньев х 0,38 = 5,4 см, то есть в «золотом сечении».
Выполняем пункты 6-7 по таблице «Последовательность построения чертежа брюк». Сопрягаем точки ШПК и ВПК. («Сопряжение точек» в приложении.)
Строим боковую вытачку на передней детали. Точку ТБ получаем пересечением двух дуг. Одна дуга радиусом БУ, ножка циркуля ставится в точку БУ. Вторая дуга радиусом РБп, ножка циркуля ставится в точку ДБ. На пересечении дуг получаем искомую точку ТБ. Для получения контура вытачки точки ТБ и БУ соединяем прямой линией.
Соединив точки ТП и ТБ, получаем линию талии спереди.
Далее находим положение передней вытачки. По нашему расчету на данной фигуре раствор передней вытачки очень мал, всего 0,9 см. Когда вытачка менее 1 см по ширине, имеет смысл распределить ее в посадку под пояс. То есть не вычерчивать ее именно как вытачку. Поэтому на нашем чертеже она отсутствует. Но вы вполне можете ее сделать, это зависит от вашего желания.
Местоположение передней вытачки на брюках прежде всего зависит от модели и существенным образом не повлияет на посадку классических брюк.
Вы можете заменить ее защипом или расположить по одну или по другую сторону от стрелки. В случаях, когда РП менее 1,5 см, можно убрать вытачку в средний передний шов.
Расчет заужения брюк. На данной фигуре ноги прямые, поэтому заужение можно сделать равномерным по шаговому и боковому шву. Для классической модели достаточно заузить брюки на половину ШПК плюс-минус 1 см. В нашем случае это 2,7 см.
Стрелка в таких брюках является прямой вертикальной линией, делящей брючину пополам. Пункты 17-21 по таблице «Последовательность построения чертежа брюк». Обращаю ваше внимание, что для женских брюк боковой шов заужается от точки БУ, а не ВС. Не бойтесь обузить деталь. Заужение от точки ВС дает излишки по боковому шву, любители шитья называют их «уши». Вам такой декоративный элемент ни к чему.
В районе точки БУ следует сгладить угол с внутренней части детали.
Таким образом, передняя деталь брюк построена. Контур передней детали ограничен точками: ТП, РП*, ПУ, РП*, ТБ, БУ, КБ, НБ, НШ, КШ, ШПК, ВПК, ТП.
Задняя деталь
Построение задней детали выполняется на контуре передней. Линии высоты сидения, линии колена, БУ, линия низа совпадают с передней деталью. Вертикаль бокового шва задней детали не совпадает с вертикалью бокового шва переда. Для ее нахождения выполним пункты 22-23 из таблицы «Последовательность построения чертежа брюк».
Построение боковой вытачки задней детали выполняется аналогично боковой вытачке переда, но от задней вертикали бокового шва. Точку РБ получаем пересечением двух дуг. Первая дуга радиусом БУ, ножка циркуля в точке БУЗ. Вторая дуга радиусом РБз, ножка циркуля в точке ДБз. Точки РБ и БУЗ соединяются по прямой.
До построения заднего клина необходимо рассчитать, насколько задняя деталь шире передней по линии колена. Для того чтобы сохранить пропорции изделия,
увеличение ширины задней детали по линии колена должно быть не более половины, чем увеличение задней детали относительно передней по линии высоты сидения: как в целом, так и с каждой стороны в отдельности.
Это общий подход для всех фигур.
Рассмотрим в цифрах. Задняя деталь шире передней по шаговому шву на разницу ширин клиньев:
ШЗК – ШПК = 8,8 – 5,4 = 3,4 см, половина – 1,7 см
