ОО1 = (ЗХ – ПХ) : 2 = 2
ШПД = ОБ : 4 – ОО1 = 108 : 4-2 = 25
ШЗД = ОБ : 4 + ОО1 = 108 : 4 + 2 = 29
Проверка: (ШПД + ШЗД) х 2 = ОБ, (25 + 29) х 2 = 108
3. Распределение боковой вытачки:
РБп = ШПД – (ОТ : 4 + РП) = 25 – (94 : 4 + 0,9) = 0,6
РБз = ШЗД – (ОТ : 4 + РЗ) = 29 – (94 : 4 + 4,4) = 1,1
Проверка: РБп + РБз = РБ, 0,6 + 1,1 = 1,7
4. Расчет клиньев:
Сумма клиньев = ОБ х 0,382 = 108 х 0,382 = 15,6
ШПК = 15,6 х 0,38 = 6
ШЗК = 15,6 – 6 = 9,6
5. Расчет заужения брюк к линии колена: на половину ширины переднего клина: 6 : 2 = 3.
6. Расчет увеличения задней детали относительно передней:
ШЗК – ШПК = 9,6 – 6 = 3,6, половина 1,8 см
ШЗД – ШПД = 29 – 25 = 4, половина 2 см
Из расчетов следует, что можно заузить не более чем на 1,8-1,9 см с каждой стороны.
Описание построения
Передняя деталь
Выбираем прибавки по «Таблице прибавок» и по шаблону расчетов вычисляем пункты 1-3. Строим сетку чертежа, выполняем пункты 1-5 по таблице «Последовательность построения чертежа брюк».
Рассчитываем сумму клиньев:
Сумма клиньев = ОБ х 0,38 х 0,38 = 15,6 см
На всех мужских фигурах ширина переднего клина рассчитывается как сумма клиньев, взятая в золотом сечении.
15,6 х 0,38 = 6 см
Исключение составляют фигуры с очень большим животом и ОБ более 120 см. Такие примеры мы рассмотрим ниже.
ШЗК = Сумма клиньев – ШПК
или
ШЗК = Сумма клиньев х 0,62, то есть большая часть, полученная при делении в золотом сечении
Строим передний клин мужских брюк. От точки 1 влево откладываем ШПК, получаем точку ШПК. От точки 1 вверх откладываем также ШПК, получаем точку ВПК. Точки ШПК и ВПК сопрягаем циркулем.
Боковая вытачка строится аналогично женским брюкам. То есть точку РБп получаем пересечением двух дуг. Одна дуга радиусом БУ, ножка циркуля ставится в точку БУ. Вторая дуга радиусом РБп, ножка циркуля ставится в точку ДБ. На пересечении дуг получаем искомую точку ТБ. Для получения контура вытачки точки ТБ и БУ соединяем по прямой.
Соединив точки ТП и ТБ, получаем линию талии спереди.
Несмотря на различия в построении чертежа мужских и женских брюк, использование мерок с мужской фигуры дает именно мужской крой.
Обычно передняя вытачка на мужских фигурах отсутствует из-за особенностей телосложения или размер ее менее 1 см. В нашем случае именно так, поэтому не вычерчиваем ее. При наличии передней вытачки ее ни в коем случае нельзя располагать в переднем среднем шве.
Заужение на беспроблемной фигуре выполняем одинаковым по шаговому и боковому шву. При заужении, равном половине ШПК или меньше, брюки на чертеже выглядят зауженными, а на фигуре прямыми.
Заужение, равное 1/2 ШПК, вы можете сделать всегда, без дополнительного расчета. Большее заужение надо тщательно обдумывать, принимая во внимание форму ног.

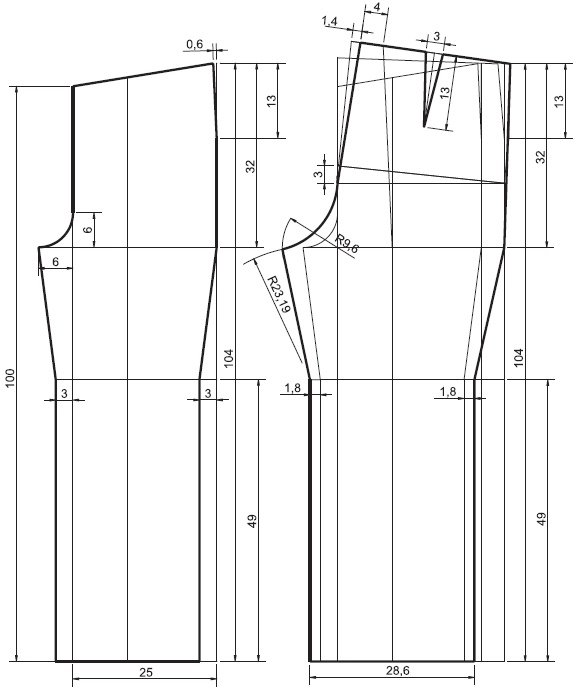

Пример 2. Основа мужских брюк. Фигура 2
При оформлении бокового шва точка КБ соединяется с точкой ВС, а не БУ. Это особенность построения мужских брюк.
Передняя деталь брюк построена. Контур передней детали ограничен точками: ТП, РП*, ПУ, РП*, ТБ, БУ, ВС, КБ, НБ, НШ, КШ, ШПК, ВПК, ТП.
Задняя деталь
Построение задней детали выполняется на контуре передней, как и в женских брюках. Линии высоты сидения, линии колена, БУ, линия низа совпадают с передней деталью.
Вертикаль бокового шва задней детали не совпадает с вертикалью бокового шва переда. Для ее нахождения выполним пункты 22-23 из таблицы «Последовательность построения чертежа брюк».
Построение боковой вытачки задней детали выполняется аналогично боковой вытачке переда, но от задней вертикали бокового шва. Точку РБ получаем пересечением двух дуг. Первая дуга радиусом БУ, ножка циркуля в точке БУЗ. Вторая дуга радиусом РБз, ножка циркуля в точке ДБз. Точки РБ и БУЗ соединяются по прямой линии.
Рассчитаем, насколько задняя деталь шире передней по линии колена. Здесь также надо соблюсти правило:
увеличение по линии колена должно быть не более половины, чем увеличение задней детали относительно передней по линии высоты сидения – как в целом, так и с каждой стороны в отдельности.
Рассмотрим в цифрах. Задняя деталь шире передней по шаговому шву на разницу ширин клиньев: ШЗК – ШПК = 9,6 – 6 = 3,6, половина 1,8 см. По боковому шву на разницу в ширинах деталей: ШЗД – ШПД = 29 – 25 = 4, половина 2 см. В сумме по линии высоты сидения задняя деталь шире на 3,6 + 4 = 7,6 см.
Из расчетов следует, что можно заузить не более чем на 1,8-1,9 см с каждой стороны.
Выполнив пункты 26-27 из таблицы «Последовательность построения чертежа брюк» и получив точки КШЗ и КБЗ, можно построить задний клин. Точка ШЗК получается пересечением двух дуг. Первая дуга радиусом ШЗК, ножка циркуля в точке 1. Вторая дуга радиусом КШ↔ШПК, то есть величина снимается с чертежа передней детали. Ножка циркуля для дуги переставляется в точку КШЗ.
Точку ВЗК рассчитываем по чертежу:
(1↔Дз) х 0,38 = 33 х 0,38 = 12,5 см
Соединение точек ШЗК и ВЗК выполняется сопряжением.
Далее от точки ВЗК отложим прибавку на шаг и выполним разворот трапеции.
От точки ВЗК проводим горизонталь до пересечения с вертикалью бокового шва задней детали, получаем точку О. Отметим трапецию ВЗК, ДЗ, РБ, О и повернем ее вокруг точки О на величину шага. Точка ДЗ при этом переходит в точку ТЗ, точка РБ в точку ТБЗ, точка О остается на месте.
Для мужчин величина прибавки на шаг берется не менее 3 см. Исключения делаются крайне редко для «представительских» брюк.
В зависимости от особенностей фигуры по линии бокового шва может возникнуть ломаная линия в ТБЗ, БУЗ, О, ВС. Ее надо сгладить, проведя отрезок ТБЗ↔ВС, то есть минуя при необходимости точки О и БУ.
Распределим РЗ на средний шов и непосредственно в вытачку. 1/3 часть убирается в среднем шве. Точку ТЗ* соединяем с ВЗК. Если в области точки ВЗК получается «уступ», то лекальную линию среднего среза выпрямляют, как бы срезая точку ВЗК.
Контур задней детали ограничен точками: ТЗ*, РЗ*, ЗУ, РЗ*, ТБЗ, БУЗ, ВСЗ, КБЗ, НБЗ, НШЗ, КШЗ, ШЗК, ВЗК, ТЗ*.
