1. Сумма вытачек:
Σ = (ОБ – ОТ) : 2 = (124-110) : 2 = 7
РП = [ПХ : (ПХ + БХ + ЗХ)] х Σ = 0
РБ = [БХ : (ПХ + БХ + ЗХ)] х Σ = 2,5 : 9 х 7 = 2
РЗ = [ЗХ : (ПХ + БХ + ЗХ)] х Σ = 6,5 : 9 х 7 = 5
Проверка: РП + РБ + РЗ = Σ, 2 + 5 = 7
2. Расчет ширины полотнищ:
ОО1 = (ЗХ – ПХ) : 2 = 6,5 : 2 = 3,2
ШПД = ОБ : 4 – ОО1 = 124 : 4-3,2 : 2 = 29,4
ШЗД = ОБ : 4 + ОО1 = 124 : 4 + 3,2 : 2 = 32,6
Проверка: (ШПД + ШЗД) х 2 = ОБ, 29,4 + 32,6 = 124
3. Распределение боковой вытачки:
РБп = ШПД – (ОТ : 4 + РП) = 29,4 – 110 : 4 = 1,9
РБз = ШЗД – (ОТ : 4 + РЗ) = 32,6 – (110 : 4 + 5) = 0,1
Проверка: РБп + РБз = РБ, 1,9 + 0,1 = 2
4. Расчет клиньев:
Сумма клиньев = ОБ х 0,38 х 0,38 = 124 х 0,38 х 0,38 = 17,9
ШПК = 17,9 х 0,38 = 6,8
ШЗК = 17,9 – 6,8 = 11,1
5. Расчет заужения брюк: так как объемы туловища намного превосходят бедро, заужение можно сделать равномерным по боковому и шаговому шву.
Особенности построения
Из таблицы прибавок выбираем прибавки для построения брюк на мужскую фигуру.
При анализе мерок обратите внимание на разницу мерок ДП и ДЗ. ДП = 93 см, ДЗ = 102 см.
102 – 93 = 9 см
Это очень большой перепад в длинах. На данной фигуре он вызван выпуклым животом. Ремень брюк проходит под животом, поэтому линия талии занижена.
В таких случаях участок для гульфика ВПКоТП может оказаться слишком мал. Поэтому можно дополнительно добавить к длине переда несколько сантиметров, но не более 3-4 см.
ДП = 93 + 3 = 96 см пойдет в чертеж

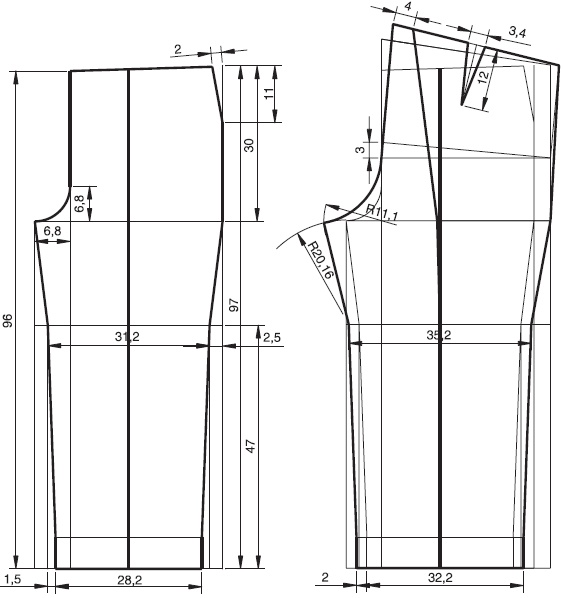

Строим сетку чертежа. Передний клин строим в мужском варианте, сопрягаем точки ШПК и ВПК.
Боковую вытачку всю отложим на передней детали, пренебрегая распределением, так как значение РБз = 0,1 см.
По желанию заказчика брюки заужены на 2,5 см с каждой стороны. Так как это значение меньше половины переднего клина, то эту величину можно не проверять расчетом.
Если от ВС к линии колена брюки заужаются менее чем на половину ширины переднего клина, то заужение можно не проверять расчетом.
Пример 7. Фигура 7
В боковом шве полученную точку БК соединяем с точкой ВС, а не БУ. Напоминаю вам об этой особенности построения брюк на мужчин.
К линии низа брюки заужены еще на 1,5 см с каждой стороны.
Стрелка на передней брючине делит деталь пополам по линии низа, колена, высоты сидения и является прямой вертикальной линией.
Задняя деталь
Для построения задней детали рассчитаем ее увеличение относительно передней по линии колена. По высоте сидения это значение равно в боковом шве 3,2 см, значит, по линии колена оно должно быть не менее 3,2 : 3 = 1,6 см. В шаговом шве передняя и задняя детали отличаются на ширину клиньев 11,1 – 6,8 = 4,3 см.
Я думаю, что мы вправе взять по линии колена заднюю деталь шире на 2 см. По боковому шву контур задней детали повторяет передний на расстоянии 2 см.
Построим задний клин. От точки КШ откладываем влево 2 см, получаем точку КШЗ. Находим пересечение двух дуг. При таком построении шаговые швы передней и задней деталей точно совпадают по длине. Поэтому влажно-тепловую обработку в этой области можно не выполнять.
Построив верхнюю часть задней детали, проверим соответствие длин средних срезов мерке «седло».
Длина средних срезов по чертежу 76,7 см, СД = 78 см. Разница незначительна. Поэтому ширину клиньев можно не увеличивать.
Можно игнорировать разницу между меркой «седло» и длиной средних срезов, если она не больше 4 см.
Стрелка на задней детали совпадает со стрелкой передней детали от линии низа до линии колена. По линии ВС стрелка отклоняется влево, деля деталь пополам.
Получив качественную основу брюк, можно подвергнуть ее моделированию. Несмотря на то что большинство мужчин довольно консервативно и их фантазии по моделированию ограничиваются количеством и глубиной защипов, поэкспериментировать есть над чем.
Трикотажные брюки на мужчину

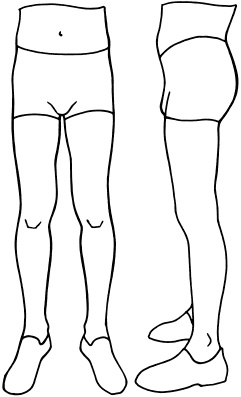

Пример 8. Фигура 8
В данном случае перед нами мужская беспроблемная фигура. Тем не менее у новичков часто возникает вопрос по выбору прибавок к обхвату талии и бедер для создания комфортного изделия. И пожалуй, самый беспокоящий вопрос начинающих: куда деваются вытачки?
Модель: комфортные трикотажные брюки на резинке для занятий спортом или домашней носки.
Мерки и прибавки:
ОТ = 78 + 4 = 82
ОБ = 90 + 10 = 100
CД = 66
ВС = 25 + 3 = 28
ВК = 46
ОН = по модели не требуется
ОК = по модели не требуется
Перед
ПХ = 0,6
ПУ = 7
ДП = 97
Бок
БХ = 3,8
БУ = 23
ДБ = 98,5
Зад
ЗХ = 3,7
ЗУ = 16
ДЗ = 97,5
Расчеты:
1. Сумма вытачек:
Σ = (ОБ – ОТ) : 2 = (100 – 82) : 2 = 9
РП = [ПХ : (ПХ + БХ + ЗХ)] х Σ = по модели не требуется
РБ = [БХ : (ПХ + БХ + ЗХ)] х Σ = по модели не требуется
РЗ = [ЗХ : (ПХ + БХ + ЗХ)] х Σ = 3,7 : 8,2 х 9 = 4
Проверка: РП + РБ + РЗ = Σ, для проверки можно просчитать РП и РБ
2. Расчет ширины полотнищ:
ОО1 = (ЗХ – ПХ) : 2 = (3,7 – 0,6): 2 = 1,5
ШПД = ОБ : 4 – ОО1 = 100 : 4 – 1,5 = 23,5
ШЗД = ОБ : 4 + ОО1 = 100 : 4 + 1,5 = 26,5
Проверка: (ШПД + ШЗД) х 2 = ОБ, (23,5 + 26,5) х 2 = 100
3. Распределение боковой вытачки: не требуется по модели.
4. Расчет клиньев:
Сумма клиньев = ОБ х 0,38 х 0,38 = 100 х 0,38 х 0,38 = 14,5
