Длину задней вытачки укорачиваем до линии разворота трапеции. Стрелка на задней детали также является ломаной линией, делящей деталь пополам. Выше линии сидения стрелка отклоняется к среднему шву по модели.
При желании основу можно смоделировать дополнительно: заузить или расклешить по линии низа, дополнить декоративными рельефами, ввести рель ефы «галифе».
Брюки на мужскую фигуру с выпуклыми бедрами
Пример 12. Фигура 12
Индивидуальные особенности фигуры: пропорциональная фигура спортивного телосложения с небольшим обхватом бедер и развитыми выпуклыми мышцами бедер спереди и сбоку.
Мерки и прибавки:
ОТ = 78 + 2 = 80
ОБ = 97 + 6 = 103
СД = 76,5
ВС = 29 + 2 = 31
ВК = 47
ОН = 56
ОК = 42 + 8 = 50
Перед
ПХ = 1
ПУ = 8
ДП = 98
Бок
БХ = 4
БУ = 33
ДБ = 99,5
Зад
ЗХ = 5,5
ЗУ = 20
ДЗ = 101
Расчеты:
1. Сумма вытачек:
Σ = (ОБ – ОТ) : 2 = (103 – 80) : 2 = 11,5
РП = [ПХ : (ПХ + БХ + ЗХ)] х Σ = 1 : 10,5 х 11,5 = 1,1
РБ = [БХ : (ПХ + БХ + ЗХ)] x Σ = 4 : 10,5 х 11,5 = 4,4
РЗ = [ЗХ : (ПХ + БХ + ЗХ)] x Σ = 5,5 : 10,5 х 11,5 = 6
Проверка: РП + РБ + РЗ = Σ, 1,1 + 4,4 + 6 = 11,5
2. Расчет ширины полотнищ:
ОО1 = (ЗХ – ПХ) : 2 = (5,5-1) : 2 = 2,25 ОО1 > 2
ШПД = ОБ : 4 – ОО1 : 2 = 103 : 4 – 2,25 : 2 = 24,6
ШЗД = ОБ : 4 + ОО1 : 2 = 103 : 4 + 2,25 : 2 = 26,9
Проверка: (ШПД + ШЗД) х 2 = ОБ, (24,6 + 26,9) х 2 = 103
3. Распределение боковой вытачки:
РБп = ШПД – (ОТ : 4 + РП) = 24,6 – (80 : 4 + 1,1) = 3,5
РБз = ШЗД – (ОТ : 4 + РЗ) = 26,9 – (80 : 4 + 6) = 0,9
Проверка: РБп + РБз = РБ, 3,5 + 0,9 = 4,4
4. Расчет клиньев:
Сумма клиньев = ОБ х 0,38 х 0,38 = 103 х 0,38 х 0,38 = 14,9
ШПК = 14,9 х 0,38 = 5,7
ШЗК = 14,9 – 5,7 = 9,2
5. Расчет заужения брюк: рельеф ноги «бедро наружу».
1/3 по боковому шву, 2/3 части по шаговому шву.
Особенности построения
Фигуры с выпуклыми бедрами могут быть как у мужчин, так и у женщин. Выполнение заужения в этом случае производится одинаково. Часто такую фигуру имеют люди, занимающиеся спортом и гордящиеся своей фигурой. Поэтому несмотря на то что в данном случае фигура мужская, прибавки взяты по нижней границе. Брюки получаем более аккуратные, облегающие фигуру. Полученную основу можно дополнительно смоделировать.
При анализе мерок стоит обратить внимание на то, что высота сидения меньше, чем значение БУ, что обусловлено развитыми мышцами бедра. В таких случаях заужение по боковому шву ведется от точки БУ, несмотря на то что построение выполняется на мужскую фигуру.
Выполняем расчет пунктов 1-3 шаблона построения, строим сетку чертежа.
Переднюю вытачку можно на чертеже не рисовать, так как ее значение по расчету мало, только для защипа. Других вариантов моделирования в мужских брюках нет. Поэтому переднюю деталь брюк надо будет дополнительно смоделировать. РП в этом случае добавляем к раствору защипов у талии.
Ширину клиньев брюк рассчитываем в «золотом сечении».
ШПК = 14,9 х 0,38 = 5,7 см
ШЗК = 14,9 – 5,7 = 9,2 см
Расчет заужения. Допустим, желаемая ширина брюк по линии колена 50 см, то есть прибавка к обхвату колена составляет 8 см.
ОК = 42 + 8 = 50 см
ШЗК – ШПК = 9,2 – 5,7 = 3,5 см, 3,5 : 2 = 1,75 см
ШЗД – ШПД = 26,9 – 24,6 = 2,3 см, 2,3 : 2 = 1,15 см
Следовательно, задняя деталь по линии колена может быть шире передней в интервале от 1,15 до 2,3 см.
Мы выбираем 2 см.
Итак, если задняя деталь шире передней по линии колена на 2 см, тогда ширина передней детали по линии колена равна
(50 – 2) : 2 = 24 см, ширина задней детали – 26 см
Переднюю деталь надо заузить на
(24,6 + 5,7) – 24 = 6,3 см. Форма ног «бедро наружу»
Следовательно, 6,3 : 3 = 2,1 см заужается в боковом шве, оставшиеся 2/3 – 4,2 см – в шаговом.
Стрелка является ломаной линией, делящей деталь пополам по линии сидения, колена и низа. От линии ВС стрелка поднимается вертикально вверх.
Передняя деталь построена.
Построение задней детали практически полностью соответствует основному построению мужских брюк.

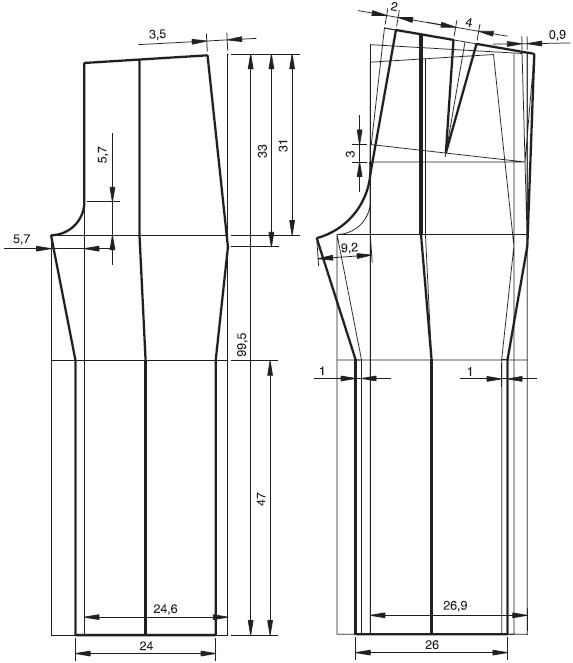

Пример 12. Фигура 12
Увеличение ширины задней детали на 2 см по линии колена распределяем равномерно, по 1 см на шаговый и боковой швы, так как распределение клиньев было сделано в золотом сечении.
Стрелка на передней и задней детали совпадает от линии колена и ниже. Выше линии колена стрелка на задней детали делит деталь пополам и является ломаной линией.
Брюки облегающие из эластичной ткани с рельефами
Пример 13. Фигура 14
Индивидуальные особенности фигуры: пропорционально сложенная фигура с рельефом ноги «бедро внутрь».
Мерки и прибавки:
ОТ = 75 + 0 = 75
ОБ = 104 + 0 = 104
СД = 70
ВС = 29 + 0 = 29
ВК = 50
ОН = 60
ОК = 40
Перед
ПХ = 2
ПУ = 10
ДП = 106
Бок
