ДЗЛ = 106
Правая сторона
Перед
ПХП = 2
ПУП = 6
ДПП = 105
ОКП = 42 + 8 = 50
Бок
БХП = 6
БУП = 15
ДБП = 110
Зад
ЗХП = 6
ЗУП = 21
ДЗП = 107
Расчеты:
1. Сумма вытачек:
Σ = ОБ – ОТ = 106 – 76 = 30
РПЛ = [ПХЛ : (ПХЛ + БХЛ + ЗХЛ + ПХП + БХП + ЗХП)] хΣ = 1:24,5 x 30 = 1,2
РПП = [ПХП : (ПХЛ + БХЛ + ЗХЛ + ПХП + БХП + ЗХП)] x Σ = 2 : 24,5 х 30 = 2,5
РБЛ = [БХЛ : (ПХЛ + БХЛ + ЗХЛ + ПХП + БХП + ЗХП)] х Σ = 4 : 24,5 х 30 = 4,9
РБП = [БХП : (ПХЛ + БХЛ + ЗХЛ + ПХП + БХП + ЗХП)] х Σ = 6 : 24,5 х 30 = 7,3
РЗЛ = [ЗХЛ : (ПХЛ + БХЛ + ЗХЛ + ПХП + БХП + ЗХП)] х Σ = 5,5 : 24,5 х 30 = 6,8
РЗП = [ЗХП : (ПХЛ + БХЛ + ЗХЛ + ПХП + БХП + ЗХП)] х Σ = 7,3
Проверка: РПЛ + РБЛ + РЗЛ + РПП + РБП + РЗП = 1,2 + 2,5 + 4,9 + 7,3 + 6,8 + 7,3 = 30
2. Расчет ширины полотнищ:
ОО1 = (ЗХ – ПХ) : 2 = (ЗХП – ПХП) : 2 = (6 – 2) : 2 = 2
АА1 = (БХП – БХЛ) : 2 = (6 – 4): 2 = 1
ШПДЛ = ОБ : 4 – ОО1 : 2 – АА1 : 2 = 26,5 – 1 – 0,5 = 25
ШПДП = ОБ : 4 – ОО1 : 2 + АА1 : 2 = 26,5 – 1 + 0,5 = 26
ШЗДЛ = ОБ : 4 + ОО1 : 2 – АА1 : 2 = 26,5 + 1 – 0,5 = 27
ШЗДП = ОБ : 4 + ОО1 : 2 + АА1 : 2 = 26,5 + 1 + 0,5 = 28
Проверка: ШПДЛ + ШПДП + ШЗДЛ + ШЗДП = ОБ, 25 + 26 + 27 + 28 = 106
3. Распределение боковой вытачки:
ДГТЛ = [(ШПДЛ + ШЗДЛ) – (РПЛ + РБЛ + РЗЛ)]: 2 = [(25 + 27) – (1,2 + 4,9 + 6,8)] = 19,55
РБЛп = ШПДЛ – (ДГТЛ + РПЛ) = 25 – (19,5 + 1,2) = 4,3
РБЛз = ШЗДЛ – (ДГТЛ + РЗЛ) = 27 – (19,5 + 6,8) = 0,6
ДГТП = [(ШПДП + ШЗДП) – (РПП + РБП + РЗП)]: 2 = [(26 + 28) – (2,5 + 7,3 + 7,3)]: 2 = 18,45
РБПп = ШПДП – (ДГТП + РПП) = 26 – (18,4 + 2,5) = 5,1
РБПз = ШЗДП – (ДГТП + РЗП) = 28 – (18,4 + 7,3) = 2,2
Проверка: РБЛп + РБЛз = РБЛ, 4,3 + 0,6 = 4,9, РБПп + РБПз = РБП, 5,1 + 2,2 = 7,3
4. Расчет клиньев:
Сумма клиньев = ОБ х 0,38 х 0,38 = 106 х 0,38 х 0,38 = 15,3
ШПК = ШЗК = 15,3 : 2 = 7,6
5. Расчет заужения: равномерное по шаговому и боковому шву, но разное по левой и правой стороне.
Особенности построения
Стандартная одежда, изготовленная на симметричную фигуру и надетая на фигуру с полной асимметрией, подчеркивает диспропорции, так как выявляет разную посадку на фигуре слева и справа.
За счет хорошей посадки и правильно подобранной модели можно скрыть все проблемные участки на фигуре. Возможна даже в меру облегающая одежда.
При расчете ОО1 берутся большие значения «иксов» спереди и сзади. В нашем случае эти оба «икса» правые. ЗХП > ЗХЛ, ПХП > ПХЛ. Но на фигурах может встретиться любой вариант.
В нашем расчете ОО1 = 2 см. Для расчета ширин полотнищ вы можете по своему усмотрению делить или не делить это значение на два. Если модель классическая, то ОО1 можно не делить на два, тогда разница ширины переднего и заднего полотнища будет 4 см по линии сидения. Если вы собираетесь конструировать облегающую модель, то лучше разделить, чтобы разница в ширине полотнищ была поменьше. Эта рекомендация относится к любым фигурам.
Несмотря на асимметрию, фигура 16 достаточно стройная, с прямыми ногами. Поэтому можно построить облегающую модель. В жизни фигура всегда находится в динамике, и при хорошей посадке изделия асимметрия не будет видна на глаз.
При расчете АА1 также из большего значения вычитается меньшее. Обратите на это внимание, так как в шаблоне расчетов значения указано наоборот. Шаблон не прикреплен к конкретной фигуре. Поэтому порядок расчетов надо пересмотреть исходя из выпуклостей конкретной фигуры. Это замечание относится и к расчету ширин полотнищ. Обратите внимание на знаки «плюс» и «минус». К ширинам, покрывающим большую выпуклость, АА1 прибавляется. И соответственно, с более пологого бока – вычитается.
Пример 15. Фигура 16
Пример 15. Фигура 16
Высоту сидения берем по большему значению. ВСП = 33 см, но прибавку к ней можно не делать, так как разница слева и справа в высоте сидения 3 см.
Передние вытачки на чертеже надо оформить именно в виде вытачек. Справа величина вытачки велика, РПП = 2,5 см, и она должна лечь именно на правую выпуклость. Поэтому на левой детали для симметрии РП оформляем в виде вытачки.
Расчет заужения брюк. Сделаем прибавку к обхвату колена.
ОК = 42 + 8 = 50 см
Ноги прямые и ровные, поэтому заужение может быть равномерным по шаговому и боковому шву.

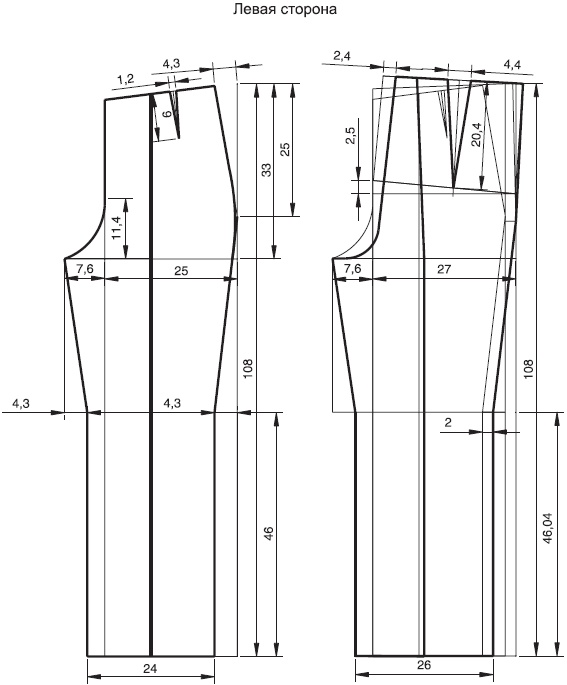

Рассчитаем заужение по левой стороне.
Увеличение задней детали по линии колена относительно передней может быть равно 2 см, так как укладывается в правило расчета.
(50 – 2) : 2 = 24 см – ширина передней детали по линии колена, 26 см – ширина задней детали
(25 + 7,6) – 24 = 8,6 см – общее заужение к линии колена на левой передней детали
По левой передней детали строится левая задняя деталь. Длину сзади берем по большему значению. ДЗЛ = 106 см, ДЗП = 107 см. При построении задней левой детали значение ДЗ откладываем по значению справа, то есть 107 см.
Раствор задней вытачки отличается слева и справа. РЛЗ = 6,8 см, РЗП = 7,3 см.
В среднем шве должно быть отложено одно значение на левой и правой задних деталях.
Можно выбрать любое. Я выбираю правое значение. 7,3 : 3 = 2,4 см. Это значение я откладываю на левой задней детали в среднем шве. Тогда непосредственно на заднюю вытачку слева у меня остается 6,8 – 2,4 = 4,4 см. На правой задней детали будет 7,3 – 2,4 = 4,9 см.

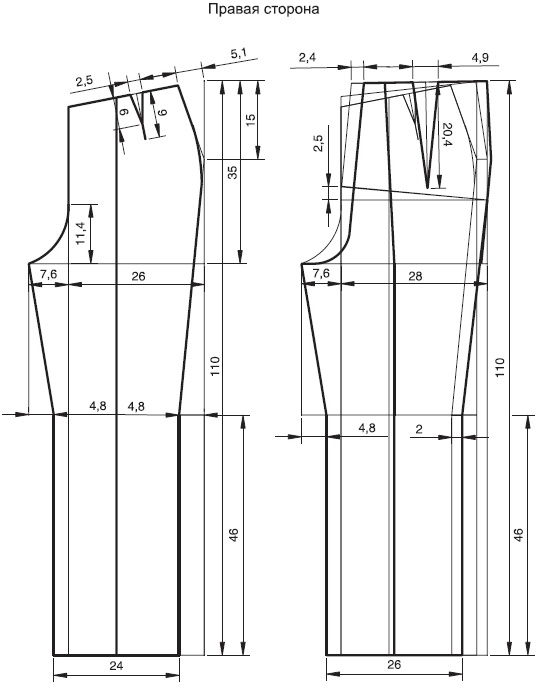

Правые детали. Откладывая высоту сидения, помните, что разница в длинах по бокам добавляет к ВС 2 см.
ДБП – ДБЛ = 110 – 108 = 2 см
По боковому шву правой детали откладываем 33 + 2 = 35 см.
