На нашей фигуре:
ПХ2 = 0; БХ2 = 2; ЗХ2 = 7,5.
В дальнейшем значения иксов, измеренные от талии 2, будем записывать через косую черту.
ПХ = 2,2/0; БХ = 4/2; ЗХ = 7,5/7,5.
Выполним расчет растворов вытачек.
Сумма вытачек по юбке равна (125 – 116) : 2 = 4,5 см.
РП = 0; РБ = 1; РЗ = 3,5 см.
Итоговая таблица стыковки выглядит так:
Проверка расчетов:
(ОБ – ОГ) : 2 = сумма нахлестов – сумма свободных промежутков. (125 – 123) : 2 = 1.
Кроме того, для построения необходимо рассчитать: К = 3,2.
Глубина проймы расчетная равна 16,7.
Глубина проймы модельная равна ГПР расч. + 3К = 26,4.
ШГРЛ = 8,4.
Часто встречающиеся вопросы
Вопрос. В построении лифа не участвуют ДП, ДБ, ДЗ. В юбках благодаря им мы получали изогнутую линию талии, а низ был ровным. В лифе талию мы строим горизонтально и параллельно линии талии низ, но ДП, ДБ, ДЗ разные (я рассматриваю случай, когда резинка на талии лежит практически горизонтально), разве не должен получиться неровный низ?
Ответ. Это учитывается. Низ обязательно горизонтальный, а талия может быть любая.
Вопрос. Случай, когда резинка на талии лежит неровно, мне понятен. Но если резинка на талии, от которой мы проводим измерения, расположилась ровно, все равно ДП, ДБ, ДЗ разные?
Ответ. Разница мерок ДП, ДЗ и ДБ возникает по двум причинам. Первая – это не горизонтальная талия, вторая – разность выпуклостей. Первая причина отсутствует. Рассмотрим вторую. Чем больше выпуклость, тем больше раствор вытачки, тем сторона вытачки длиннее, чем ее середина. Это достаточно, чтобы обеспечить горизонтальность линии низа.
Стыковка лифа и поясной части на фигурах с выпуклостью живота больше выпуклости груди

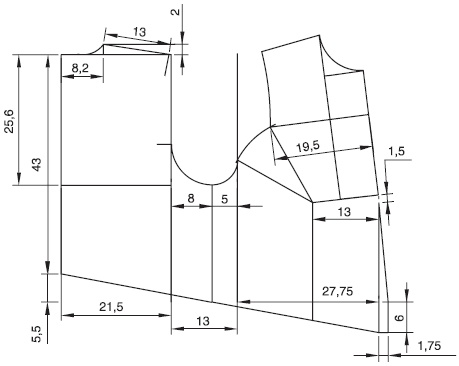

Чертеж «Построение основы на фигуру с выпуклым животом»
Построение сетки чертежа совпадает с построением сетки главного примера.
Мерки:
ДСТ = 43; ДС = 45; ДПЛ = 58;
ШС = 21,5; ШПР = 13;
ШГ = 27,75; ШК = 19,5;
ШЖ = 29,5 (ширина живота).
Мерка ШЖ измеряется следующим образом: от передних углов подмышечных впадин опускаем мысленно вертикали до уровня живота. Между найденными точками горизонтально через наиболее выпуклую точку живота производим измерение. Полученное значение делим пополам.
ДПГ – ДПБ = 1,5;
ВГ = 25,5; ЦГ = 13;
ШПЛ = 13; ПХЛ = 0; БХЛ = 0; ЗХЛ = 1,5.
Внимание!
При снятии мерок значение ПХЛ не может быть отрицательным. Оно или положительно, или равно нулю. Выпуклость живота описывается меркой ширина живота.
ТС = 5,5 вверх; ТП = 6 вниз;
ОТ = 115; ОТ2 = 124; ОБ = 127;
ОР = 37; ДР = 61; ДЛ = 34,5;
ПХ = 1,5/0; ПY = 6,5;
БХ = 3/2; БY = 6;
ЗХ = 5/4; 3Y = 16.
Прибавки:
ОБ = 127 + 3 = 130
ОТ2 = 124 + 0 = 124, то есть к истинному ОТ прибавка 9 см.
ОГ + 0 = 124,6 величина расчетная.
Расчеты:
К = 3,1 ГПР = расч. + 3К = 16,3 + 9,3 = 25,6 см
ШГРЛ = 8,2
Расчет по лифу:
ОГЖ – обхват груди с учетом выпуклости живота.
ОГЖ = (ШС + ШПР + ШЖ) x 2 = 128 см.
Сумма вытачек по лифу равна (ОГЖ – ОТ) : 2 = (128 – 124) : 2 = 2.
РПЛ = 0; РБЛ = 0; РЗЛ = 2.
Расчет вытачек по поясной части особенностей не имеет.
Проверка: (130 – 128) : 2 = 1 см.

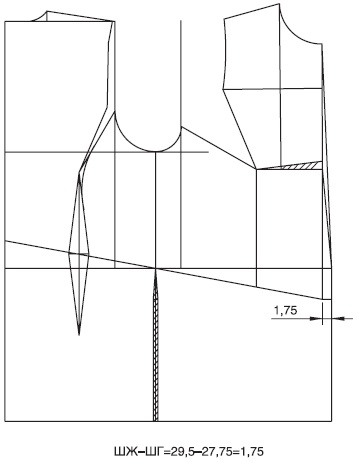

Построение на фигуру с выпуклым животом
Лиф с коротким цельнокроеным рукавом и ластовицей
Для получения основы лифа прямого силуэта достаточно мерок:
ДСТ = 41,5; ДС = 43; ДПЛ = 46;
ШС = 19,5; ШПР = 12; ШГ = 23;
ВГ = 17; ЦГ = 10;
ШПЛ = 10,5;
ТС = 0; ТП = 0.
Для получения приталенного силуэта и выполнения стыковки лифа с поясной частью дополним мерки:
ПХЛ = 3; БХЛ = 0; ЗХЛ = 3.
ПХ = 3/0, первое значение для построения юбки, второе, через косую черту, для выполнения стыковки, при ОТ2 – ПY = 9.
БХ = 6,4/4,5; БY = 22;
ЗХ = 5/2; 3Y = 23;
ОТ = 80; ОТ2 = 90; ОБ = 107; ОГ расч. = 109.
Минимальные расчеты, облегчающие построение:
К = 2,8.
ГПР = расч. + 2К = 15,8 + 5,6 = 21,4.
ШГРЛ = 7,4.
Основу выполним без прибавок на свободное облегание по груди.
Построение спинки
Вычертим сетку чертежа. Сверху вниз проведем вертикаль и отложим на ней значение ДСТ. В том случае, когда линия талии на фигуре горизонтальна, от полученной точки откладываем последовательно значения ШС, ШПР и поднимаем вверх вертикали сетки чертежа.
Глубину проймы в данной конструкции считают по формуле:
ГПР мод. = ГПР расч. + 2К, возможно занижение проймы дополнительно от (К : 2) до К при полной руке. Завышение линии проймы в этой конструкции нежелательно.
Для нашей фигуры глубина проймы равна 21,4 см.
Для получения цельнокроеных рукавов ширину проймы делим пополам.
12 : 2 = 6 см, получаем вертикаль бокового шва.
Построение горловины не отличается от построения основы лифа. Ширина горловины расчетная равна 7,4 см. Ширина горловины рассчитывается исходя из ширины спины без прибавки.
Далее найдем линию наклона плеча и, отложив на ней ширину плеча по мерке, поставим засечку. В конструкциях с цельнокроеным рукавом обязательно достраиваем плечо до сетки чертежа.
