Лиф с коротким цельнокроеным рукавом и ластовицей

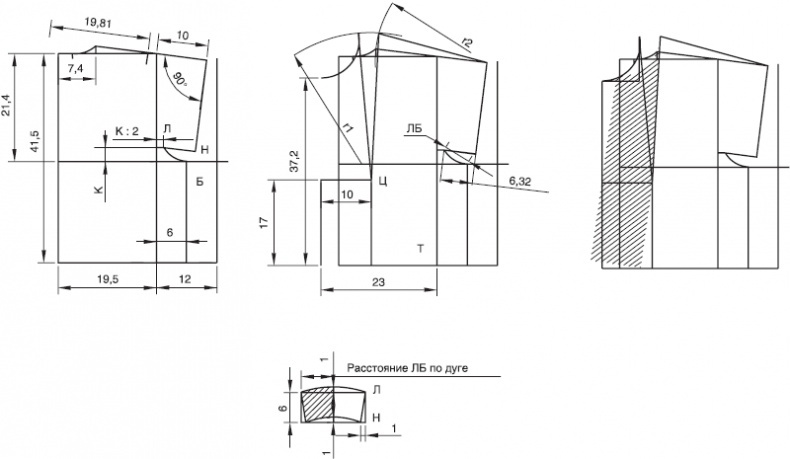

Линию наклона плеча продлеваем вправо на длину рукава. В данной конструкции длина рукава выбирается от 1 до 10 см. Для своего первого построения возьмите длину рукава равную 10 см.
Найдем пересечение линии проймы и левой вертикали проймы. Поднимемся от найденной точки вверх по линии проймы на К, затем вправо на К : 2 и обозначим полученную точку буквой Л (угол втачивания ластовицы). От точки Л проведем наклонную линию параллельно линии наклона рукава. Линию низа рукава оформим под прямым углом к параллелям.
Точки Л и Б соединить лекальной линией от руки. Не бойтесь рисовать от руки. Ваши руки наверняка сделали уже много замечательных вещей, научатся и лекальные линии рисовать.
Если на данном этапе мы ограничиваемся построением цельнокроеного лифа прямого силуэта, то чертеж закончен.
Построение полочки
Построение полочки выполним на основе спинки. Найдем на чертеже точку пересечения линии талии и левой вертикали проймы. Отметим эту точку буквой Т. Влево по линии талии от Т отложим расстояние равное ширине груди. Затем вверх от полученной точки проложим линию середины полочки. Ее высоту посчитаем по формуле: ДПЛ – (ШГРЛ + К : 2), значение в скобках соответствует глубине ростка.
46 – (7,4 + 1,4) = 37,2 см.
Вычертим горловину полочки. Ее параметры соответствуют горловине с основы лифа.
Найдем наиболее выпуклую точку грудных желез. Для этого от линии талии вверх поднимемся на значение ВГ и вправо на значение ЦГ. Полученную точку обозначим точкой Ц. Соединив точку Ц с основанием горловины на полочке, получим первую сторону вытачки.
Построим вытачку на выпуклость грудных желез. Раствором циркуля равным расстоянию от точки Ц до основания шеи проведем вспомогательную дугу r1. Затем радиусом r2 равным расстоянию от нижнего среза рукава до основания шеи на спинке проведем вторую вспомогательную дугу. Пересечение дуг является искомой точкой для построения второй стороны вытачки.
Полученную точку соединим также с нижним срезом рукава, получая плечевой шов полочки. Линии нижнего среза рукава, линии проймы и бокового шва совпадают с соответствующими линиями на чертеже спинки.
Построение ластовицы
Для получения ластовицы с чертежа спинки или полочки необходимо снять следующие параметры. Расстояние от точки Л до точки Н и расстояние от точки Л до точки Б по дуге.
Строим вспомогательный прямоугольник, основание которого равно расстоянию ЛБ (по дуге), умноженному на два. Короткая сторона прямоугольника равна ЛН.
Заузим вспомогательный прямоугольник на 1 см с каждой стороны и изогнем на 1 см посередине основания так, как показано на чертеже.
Заштрихованная часть ластовицы втачивается в спинку, незаштрихованная – в полочку.
В нашем случае длина рукава выбрана максимальная – 10 см. Вы можете уменьшить длину рукава по модели, одновременно уменьшая ширину ластовицы. При некоторой малой длине рукава ластовица исчезает, остается спущенное плечо.
Построенную основу подвергают дальнейшему моделированию.
Реглан мягкой формы
Для построения данной конструкции необходимы следующие мерки. Возьмем также небольшие прибавки к ШС, ШПР, ШГ.
ДСТ = 43,5; ДС = 46; ДПЛ = 55;
ШС = 18,8 + 1 = 19,8;
ШПР = 12 + 1 = 13; ШГ = 26 + 1 = 27;
ВГ = 25; ЦГ = 12; ШПЛ = 11,5;
ТС = 5 вверх; ТП = 4 вниз;
ПХЛ = 1,2; БХЛ = 0; ЗХЛ = 4;
ОТ = 86; ОТ2 = 93; ОБ = 110;
ДР = 61; ПХ = 1,7; БХ = 4,5; ЗХ = 7;
ПY = 5; БY = 21; ЗY = 18.
Расчеты:
К = 2,7 ГПР мод. = расч. + 2К = 16,5 + 5,4 = 21,9
ШГРЛ = 7,1
Ширина горловины всегда рассчитывается исходя из ширины спины без прибавки.
Точка касания = ГПР модельная x 0,38 = 8,3.

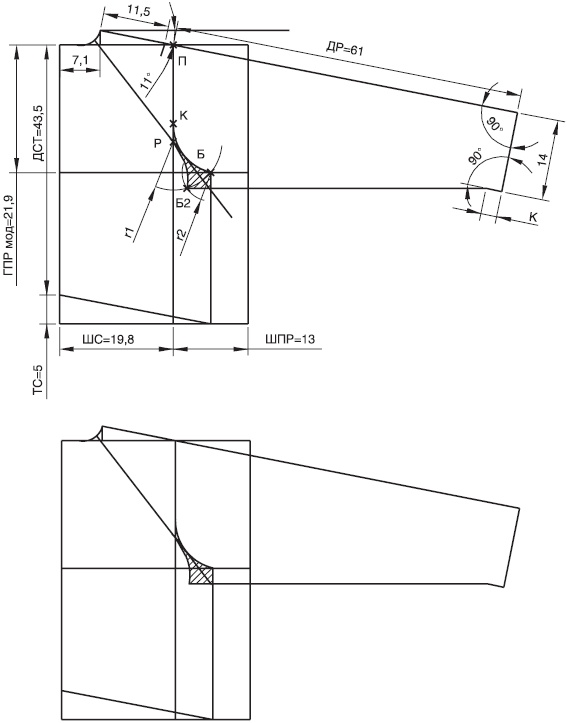

Построение спинки
По вертикали середины спинки последовательно откладываем значения ДСТ, ТС. От полученной точки проводим горизонталь. На горизонтали откладываем ШС с прибавкой и ШПР с прибавкой. От полученных точек поднимаем вверх вертикали.
Во всех рукавах покроя реглан пройма для получения бокового шва делится пополам.
Глубина проймы в данной конструкции определяется по формуле:
ГПР мод. = расч. + 2К = 16,5 + 5,4 = 21,9 см. На пересечении линии проймы и бокового шва ставим точку Б.
Реглан мягкой формы. Построение спинки
Вычерчиваем горловину спинки известным вам способом.
ШГРЛ = ШС x 0,38 = 18,8 х 0,38 = 7,1 см.
Вверх откладываем значение глубины ростка по спинке.
ДС – ДСТ = 46 – 43,5 = 2,5 см.
От полученной точки через пересечение на сетке чертежа проводим линию наклона плеча, на которой откладываем ШПЛ. В том случае, когда плечо не доходит до сетки чертежа, доводим его до пересечения, точка П.
От точки П на продолжении линии плеча откладываем значение длины рукава, ДР = 61 см.
Угол наклона рукава в регланах мягкой формы колеблется от 10 до 15 градусов. В нашем случае составляет 11 градусов.
Под прямым углом строим линию нижнего среза рукава. Ее размеры определяем следующим образом. Из желаемой ширины рукава по линии низа вычитаем 2 см и делим на два. Полученное значение является шириной рукава по линии низа на полочке. Со стороны спинки это значение больше на 2 см.
Например, желаемая ширина рукава в изделии 26 см, тогда (26 – 2) : 2 = 12 см. Значит, ширина рукава по линии низа на полочке равна 12 см, а на спинке соответственно 14 см.
Под прямым углом к линии низа строим перпендикуляр размером К. На этом построение рукава пока оставляем.
Возвращаемся к участку проймы. Для нахождения точки касания К полученную глубину проймы модельную разбиваем в пропорциях золотого сечения, 8,3 см. Откладываем эту величину от линии проймы вверх. Выполняем циркулем сопряжение точек К и Б по всем правилам. Радиус сопряжения 8,3 см.
Для нанесения линии реглана выбираем на горловине спинки любую точку и проводим от нее касательную к линии проймы.
Линия реглана пересекает сетку чертежа в точке Р. Ножку циркуля ставим в точку Р и r1 равным РБ проводим влево и вниз дугу. Следующую дугу проводим из точки Б, радиусом r2 равным 5 см. Величина второго радиуса определяется углом наклона рукава, а не параметрами фигуры. На пересечении дуг получаем точку Б2.
