Вычерчиваем горловину спинки. ШГРЛ = ШС х 0,38 = 6,2 см.

Вверх откладываем значение глубины ростка по спинке.

ДС – ДСТ = 41,5 – 39,5 = 2 см.

От полученной точки через пересечение на сетке чертежа проводим линию наклона плеча, на которой откладываем ШПЛ. В том случае, когда плечо не доходит до сетки чертежа, доводим его до пересечения, точка П.

Выбираем угол наклона рукава. В конструкциях «Реглан классический» угол наклона рукава выбирается в пределах 30-45 градусов. Максимальный угол наклона дает более красивую скульптурную форму рукава, но ограничивает свободу движения. Меньший угол наклона 30-35 градусов обеспечивает большую свободу и рекомендуется для фигур с большой полнотой руки. Мы выбираем угол 45 градусов.

От точки П в выбранном направлении откладываем значение длины рукава, ДР = 60,5 см.

Под прямым углом строим линию нижнего среза рукава. Ее размеры определяем следующим образом. Из желаемой ширины рукава по линии низа вычитаем 2 см и делим на два. Полученное значение является шириной рукава по линии низа на полочке. Со стороны спинки это значение больше на 2 см.

Желаемая ширина по линии низа в готовом изделии 20 см.

(20 – 2) : 2 = 9 см ширина рукава по линии низа на полочке, 11 см ширина рукава спинки.

Под прямым углом к линии низа строим перпендикуляр размером К. На этом построение рукава пока оставляем.

Возвращаемся к участку проймы. Для нахождения точки касания К полученную глубину проймы модельную разбиваем в пропорциях золотого сечения, 7,4. Откладываем эту величину от линии проймы вверх. Выполняем циркулем сопряжение точек К и Б по всем правилам. Радиус сопряжения 7,4 см.

Переходим ко второму чертежу. Для нанесения линии реглана выбираем на горловине спинки любую точку и проводим от нее касательную к линии проймы. Расстояние от точки Г до точки Р измеряем и делим пополам. Из найденной точки r1 = 1 : 2ГР проводим дугу влево и вниз. От точки Р откладываем по дуге влево К. r2 = 2,4 см.

Из точки, являющейся пересечением двух предыдущих дуг, проводим еще одну дугу радиусом r3 = РБ. Полученная этим радиусом дуга r3 как бы «повисает в воздухе». Ограничиваем дугу r3 дугой r4, проведенной из точки Б r4 = 10 см. Копируем кривую проймы, соединяя полученные точки.

При угле наклона рукава в 45 градусов радиус дуги равен 10 см, при угле в 30 градусов радиус должен быть равен 5 см. На выбор радиуса второй дуги оказывает влияние также полнота руки и свойства выбранной ткани.

Далее по расчетам стыковки оформим талиевую и боковую вытачки. Вершину талиевой вытачки на спинке определим как ДСТ х 0,38 = 39,5 х 0,38 = 15 см. Соединим полученную точку с точкой К лекальной линией. Выпуклость лекальной линии должна быть небольшой. Положение талиевой вытачки на горизонтали талии может быть произвольным. В данном случае величина нахлеста мала и может быть игнорирована, то есть заменена вытачками. Можно, наоборот, оставить нахлест и вывести его в рельеф.

Спинка построена. На чертеже «Реглан классический. Построение спинки» детали кроя прорисованы отдельно.

Построение полочки

Чертеж «Реглан классический. Построение полочки»

Лучшие модели на любую фигуру без примерок и подгонок

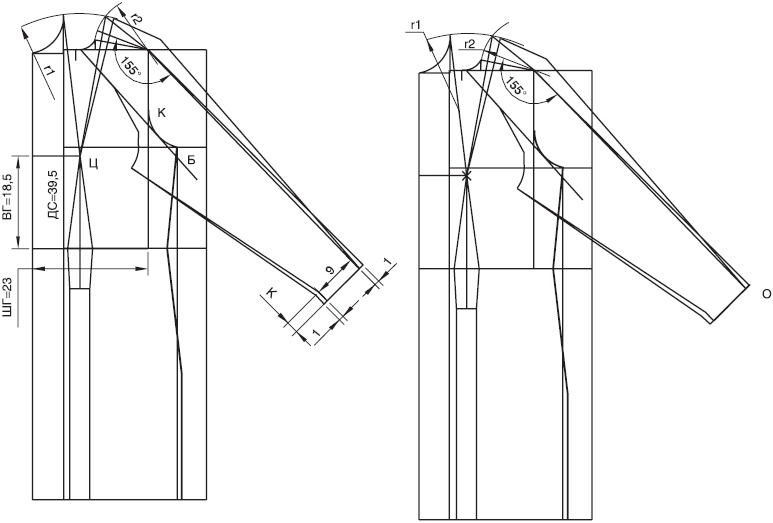

Реглан классический. Построение полочки


Лучшие модели на любую фигуру без примерок и подгонок

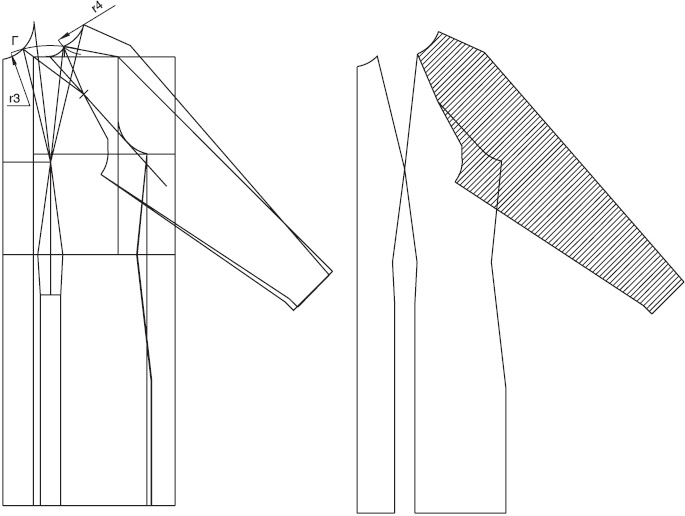

Реглан классический. Построение полочки-2


Построение полочки выполняем на чертеже спинки. Найдем пересечение линии талии и вертикали проймы. Отложим от полученной точки влево ширину груди. Вверх откладываем значение ДПЛ – (ШГРЛ + К : 2), получая линию середины переда. Значение в скобках равно глубине ростка по полочке. Вычертим горловину полочки. ШГРЛ = 6,2 см, глубина ростка – 7,4 см. Найдем наиболее выпуклую точку груди, обозначим ее буквой Ц.

Соединим точку основания шеи и точку Ц, получая левую сторону нагрудной вытачки. Правую сторону нагрудной вытачки получаем на пересечении двух вспомогательных дуг. Первая r1, центр в точке Ц, раствор от Ц до основания шеи. Вторая дуга r2. Радиус второй дуги равен ширине плеча. На пересечении вспомогательных дуг r1 и r2 получаем точку, являющуюся концом правой стороны нагрудной вытачки.

Оформляем талиевую вытачку по расчету стыковки так, как показано на чертеже.

Линия бокового шва совпадает с линией бокового шва спинки.

Переходим ко второму чертежу.

Угол между линией плеча и линией наклона рукава должен составлять 150-160 градусов. Как минимум, плечо полочки может совпадать с плечом спинки на сутулых фигурах.

Если угол попадает в допустимые пределы, то построение можно считать законченным. Однако при большой выпуклости груди угол приближается к 180 градусам. Это недопустимо. В этом случае выполняем дополнительные построения.

От линии наклона рукава отложим на дугу r2 желаемый и возможный угол, например 155 градусов. Соединим полученную точку с концом плеча. Будем считать этот отрезок новой линией плеча.

Новую линию плеча и линию наклона рукава повернем вокруг точки О до пересечения новой линии плеча с дугой r1. Результат поворота показан на чертеже «Реглан классический. Построение полочки» и является новой и окончательной линией плеча и рукава в конструкции.

Теперь можно непосредственно перейти к построению реглана. Чертеж «Реглан классический. Построение полочки-2». Как правило, линия реглана, построенная на спинке, проходит мимо горловины полочки. Поэтому вы можете сами выбрать желаемую точку на горловине полочки, через которую проведете линию реглана полочки. Выбранную точку Г соединим с серединой реглана на спинке.

Для перенесения нагрудной вытачки в линию реглана проведем также две вспомогательные дуги, r3 и r4. Радиус дуги r3 равен расстоянию от точки Ц до точки Г. Радиус r4 равен расстоянию от точки Г до основания шеи. Дуга радиусом r4 откладывается от правой стороны нагрудной вытачки. Часть горловины полочки, отсеченная линией реглана, копируется вправо. Пересечение дуг r3 и r4 соединяется с точкой Ц и серединой реглана на спинке.

Окончательный вид деталей кроя показан на последнем чертеже. Основное построение подвергается вторичному моделированию.
