Дефекты брюк

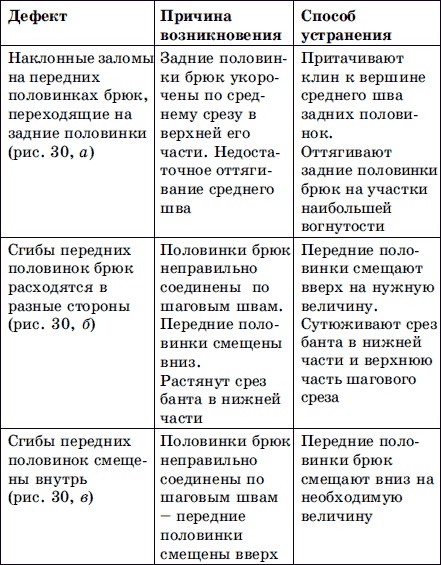

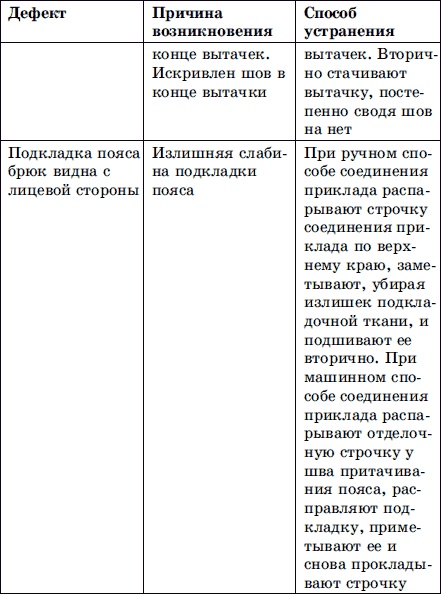

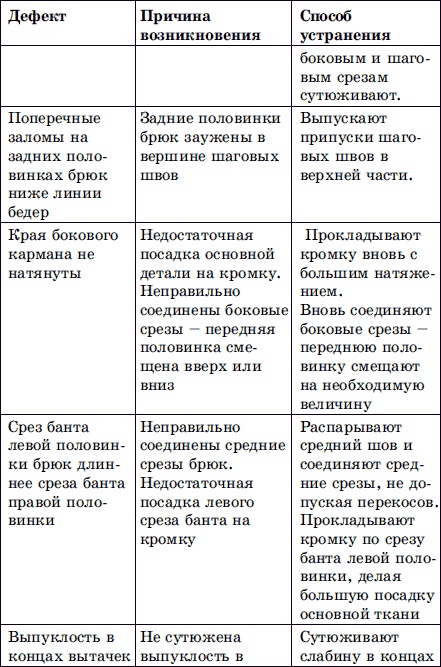

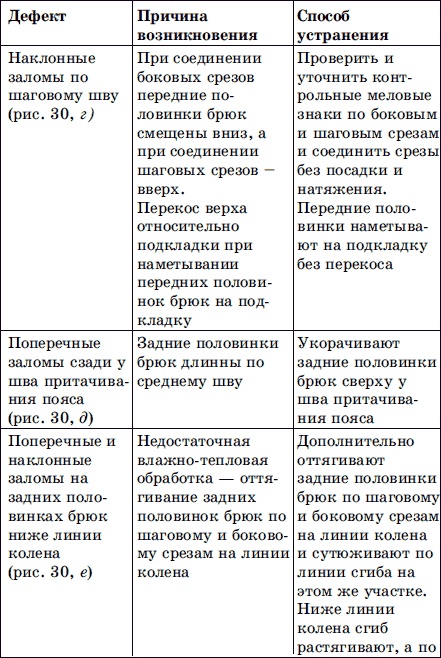

Дефекты брюк, их причины и способы устранения

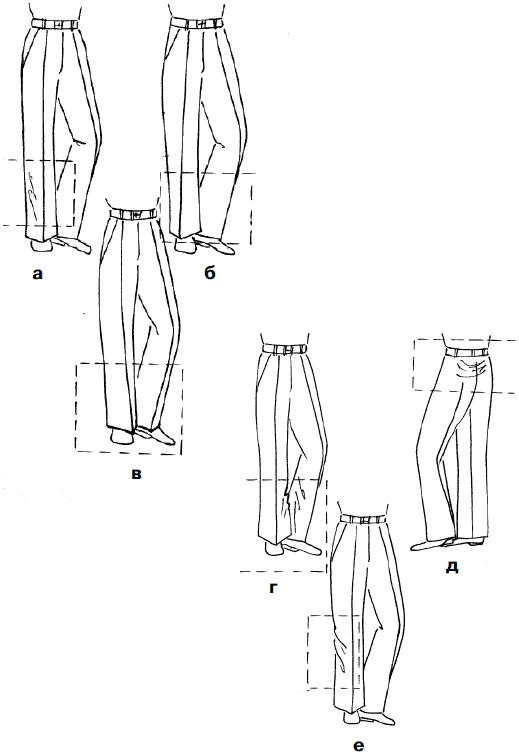

Рис. 30. Дефекты брюк
Жилеты
Жилет является декоративным дополнением к современному мужскому костюму. Его форма, линия и пропорция тесно увязаны с пиджаком. Наиболее популярная сегодня модель – жилетка с шестью пуговицами, невысокая, почти не заметня под пиджаком.
Конструирование жилетов в основном ведется по расчетам, принятым для конструирования пиджака, с некоторыми небольшими отклонениями. В настоящее время жилет может иметь самостоятельное значение и носится без пиджака. Если жилет является дополнением к пиджаку, его спинку изготовляют из подкладочной ткани. При самостоятельном использовании жилета его спинку изготовляют из ткани верха.
Однобортные жилеты могут сочетаться с однобортным или двубортным пиджаком, двубортные – с однобортным пиджаком.
Костюмный жилет
(основной чертеж)
Необходимые мерки:
Сш = 20,5
Сг = 50
Cт = 44
Сб = 52
Шг = 19,2
Дтп = 55,6
Шс = 20,4
Дтс = 45,5
Впрз = 21,4
Ввж = 23 (высота выреза жилета)
Высоту выреза жилета Ввж определяют от точки основания шеи до желаемого уровня выреза жилета. Высота выреза жилета непостоянна и зависит от фасона и замысла костюма в целом.
Прибавки:
Пг = 4
Пшг = 2
Пшс = 2
Рис. 31. Костюмный мужской жилет
Размер 50, рост III
Построение чертежа:
Спинка.
Для построения жилета строят прямой угол с вершиной в точке А.
1. Линия талии.
Уровень линии талии определяется отрезком: АТ = Дтс + Пдтс = 45,5 + 1 = 46,5 см.
2. Линия груди.
Уровень линии груди первым способом определяют по формуле:
АГ = Впрз + 4,5 = 21,4 + 4,5 = 25,9 см.
Уровень линии груди вторым способом определяют по формуле: ТГ = Вб – 3,5 = 24,1 – 3,5 = 20,6 см.

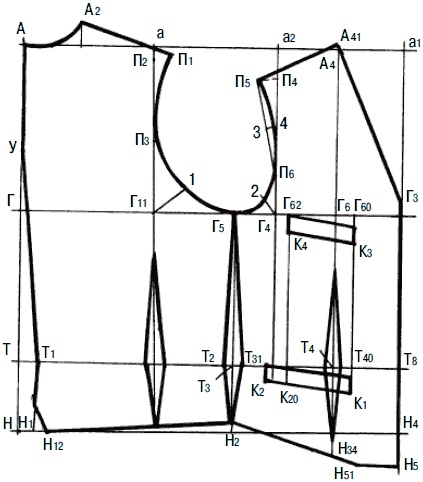

Рис. 32. Чертеж-основа
3. Уровень выпуклости лопаток.
Уровень выпуклости лопаток определяет отрезок:
АУ = 0,3Дтс = 0,3x43,5 = 13,7 см.
4. Длина жилета.
Определяется отрезок:
АН = АТ + (8… 10) = 46,5 + 10 = 56,5 см (ТН = 8…10 см).
5. Средняя линия спинки.
Прогиб средней линии спинки на линии талии ТТ1 = 3 см. Отведение средней линии спинки на линии низа НН1 = 1,5 см. От точки Т1 вниз по линии Т1Н1 откладывают 5 см (точка Н11). От точки Н1 вправо по горизонтали откладывают 3 см (точка Н12). Точки Н11 и Н12 соединяют прямой линией.
Среднюю линию спинки проводят через точки А, У, Т1 и Н11 и Н12.
6. Ширина спинки.
Средняя линия спинки пересекается с линией груди в точке Г10. От точки Г10 вправо откладывают ширину спинки Г10Г11 = 19,4 см.
7. Ширина проймы.
Ширина проймы составляет Г11Г4 = 17 см и ширину полочки Г3Г4 = 18,2 см.
8. Линия полузаноса.
Через точку Г3 проводят вертикаль, которая пересекается с горизонталью, проведенной из точки А в точке а1; с горизонталью из точки Т – в точке Т8; с горизонталью из точки Н – в точке Н4. От точки Н4 вниз по линии А1Н4 откладывают 5,5 см (точка Н5).
От точки А вправо по горизонтали откладывают отрезок, равный отрезку Г10Г11 (точка а); от точки а1 влево откладывают отрезок, равный отрезку Г3Г4 (точка А2). Точки Г11 и а, а также Г4 и а2 соединяют прямыми линиями.
9. Ширина горловины спинки.
Ширина горловины спинки определяется отрезком:
АА1 = Сш/3 + Пшр. горл = 20,5/3 + 1,3 = 8,1 см.
10. Высота горловины спинки.
Определяется отрезком:
А1А2 = АА1/3 + Пшов = 8,1/3 + 1 = 3,7 см.
11. Высота проймы спинки.
Определяется отрезком Г11П2 = Впрз = 24,5 см.
Длина плечевого шва откладывается от точки А2 через точку П2. При этом П2П1 = 2…2,5 см.
Вспомогательная точка 1 находится на биссектрисе угла Г11 1 = 4,2 см.
Точка П3 находится на пересечении горизонтали, проведенной из точки У и прямой Г11а. Линию проймы спинки проводят через точки П1, П3, 1 и Г5.
12. Боковой срез.
Боковой срез спинки строят на вертикали, опущенной из точки Г5, которая пересекается с линией талии в точке Т3, а с линией низа – в точке Н2. Вверх от точки Н2 откладывают 1 см (точка Н21). Влево от точки Т3 откладывают 1 см (точка Т2).
Точки Н12 и Н21 соединяют прямой. Линию бокового среза спинки проводят через точки Г5Т2Н21.
