13. Расчет вытачек.
В жилете по линии талии обычно проектируют вытачки. Сумму растворов вытачек по линии талии определяют по формуле:
(Сг + Пг) – (Ст + Пт) = (50 + 2,5) – (44 + 2,5) = 6 см.
Полученную величину делят на 3 (для полочки, спинки, бокового шва в равных частях), то есть одна вытачка будет составлять 2 см.
Вытачки на спинке строят на вертикали, проведенной из точки Г11 до линии низа. Верхний конец вытачки расположен ниже точки Г11 на 7,5 см.
Полочка.
1. Ширина горловины.
Для определения точки А4 отрезок а1а2 делят пополам. Через точку А4 проводят вертикаль вниз до пересечения с линией талии в точке Т4. От точки Т4 вверх по вертикали откладывают отрезок, который определяет положение высшей точки горловины, равный мерке Дтп = 48 см.
2. Высота проймы полочки.
Определяется отрезком Г4П4 = 21,5 см.
3. Скос линии плечевого среза.
А41П5 = 16 см (по мерке). Точка П6 – точка касания проймы линии:
Г4П4 = 6 см.
4. Линия проймы.
Вспомогательная точка 2 находится на биссектрисе угла Г4 = Г11 1 – 1 см. Вспомогательная точка 3 – на середине отрезка П5П6. Вспомогательная точка 4 откладывается вправо от точки 3 на 1 см. Линию проймы проводят через точки П5, 4, П6, 2 и Г5.
5. Боковой срез полочки.
Прогиб бокового среза полочки на линии талии Т2Т31 = 1 см. Линию бокового среза полочки проводят через точки Г5, Т31 и Н21.
6. Посторонние линии карманов.
Передние концы бокового и верхнего карманов должны находиться на вертикали, проходящей через точки Г60 и Т40. Положение точек Г60 и Т40 определяют, отложив вправо от точки Г6 на линии груди и точки Т4 на линии талии 2 см.
От точки Г60 влево по горизонтали откладывают ширину листочки (точка Г62). От точки Г60 вниз по вертикали откладывают 3 см (точка К3). От точки Г62 вниз по вертикали откладывают 2 см (точка К4). Ширина листочки верхнего кармана равна 2 см.
Длина верхней листочки унифицирована по размерам изделия (см):
• для 44-48-го размеров – 8;
• для 50-54-го размеров – 9-9,5;
• для 56-64-го размеров – 9,5-10.
От точки Т40 вниз по вертикали откладывают 3,5 см (точка К1). Через точки Г62 и К4 проводят вертикаль вниз до пересечения с линией талии в точке Т41. От этой точки вниз по вертикали откладывают 2,5 см (точка К20). Через точки К1 и К20 проводят прямую влево, на которой от точки К20 откладывают отрезок К20К2 = 3 см.
Ширина листочки бокового кармана равна 2,5 см.
7. Построение передней вытачки
Переднюю вытачку строят на вертикали А41Т4. Верхний конец вытачки не доходит до точки Г41 на 7 см.
В жилете может проектироваться хлястик, который втачивается в вытачки на спинке. Ширина хлястика в местах втачивания 3 см, в концах – 2 см.
Модели жилетов, построенные на базе основного чертежа
На одной конструктивной основе можно строить самые разнообразные модели. Мы предлагаем несколько самых популярных моделей. На чертежах, прилагаемых ниже, точками отмечены выступающие места, отличающие новый чертеж от чертежа-основы.

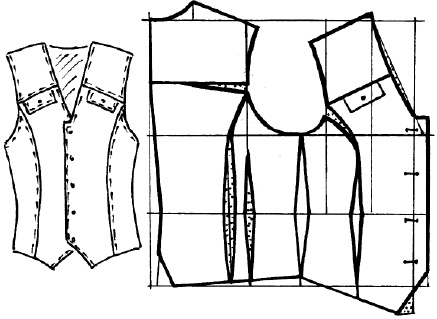

Однобортный жилет (рис. 33). Спинка и полочка жилета с отрезными кокетками. В шве кокетки полочки – клапан с петлей. По линии передней вытачки проходит рельеф. На спинке вытачка перемещена влево. На линии вытачки располагается рельеф. Спинка по линии талии расширена для стягивания резинкой. Прогиб выреза жилета несколько увеличен: линия полузаноса в верхней части расположена под прямым углом к вырезу горловины. Застежка на пяти пуговицах.
Рис. 33. Однобортный жилет
Жилет с накладными карманами (рис. 34). Спинка и полочка жилета с отрезными кокетками в верхней части. На полочке накладной настрочной декоративный карман, через который проходит планка. Планка от линии груди до низа совмещается с линией А4Т4; от линии груди она проходит вверх до середины линии кокетки. Планка прикреплена к карману шнурком, продетым через отверстия металлических фестонов.
Рис. 34. Жилет с накладными карманами
На спинке планка от кокетки является как бы продолжением планки на полочке. Под планкой на уровне талии проходит хлястик, закрепленный в вытачках спинки. Планки настрачиваются двумя декоративными строчками. Вытачка полочки переводится в боковой шов. Ширина полузаноса в верхней части 6,5 см, внизу – 5,5 см.

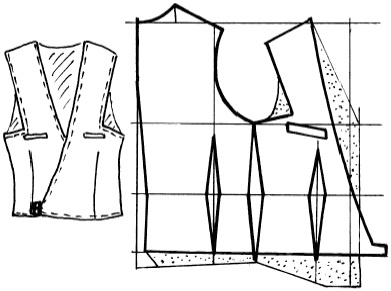

Жилет из кожи (замши) с прямоугольной проймой (рис. 35). В оформление глубины и длины выреза жилета вносят изменения. Вырез жилета внизу заканчивается выступом с двумя петлями. На уровне выступа в переднюю вытачку втачивается шлевка с пряжкой. На шлевке две пуговицы.
Рис. 35. Жилет с прямоугольной проймой
Пройма на полочке имеет прямоугольный вырез. Для его построения вверх от точки Г4 откладывают 1,5 см и через полученную точку и точку Г5 проводят вправо прямую, которая пересекается с перпендикуляром, проведенным к этой прямой из точки Г5, в точке Г'4. Линию проймы на полочке проводят через точки П5, Г'4, Г5. На полочке узкая листочка.

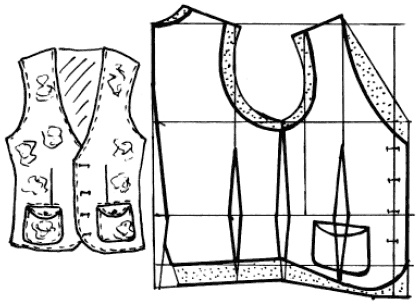

Цветастый жилет (рис. 36). Жилет удлиненный, полочка имеет внизу скругление. Вырез жилета глубокий. Пройма расширена и углублена. Боковые карманы накладные с фигурными клапанами. Раствор вытачки перенесен в боковые швы. Такой жилет можно сшить из яркой цветастой ткани.
Рис. 36. Цветастый жилет
