7. Линия локтя.
Рассчитывается по формуле и откладывается вниз.
Получаем О3Л = Др/2 + 5 = 66/2 + 5 = 38 см.
Через точку Рл провести вертикаль до линии локтя, поставить точку Л2, вверху точку О4.
8. Ширина рукава внизу.
Соединить точки Л2 и Н2.
9. Скос низа рукава.
НН1 = Шр (по модели) = 1 (шов) = 17,5 см, откладываем влево от точки Н. Далее точку Н занижаем на 2,5 см и получаем точку Н2.
Н1Н2 = 2,5 см.
10. Линия локтевого переката.
Оформить линию локтевого переката:
Л2Л3 = 1 см.
Линию локтевого переката провести через точки Рл, Л3, Н2. Сделать прогиб в сторону центральной линии от точки Л и обозначить новую точку Л1.
ЛЛ1 = 1 см.
Линию переднего переката провести через точки Рп, Л1,Н.
11. Контрольные надсечки.
Рп1 = Г4Г6 (с полы) = 6 см. Затем от точки 1 до точки 11 откладывают вправо 0,7 см.
РлР3 = Г1П3 (со спины) = 10,2 см.
Р3,Р31 = 0,7 см.
12. Вспомогательные точки для оката рукава.
О4О6 = (О4О2)/ 2.
О3О5 = (О2О3)/2 – 2 = 10,7/2 – 2 = 3,3.
Соединить отрезком точки О5 и 11, аналогично соединить точки О6 и Р31 прямой линией.
О53 = от 2 до 2,5 по биссектрисе 2,2 см.
О62 = от 1 до 1,5 по биссектрисе 1,2 см.
Линию оката верхней части рукава провести через точки Р31, 2, О2, 3, 11.
13. Вспомогательные точки для нижней части оката рукава.
Р3Р32 = 0,7 см.
Соединяем точки 1 и 1' отрезком, равным 0,7 см.
О1О11 = 1,5 (2 см) вправо от О1.
Соединить прямой линией точки Р32, О11, на середине полученного отрезка поставить точку 4.
От точки 4 сделать прогиб на 1,5 см. Получаем точку 5.
Рп 2' = Г42 (с полы) + расстояние от 1 до 1' = 2,8 + 0,7 = 3,5 см.
Линию оката нижней части вывести плавной дугой через точки Р32, 5, О11, 2', 1'.
Нижний срез оката рукава нижней половинки провести с учетом шва.
14. Ширина переднего переката.
РпР1 = Л1Л5 = НН4 = Шпер + 1 (шов) = 4 см.
15. Положение переднего среза нижней половинки.
РпР5 = Л1Л4 = НН3 = Шперек (в готовом виде) + 1 см = 2 см.
Соединить точки Н4, Л5, Р1, продолжить линию вверх. На пересечении с горизонтальной линией из точки Р51м с учетом на шов поставить точку Р11.
Н-Н41 = от 0,5 до 0,7 см
16. Ширина локтевого переката вверху.
РлР4 = 2 см по локтевому срезу.
Эта величина может быть увеличена до 6 см в зависимости от желания.
Шпер внизу = 1,5 (2) см
Соединить точки Р4Н2 прямой и на линии локтя сделать прогиб величиной 1 см. Поставить точку Л7. Линию локтевого переката провести, соединяя точки Н2, Л7, Р4, и продолжить вверх, до пересечения с нижней частью оката. Поставить точку Р41 и провести из нее влево горизонталь до пересечения с вертикалью из точки О4. Поставить Р8
Развернуть рукав по локтевому перекату:
Р8Р42 = Р8Р41
РлР2 = РлР4 = 2 см.
Соединить точки Р2Н2 и на пересечении с линией локтя поставить точку Л8. Прогиб от Л8 до Л9 составляет 1 см.
Соединить точки Н2, Л9, Р2, Р42 и продолжить вверх линию на 0,5 см (на посадку).
17. Припуск на шлицу.
В зависимости от модели рукав может быть оформлен шлицей. Тогда по локтевому срезу верхней и нижней половинки добавляется по 3 см по ширине. Длина шлицы составляет 12 см.
Пальто с рукавом, реглан
Построение этой модели производится на основе базового чертежа.
Рис. 76. Пальто с рукавом-реглан
Необходимые мерки:
Сш = 19
Сг1 = 46
Сг2 = 44
Ст = 35
Сб = 45,6
Шг = 17,2
Дтс = 47
Дтп = 44,6
Впрз = 24
Впк = 45,9
Шс = 18,9
Оп = 27,7
Шп = 15
Др = 56,5
Вппк = 43,9
Дп = 84
Прибавки:
Пшг = 12
Пшс = 3
Пг = 3
Пспр = 4,5
Пшр = 1,5
Пдтс = 1
Поп = 13,3

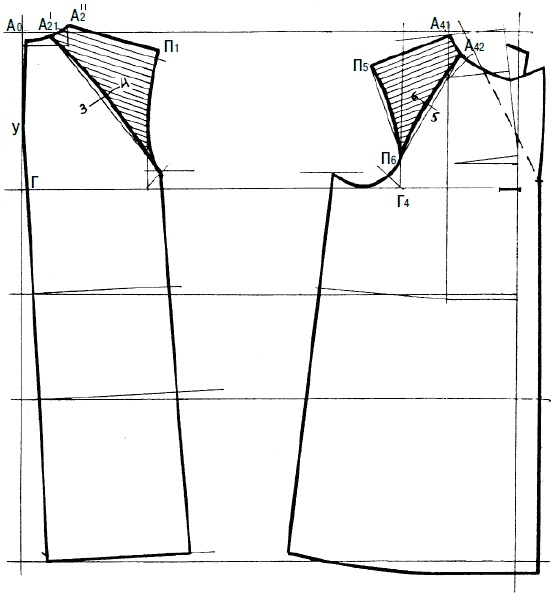

Рис. 77. Пальто с рукавом-реглан на основе втачного
Чертеж дан на 44-й размер, III рост.
1. Построение задней половинки рукава.
Измерить пройму спинки от точки П3 до точки П11 и отложить от точки П31 по окату рукава это расстояние, поставить точку О2.
Из точки О21 провести дугу радиусом = Шп + 1 (посадка).
От точки П3 измерить расстояние до точки А2' и провести вторую дугу радиусом = П31А2' из точки П31.
Точки А2' и О21 соединяются прямой. Точка О21 соединяется плавной кривой с линией верхнего среза рукава.
