Конструкцию строят на чертеже изделия с втачными рукавами. Боковой шов обычно на середине проймы. Прибавка на свободу облегания по линии груди увеличивается. Вытачка с плечевого среза на спинке переводится в росток, с наиболее характерным вариантом положения плечевого шва. Она переводится в сторону полы на 1-2 см, в зависимости от модели перевод может быть увеличен.
В зависимости от мягкости изделия выбирается прибавка по линии груди, дополнительное углубление проймы и расширение плеча. В данной модели мягкость выбрана умеренная, то есть как можно больше приближенная к изделию с втачными рукавами.
Необходимые мерки:
Сш = 19,9; Сг3 = 46;
Сг2 = 48; Ст = 38;
Сб = 48; Шг = 18;
Дтс = 48; Дтп2 = 45,9;
Впрз = 24,6; Впк = 46,9;
Шс = 19,4; Шп = 15,3;
Др = 58,8; Оп = 29,2;
Вппк = 45,4.
Прибавки:
Пг = 2 (доп. расш.)
Пшг = 1,5
Пшс = 1,5
Рис. 108. Чертеж джинсовой куртки рубашечного покроя
Чертеж дан на 46-й размер, IV рост
Построение чертежа:
1. Построение сетки.
Сетка строится на базе основного чертежа.
2. Углубление проймы.
Для нашей модели выбрано дополнительное углубление проймы, равное 5 см. От точки Г1 вниз по прямой откладываем 5 см. Получаем точку Г41.
Г1Г11 = Г4Г41 = 5 см.
3. Расширение плеча.
Дополнительное расширение плеча рассчитывается по формуле:
П1П11 = П51П52 = 2 см.
4. Расширение спинки и полочки.
Расширение спинки и полочки в точках касания:
П3П31 = П6П61 = 1 см
Это расширение зависит от удлинения плечевого среза и дополнительного углубления проймы.
Расширение спинки и полочки в точках может быть дополнительно увеличено на 2-2,5 см при значительном удлинении ширины плеча и углублении проймы.
Биссектриса угла Г11:
(Г11Г12 = Г1 1 (со спины) + П3П31 + (Г1Г11)/10 = 4 + 1 (расширение) + 0,5 = 5,5
5. Ширина спинки внизу:
Н1Н2 = ГГ2 + 1.
6. Расширение спинки по линии груди.
Дополнительное расширение спинки по линии груди Г2Г21 = 1,5 см.
Из точки Г11 провести горизонталь, на пересечении с боковым срезом поставить точку Г22.
7. Плечевой шов.
Переносится в сторону полы в зависимости от модели:
А2А21 = П11П12 = 2 см.
Полочку на эти 2 см уменьшить:
А41А42 = П5П51 = 2 с м.
Концы плечевых срезов на 0,5-1,5 см, в зависимости от удлинения плеча, срезаются вниз.
Биссектриса угла Г41
Г41Г43 = Г4 2 (с полы) + П6П61 + Г4Г41 /10 = 4 см.
8. Расширение полы.
Дополнительное расширение полы по линии груди Г2Г23 = 1,5 см.
Рубашечный рукав
Построение чертежа:
1. Ширина рукава.
Определяется в зависимости от длины проймы и высоты оката.
2. Высота оката.
От точки О1 отложить вверх по прямой выбранную величину оката:
О1О2 = 3-7 см (для изделий мягкой формы);
О1О2 = 8-11 см (для изделий средней мягкости;
О1О2 = 12-16 см (для изделий сильной мягкости).
В нашем случае – 14 см.
На горизонтали, проведенной через точку О1 из точки О2 вправо и влево сделать засечки радиусом равным половине длины проймы:
О2Р1 = О2Р2 = длина проймы, где (длина пр.)/2 = сумме длин пройм спинки и полочки.
3. Положение перекатов.
Передний перекат определяется: О1Рп = О1Р2 /2.
Локтевой перекат определяется: О1Рл = О1Рл/2.

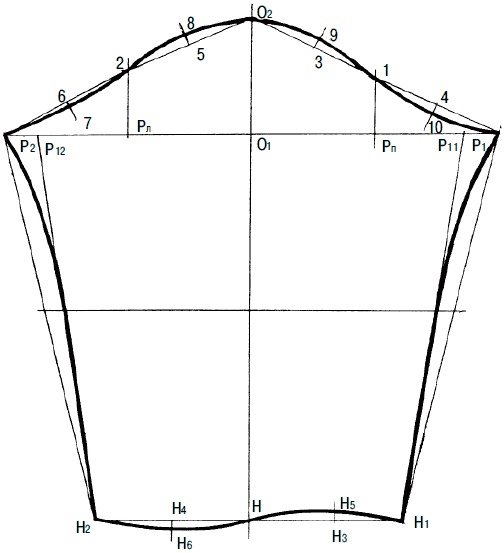

Рис. 109. Чертеж рубашечного рукава
4. Вспомогательные точки:
Рп1 = О1О2 /2, при высоте оката до 10 см;
Рп1 = О1О2 /2 – 0,5, при высоте оката свыше 10 см.
В нашем случае Рп1 = 14/2 – 0,5 = 6,5;
Рл2 = Рп1 + 1 = 7,5 см.
Точки 1 и 2 соединить с точками О2Р1Р2. На середине этих отрезков провести перепендикуляр.
Расстояние от точки 3 до точки 9 и от точки 5 до точки 8 составляет 0,5-1,5 см.
В зависимости от высоты оката расстояние от точки 4 до точки 10 равно: О1О2 /10 = 1,4 см.
Расстояние от точки 6 до точки 7 равно расстоянию от точек (4 и 10)/2 и составляет 0,7 см.
Линию оката провести через точки Р1, 10, 1, 9, О2, 8, 2, 7, Р2. Затем измерить длину оката рукава, сопоставить с длиной проймы по спинке и полочке. Внести поправку в ширину рукава с учетом требуемой посадки по окату.
5. Величина посадки.
Величина посадки в рукавах с высотой оката до 10 см = 1 см, свыше 10 см – около 1,5-2 см.
6. Низ рукава.
Низ рукава в зависимости от модели может быть широким, собранным на резинку, манжету или узким. В зависимости от формы рукава передние и задние его срезы могут быть оформлены выемкой вверху в виде ластовицы.
7. Ширина ластовицы:
