Р1Р11 = Р2Р12 = 2-5 см.
Куртка с квадратной проймой
Необходимые мерки:
Сш = 19,9
Сг3 = 46
Сг2 = 48
Ст = 38
Сб = 48
Шг = 18
Дтс = 48
Дтп = 45,9
Впрз = 24,6
Впк = 46,9
Шс = 19,4
Шп = 15,3
Др = 58,8
Оп = 29,2
Вппк = 45,4
Прибавки:
Пг = 14 + 3 (доп. расш.)
Пшг = 3,5
Пшс = 3,5
Рис. 110. Куртка с квадратной проймой
Чертеж дан на 46-й размер, IV рост
Построение чертежа.
Для построения модели необходимо нижнюю часть углубленной проймы оформить под прямым углом к линии основания проймы. Дополнительное углубление проймы составит от 4 до 8 см.
Для получения четкой линии втачивания рукава в пройму длину плечевых срезов оставляют естественной или несколько ее сокращают.
Перевод плечевых срезов в сторону полы зависит от модели. В разных изделиях плечевые срезы могут быть естественной длины или удлиненными с переводом или без перевода в сторону полы.
Для правильного оформления линии проймы ширину ее в нижней части уменьшить:
Г11Г12 = Г41Г42 = от 0,7 до 1 см в разные стороны.

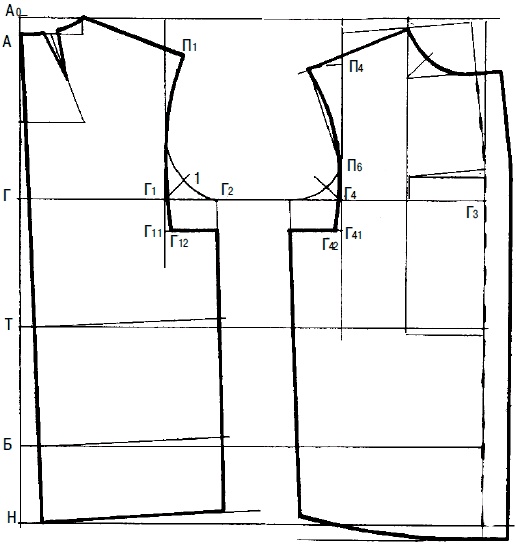

Рис. 111. Чертеж куртки с квадратной проймой
Построение чертежа дается не очень подробно, потому что используется приведенная в предыдущей модели основа.
Рукав с квадратной проймой
Построение чертежа.
1. Высота оката.
Рукава к изделиям с квадратной проймой строят с высотой оката от 8 до 14 см.
2. Ширина рукава.
Для определения ширины рукава следует измерить длину проймы спинки (П1Г12) и полочки (П5Г41).

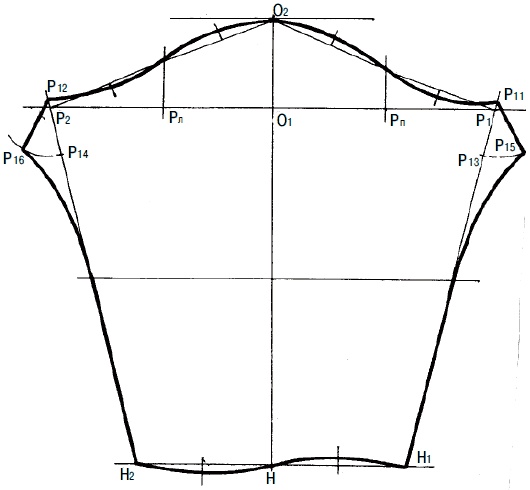

Рис. 112. Рукав с квадратной проймой
Нижняя часть проймы при определении ширины рукава не учитывается, так как окат рукава втачивается до нижних углов проймы спинки и полочки.
Передний и задний срезы рукава продолжить вверх на 1 см:
Р1Р11 = Р2Р12 = 1 см.
3. Линия оката рукава.
Из точек Р11Р12 провести дуги радиусом, равные участкам нижней части проймы спинки и полочки до пересечения с прямыми Р11Н1 и Р12Н2.
Поставить точки Р13 и Р14 и точки Р11 и Р12. Соединить полученные отрезки прямыми линиями с точками Р15 и Р16, расположенными на дугах на расстоянии 5-6 см от прямых. Величина эта может меняться в зависимости от требуемой формы рукава.
4. Конфигурация шва.
Точки Р15 и Р16 соединить плавными вогнутыми линиями с точками на линии локтя.
Для увеличения свободы движения руки передний и задний срезы рукава вверху, а также нижняя часть оката оттягиваются.
Куртка с рукавами кимоно и капюшоном
Необходимые мерки:
Сш = 19,9
Сг3 = 46
Сг2 = 48
Ст = 38
Сб = 48
Шг = 18
Дтс = 48
Дтп = 45,9
Впрз = 24,6
Впк = 46,9
Шс = 19,4
Шп = 15,3
Др = 58,8
Оп = 29,2
Вппк = 45,4
Прибавки:
Пг = 2 (доп. расш.)
Пшг = 1,5
Пшс = 1,5
Рис. 113. Куртка с рукавами кимоно и капюшоном
Чертеж дан на 46-й размер, IV рост
Построение чертежа:
1. Завышение плеча.
Для увеличения свободы в области проймы повышается росток, плечевые швы спинки и полы.
АА0 = А2А2 = 1 см;
П1П11 = 2 см;
П5П51 = 1,5 см.
2. Направление рукава.
Соединяем точки А2А11 и продолжаем линию вправо. Далее соединяем точки А41П51 и продолжаем эту линию влево.
3. Боковой шов.
Боковой шов располагается на середине проймы.

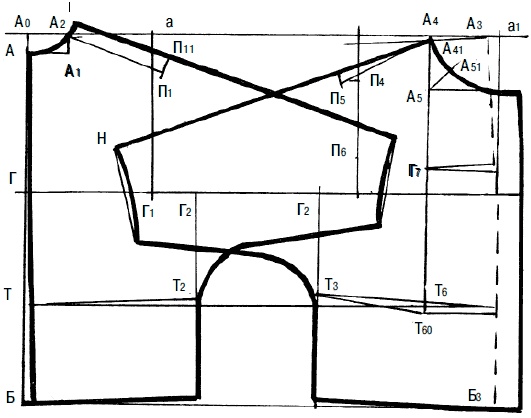

Рис. 114. Чертеж куртки-кимоно
4. Дополнительное углубление проймы.
Может быть расположено по линии талии и ниже, но не больше, чем на 10 см от талии.
5. Длина рукава.
Откладывается по мерке на прямой, соединяющей точки А2П11 и Н41П51 П11Н = П51Н2.
6. Низ рукава.
Из точек Н и Н2 провести перепендикуляры вниз.
НН1 = Н2Н3 = ширине рукава = 16 + 2 (швы) = 18 см.
Точки Н2Н3 и НН1 соединяем плавными линиями с боковыми срезами, по линии соединения производится оттяжка утюгом.
Построение капюшона
Простой капюшон
Для построения капюшона необходимо снять две мерки:
1. Обхват головы (Огол, см), проходит через лобные бугры и наиболее выступающую точку затылочного бугра.
