2. Высота капюшона (Вк, см), проходит от основания шеи слева.
Построение чертежа.
Чертим прямой угол с центром в точке О.
1. Высота подъема.
Для этого откладываем по перпендикуляру вверх отрезок ОК = 2,5-3 см.

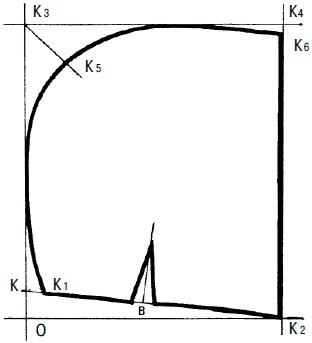

Рис. 115. Чертеж простого капюшона
2. Скос затылочной части.
Определяется расстоянием, равным отрезку КК1 = 0-2,5 см и откладывается вправо по линии ОК.
В капюшонах, плотно прилегающих к затылку, скос равен нулю, в свободных – в затылочной части скос увеличивается до 2,5 см.
3. Длина капюшона.
Длина капюшона К1К2 = длине ростка и горловины по кривой + 2 см (вытачка) по линии втачивания в горловину.
4. Высота капюшона.
Рассчитывается по формуле: КК3 = Вк/2 + 1.
5. Ширина капюшона.
Определяем по формуле: К3К4 = Огол/2 + (5-9 см).
6. Скос переднего среза.
Рассчитываем по формуле: К4К6 = 0 – 1,5 см, где биссектриса угла К3: К3К5 = 5 см.
7. Положение вытачки.
Положение вытачки К1в = длин. ростка по кривой + раствор вытачки/2.
Для вытачки от 7 до 12 см.
Капюшон объемной формы
Огол = 54 см;
Вк = 60.
Построение чертежа.
Чертим прямой угол с центром в точке О.
1. Высота подъема.
Для этого откладываем по перпендикуляру вверх отрезок ОК = 3 см.

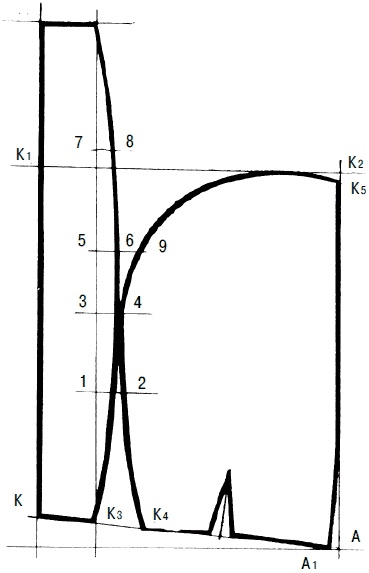

Рис. 116. Чертеж объемного капюшона
2. Длина по линии втачивания в горловину.
Определяется отрезком КА = длина ростка и горловины по кривой + 1 см (скос лицевой части) + 4 см оформления + 2 см (вытачка) = 29 см и откладывается вправо.
3. Высота капюшона.
Рассчитывается по формуле: КК1 = Вкап/2 + П = 34 см и откладывается вверх.
4. Ширина капюшона.
Рассчитывается по формуле КК2 = Огол/3 + П (9 – 11) = 28 см и откладывается вправо.
5. Контур долевой части.
От точки К откладываем отрезок, равный КК3 = 5,5 см вправо, и КЗ1 = 12,5 вверх по вертикали. Контур долевой части получаем, соединив точки:
– от точки 1 до точки 2 = 2 см вправо;
– от точки 3 до точки 4 = 2,2 см вправо;
– от точки 1 до точки 3 = 8 см вверх;
– от точки 3 до точки 5 = 6 см вверх;
– от точки 5 до точки 7 = 9 см вверх.
6. Контур боковой части.
Оформление боковой части К2К5 = 1 см вниз по вертикали:
АА1 = 1 см влево;
К3К4 = 4 см вправо;
от точки 6 до точки 9 = 2 см вправо.
7. Длина долевика.
Длина долевика К3, 2, 4, 6, 8, 10 = длине боковой части от точки К5 через точки 9, 4, 2, К4.
От точки 10 до точки 11 отложить 5 см влево.
8. Положение вытачки.
Вытачка строится посередине отрезка К4А1.
Длина ее = 6 см, раствор = 2 см.
Костюмный пиджак
(основной чертеж)
Необходимые мерки:
Сш = 20,1
Сг2 = 50
Cг3 = 48
Ст = 41
Сб = 50
Шг = 18,6
Дтс = 48,1
Дтп = 46,4
Впрз = 24,9
Впк = 47,2
Шс = 19,9
Шп = 15,5
Оп = 30,7
Др = 59,1
Вппк = 46,1
Прибавки:
Пшр = 1
Пг = 10
Пт = 6
Пб = 5
Пшг = 2,5
Пдтс = 1
Пспр = 3,5
Пвпк = 1
Пшс = 2,5
Поп = 10
Рис. 117. Костюмный пиджак
Чертеж дан на 46-й размер, IV рост
Построение чертежа.
Спинка
Для построения чертежа-основы мужского пиджака необходимо вычертить сетку и построить прямой угол с вершиной в точке А0.
Эта точка является исходной в чертеже, где вертикальная линия угла принимается за центр спинки, а горизонтальная – уровень вершины горловины.
1. Ширина сетки.
Рассчитывается по формуле:
А0а1 = Сг3 + Пг = 48 + 10 = 58 см.
Это расстояние откладываем вправо от точки А0
2. Ширина спины.
А0а = Шс + Пшс = 22,4 см. Это расстояние откладываем вправо от точки А0.
3. Ширина полочки.
Берем а1а2 = Шг + Пшп = 18,6 + 3,5 = 22,1 см. Отрезок откладываем влево от точки а1.
4. Ширина ростка.
От точки А0 вправо отмеряем А0А2 = 1/3 Сш + Пшр = 7,7 см и обозначаем точку А2. Из точки А2 вниз чертим перпендикуляр длиной 3 см и ставим точку А1.
5. Высота ростка.
Из точки А1 влево провести линию параллельно верхней линии, поставить точку А.
Точки А2 и А соединить плавной линией – линия ростка.
А2А1 = А0А2/3 = 2,6 см.

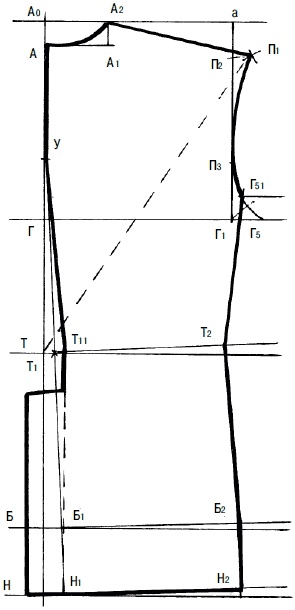

Рис. 118. Основной чертеж спинки
