6. Линия груди.
От точки А0 вниз откладываем расстояние, равное:
А0Г = Впрз + Пспр + Пдтс/2 = 28,9 см.
Через точку Г вправо следует провести горизонталь.
7. Линия талии.
А0Т = Дтс + Пдтс + 1 (шов) = 48,1 + 2 = 50,1 см,
отложить вниз от точки А0.
Через точку Т вправо проложить горизонтальную линию.
8. Линия бедер.
Расстояние от линии талии до линии бедер равно ТБ = Дтс / 2 – 5 = 19 см. Через точку Б проводим горизонталь.
9. Уровень лопаток.
От точки А0 вниз отложить расстояние, равное:
А0У = А0Г/2 + 2 = 29,4/2 + 2 = 16,7 см.
10. Скос по линии талии.
От точки Т вправо делаем отвод центральной линии ТТ1 = 2 см для лучшей посадки на фигуре.
Среднюю линию спинки провести, соединив точки А,У,Т1, и продлить вниз. На пересечении с линией бедер поставить точку Б1. Внизу точку Н1. Из точек Н1, Б1, Т1 провести перпендикуляр к линии Т1, Б1, Н1.
11. Дополнительный прогиб по линии талии.
От точки Т1 откладываем вправо 1 см и обозначаем точку Т11. Затем соединяем точки У, Т11, Н1.
12. Положение конечной плечевой точки.
Из точки А2 провести дугу, соответствующую А2П1.
Из точки Т1 по диагонали провести вторую дугу, соответствующую отрезку Т1П1. Их пересечение дает точку П1. Соединить ее с точкой А2.
На пересечении с линией ширины спины поставить точку П2.
А2П1 = Шп + 2 (швы) + 2 (вытачка) = 19,9 см.
Т1П1 = Впк + Пдтс (1 см) + 1 (шов) + 1 (плечевая накладка) = 50,2 см.
13. Точка касания.
От линии груди вверх откладываем расстояние:
Г1П3 = П2Г1/3 + 2 = 10 см.
14. Центр проймы.
Делим отрезок Г1Г4/2 и получаем точку Г5.
Г1Г5 = 7,7 см.
15. Биссектриса проймы.
Г11 = 0,2хГ1Г4 + 0,5 = 0,2x17,4 + 0,5 = 3,8 см.
Линию проймы спинки провести плавной линией, соединяя П1, П3, 1, Г2.
16. Ширина проймы.
Рассчитывается по формуле:
Г1Г4 = Шпр (расчетная) + 1,5 (вытачка) = 17 см.
17. Длина изделия.
Т1Н1 = по желаемой длине.
18. Положение бокового шва.
Расположение бокового шва выбирается произвольно, но не более, чем на 0,5-1,5 см от линии ширины спинки аГ1. Г1Г5 = 1 см.
19. Ширина спинки по линии талии.
Откладывается от точки Т11 и определяется отрезком Т1Т2 = А0а – 3,5 см = 19 смэ
20. Ширина по линии бедер.
Откладывается от точки Б1 и определяется отрезком Б1Б2 = Т11Т2 + 0,5 см = 19,5 см.
21. Ширина по линии низа.
Откладывается от точки Н1 и определяется отрезком Н1Н2 = Б1Б2 + 0,5 см = 20 см.
22. Контур бокового шва.
Соединяем точки Н2, Б2, Т2, Г5 и продолжаем вверх до пересечения с проймой. Обозначаем точку Г51.
Полочка.
Рассчитываем центр груди по формуле:
Г3Г6 = Г3Г4 /2 + 1 = 11,5 см
и откладываем влево от точки Г3. Из точки Т60 вниз чертим вертикаль до линии талии. Получаем точку Т6.
1. Ширина горловины.
Из точки А4 вниз до линии талии проложить вертикаль. Она в идеале должна совпасть с линией, идущей из точки Г6:
А3А4 = А0А2 (со спинки) = 9,7 см, откладывается влево от точки А3.
2. Высота груди.
Определяется следующим образом: Г6Г7 = Пспр = 4 см.
Из точки Г7 провести горизонталь вправо на пересечение с линией полузаноса. Поставить точку Г8.

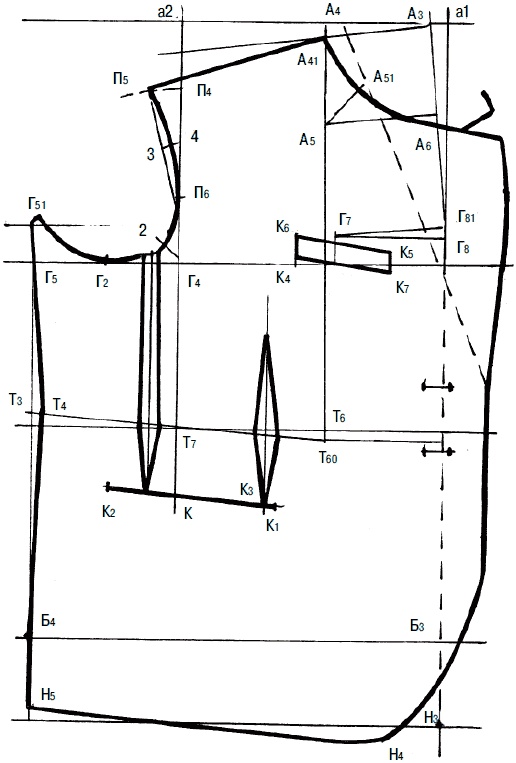

Рис. 119. Основной чертеж полочки
3. Занижение талии.
От точки Т6 вниз откладываем 1 см и получаем точку Т60.
Через точку Т60 проводим отрезок Т6Т60 = 1 см.
4. Баланс (вершина горловины).
От линии талии вверх откладываем расстояние по мерке Т60А41 = Дтс + Т6Т60/2 + 1 (шов) + Пдтп = 49,4 см, где Пдтс – уработка.
5. Глубина горловины.
А3А5 = А3А4 = 9,7 см, откладывается вниз от точки А3. Линия горловины оформляется радиусом А3А5, соединяя точки А4 и А5.
6. Наклон плеча.
Берется со спинки а21П4 = аП2.
7. Высота проймы.
Контрольная надсечка (точка касания).
От Г4 вверх откладываем отрезок Г4П6 = Г4П4/4
Г4П4 = Г1П2 – 1,5.
8. Ширина плеча (конечная плечевая точка).
Рассчитывается по формуле:
А41П5 = Шп + 2 (швы) = 17,4 см.
Из точки П6 провести дугу через точку П4, на эту дугу из точки А41 откладываем расстояние, равное 17,4 см. На пересечении получаем точку П5.
На отрезке, соединяющем конечную плечевую точку и точку касания посередине, делаем углубление в сторону горловины на 1-1,5 см. Впоследствии это будет часть контура проймы.
