9. Биссектриса угла.
Г42 = Г11 – 0,5 откладывается под углом 45 градусов из угла Г4. Продолжить контур проймы полочки от точки П6 через точки 2 и Г2.
10. Ширина полочки по линии бедер.
Откладывается от точки Б3 и составляет Б3Б4 = (Сб + Пб) – Б1Б2 (со спинки) = 36 см.
Соединить точки Г5Б4 и продолжить полученный отрезок вниз.
11. Прогиб по линии талии.
Определяется отрезком Т3Т4 = 1 см.
Соединить точки Т4, Б4 и Т4, Г5, продолжить вверх до пересечения с проймой.
12. Надсечки по линии талии.
В точках Т2 по спинке и Т4 по полочке сделать надсечки (для удобства совмещения боковых швов при стачивании).
13. Линия низа полочки.
Желаемую длину откладывают вниз от точки Т8 и прибавляют 1 см на уработку бортов. Получаем Т8Н3 = Т1Н1 + 1 см.
14. Ширина полочки внизу.
Ширина полочки внизу соответствует ширине полочки по линии бедер + 0,5…1 см.
15. Расстояние до кармана.
Карман находится на расстоянии от точки Т7 на 6-8 см вниз (в зависимости от роста) по прямой, проведенной из линии ширины груди а2Г4.
Через точку К провести горизонтально линию кармана, параллельно линии низа.
16. Вход в карман.
Вход в карман составляет 15,2 см.
Откладывается от точки К в разные стороны и составляет:
КК1 = 15,2/2 + 1 = 8,6 см;
КК2 = 15,2/2 – 1 = 6,6 см.
17. Положение боковой вытачки.
Боковая вытачка находится на расстоянии Г4Г41 = Сг3/10 = 4,8 см и откладывается влево от точки Г4.
Из Г41 опустить прямую линию вниз до кармана.
18. Раствор боковой вытачки.
Раствор вытачек равен:
– по пройме 0,75 см в разные стороны;
– по талии 1 см в разные стороны.
19. Положение передней вытачки.
Передняя вытачка располагается на вертикальной линии, проведенной из точки К3, которая находится на линии входа в карман.
К1К3 = 1 см влево.
Длина вытачки составляет от талии 11 см вверх. Раствор – 0,5 см в разные стороны.
20. Положение верхнего кармана.
Верхний карман находится от точки Г4 на расстоянии Г4К4 = 4-6 см. Вход в карман составляет:
К4К5 = 10,5 см; К4К6 = 1 см; К5К7 = 1 см.
Точки К4 и К7 соединить. Ширина листочки составляет 2-2,5 см.
21. Ширина полузаноса.
Выбирается по модели, в зависимости от застежки (однобортная или двубортная). Ширина полузаноса для однобортной застежки от 3 до 6 см; для двубортной – от 6 до 12 см.
Застежка может быть на одну, две или три пуговицы. Самая нижняя петля расположена на уровне кармана или выше.
22. Форма лацкана.
Форма лацкана, ширина уступа воротника, ширина раскепа зависят от модели.
Пиджак с отрезным бочком
Мужские пиджаки с отрезными бочками могут быть двух видов. Построение первого варианта полностью повторяет чертеж мужского пальто полуприлегающего силуэта, приведенного ранее.
Изменения касаются только длины изделия и прибавок.
Второй вариант пиджака с отрезным бочком мы рассмотрим более подробно. Данная модель в основном строится на базе основного чертежа пиджака, но имеет и свои отличительные особенности.
Необходимые мерки:
Сш = 20,1
Сг2 = 50
Cг3 = 48
Ст = 41
Сб = 50
Шг = 18,6
Дтс = 48,1
Дтп = 46,4
Впрз = 24,9
Впк = 47,2
Шс = 19,9
Шп = 15,5
Оп = 30,7
Др = 59,1
Вппк = 46,1
Прибавки:
Пшр = 1
Пг = 10
Пт = 6
Пб = 5
Пшг = 2,5
Пдтс = 1
Пдтп = 1
Пспр = 3,5
Пвпк = 1
Пшс = 2,5
Поп = 10
Рис. 120. Полуприлегающий пиджак с отрезным бочком
Чертеж дан на 48-й размер, IV рост
Особенности построения:
1. Ширина проймы
определяется по формуле:
Шпр. (расчетная) + 1,5 (вытачка) + 2 (на стачивание отрезного бочка) = 19 см.
2. Центр проймы.
Центр проймы рассчитывается по формуле:
Г4Г2 = Шпр. (расчетная)/2 + 3,5 = 11,2 см.
3. Положение бокового шва.
Положение бокового шва переносится со спинки Г1Г5 = 1 см.

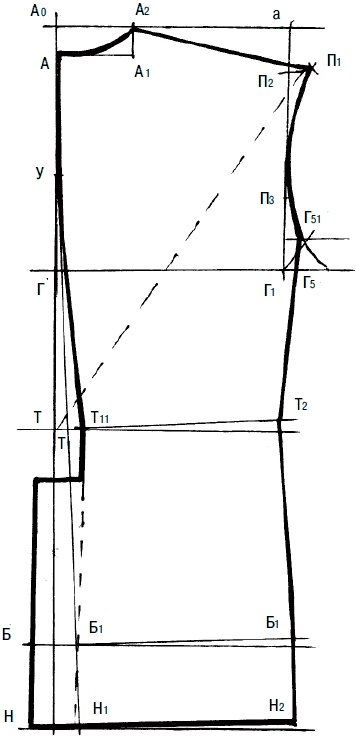

Рис. 121. Чертеж спинки с отрезным бочком

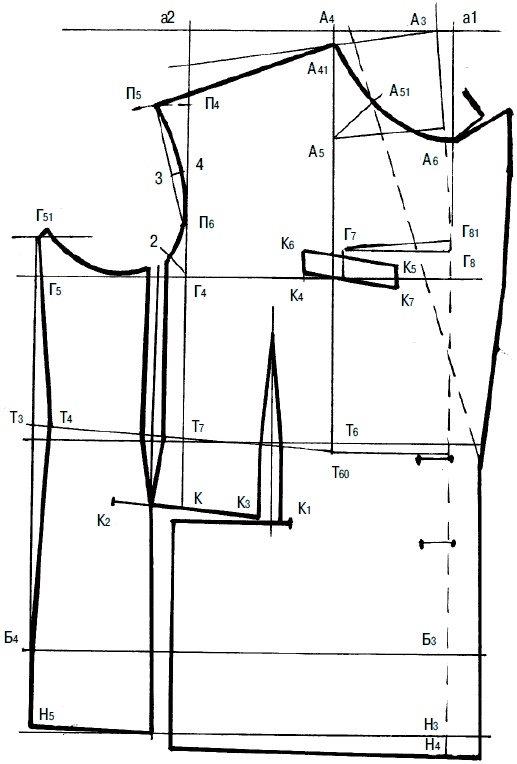

Рис. 122. Четреж полочки с отрезным бочком
4. Ширина полочки по линии бедер.
Рассчитывается по формуле: Б3Б4 = (Сб + Пб) – Б1Б2 (со спинки) + 4 см (из них 2 см на оформление, 2 см – на швы) = (50 + 6) – 20 + 4 = 40 см.
5. Положение передней вытачки.
Нижний конец передней вытачки располагается по вертикали, проведенной из входа в карман К1К5 = 1 см влево по карману.
Раствор передней вытачки равен: К5К6 = 2 см влево. Из полученных точек провести вверх линию по талии.
