Из точки Т31 вниз проводят перпендикуляр длиной 8 см (глубина вытачки), раствор вытачки = 1,5 см.

Джинсы
Мужская одежда. Технология пошива

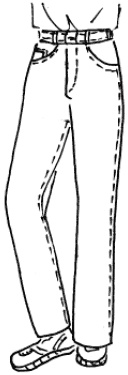

Рис. 4. Джинсы


Необходимые мерки:

Ст = 40

Cб = 52

Сбед = 58

Дтк = 64

Дсп = 108

Дсб = 109,5

Дн = 80

Шн = 23

Шк = 25

Мужская одежда. Технология пошива

Рис. 5. Чертеж джинсов


Чертеж дан на 48-й размер, IV рост

Построение чертежа

Классическая модель джинсов, построенная на базе основного чертежа. Основной чертеж дан с припусками на швы по всем ширинам, исключая рельефы. Данные брюки повторяют форму и все детали джинсов.

1. Передняя половинка брюк.

Строят прямой угол с вершиной в точке То. От точки То вниз откладывают отрезок, определяющий длину изделия.

2. Линия ягодиц.

От точки То вниз откладывают по прямой расстояние, равное ТоЯ = Сб/2 ± от 1 до 2 см = 27 см. От точки Я по прямой вверх откладывают расстояние ЯБ = ТоЯ/3 = 27/3 = 9.

3. Линия бедер:

ЯЯ1 = Сб + Пс/2 = 52 + 1/2 = 26,5.

4. Ширина передней половинки по линии ягодиц.

Из точки Я1 проводят вверх вертикаль. На линии бедер отмечают точку Б0, на линии талии точку Т1.

5. Ширина шага:

Я1Я2 = Сб + Пс/10 = 52 + 1/10 = 5,3.

ЯЯ3 = Я3Я2 = ЯЯ2/2.

6. Линия низа.

Через точку Я3 следует провести вверх линию и на талии поставить точку Т2, на линии бедер – точку Б1.

Т2Н = ДИ + 1 см на притачивание пояса.

7. Линия колена.

Из точки Б1 отложить вниз отрезок: Б1К = Б1Н/2 – 5 см.

8. Ширина низа передней половинки.

От точки Н в разные стороны откладываем отрезок НН1 = НН2 = Шниза/2 = 11,5.

Соединяем точки Н1Б и на линии колена ставим точку К1.

9. Ширина передней половинки по линии колена.

От точки К1 вправо откладываем от 1 до 3 см (в зависимости от модели). Плавно соединяем точки Н1К1Б1:

КК2 = КК1.

Шаговой срез соединить через точку Н2К2Я2.

10. Скос переднего среза.

Откладываем отрезок Я1Я0 = Я1Я2/3 = 1,8 см. Соединяем точки Я0Т1, на линии бедер ставим точку Б2. Линию переднего среза проводим через точки Т1Б2Я2.

11. Ширина передней половинки по линии талии.

Откладываем отрезок из точки Т1 влево, расстояние Т1Т3 = Ст/2 = 20 см. Завышаем отрезок Т1Т3 на 1 см и получаем линию верхнего среза Т3Т4.

Соединить точки Н1НН2.


Задняя половинка.

1. Ширина низа задней половинки.

Задняя половинка шире передней по боковым срезам на 2 см с каждой стороны.

Н1Н3 = Н2Н4 = 2 см.

2. Ширина по линии колен.

Соответственно К1К3 = К2К4 = 2 см.

3. Ширина шага задней половинки.

Рассчитывается по формуле:

Я1Я4 = Сб + Пс/4 = 53/4 = 13,2 см.

Соединить точки Н4К4Я4 и уравнять шаговые срезы: К4Я5 = К2Я2 (с передней половинки).

Я5К4 соединить плавной линией с прогибом к центру – 1,5-2 см.

4. Положение бокового шва по линии бедер:

ББ3 = СбПс + 0,5 = 5,8 см.

Соединить Н3К3Б3 и продолжить отрезок вверх до пересечения с горизонтальной линией из точки Т0. Обозначить точку Т7.

Т2Т5 = Сб/10 – 2 (на пропорциональную фигуру) = 3,2 см. Из точки Т5 провести горизонталь вправо.

5. Положение среднего шва по линии талии

рассчитать по формуле:

Т5Т6 = Ст/10 = 4,4 см.

Соединить точки Т6Т7.

6. Ширина задней половинки по линии талии.

Рассчитываем по формуле:

Т6Т8 = Ст/2 + 4 (швы) + 2,5 (вытачка).

Точки Т8 и Б3 соединить плавной кривой.

Уравнять боковые швы Б3Т9 = БТ4 (с передней половинки). Соединить Т9Т6 с прогибом на 1-1,5 см.

7. Ширина задней половинки по линии бедер.

Линию бедер провести из точки Б3 параллельно линии талии.

Б1Б4 = (Сб + Пб) – ББ2 = 57 – 24 = 33 см.

Соединить точки Т6Б4 и продолжить линию вниз.

Отложить отрезок Я2Я21 вниз на 1 см по шаговому срезу передней половинки. Шов сидения провести через Т6Б4Я21Я5 с учетом на шов.

8. Положение задней вытачки.

Из точки в провести линию под прямым углом к линии талии. Длина полученного отрезка равна 7-8 см.

Т9в = Т9Т6/3 + 2.

9. Положение кокетки по боковому срезу.

На Т9Б3 выбирается произвольно место расположения кокетки. Через конец вытачки от бокового шва к шву сидения проводим линию. Вытачку закрываем. Точка Т6 переходят в точку Т6', тем самым переводя вытачку на шаговой срез и образуя нижний край кокетки.
