Затем соединяем край кокетки с вытачкой плавной линией.
Спортивные брюки без боковых швов
Необходимые мерки:
Ст = 36,5
Сб = 50
Сбед = 56
Дтк = 56,3
Дсп = 99,8
Дсб = 101,6
Дн = 73,1
Шн = 23
Шк = 24

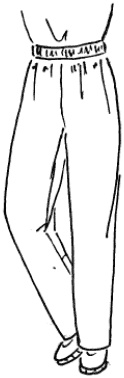

Рис. 6. Спортивные брюки без швов
Чертеж дан: 46-й размер, II рост
Построение чертежа.
Подростковые спортивные брюки. Модель строится на базе основного чертежа. Особенность – отсутствие боковых швов.
Сначала строят две перпендикулярные линии, пересекающиеся в точке Я. Высоту сидения Я1Т1 вычисляют расчетным способом, получая Я1Т1 = 0,5Сб – 2 см. Изменение от роста к росту составляет 0,5 см.
1. Длина брюк.
От точки T1 вниз по вертикали откладывают отрезок Т1Н1, равный длине брюк. Линию бедер проводят через точку Б1, где Я1Б1 = 6 см.
2. Высота колена.
Определяют делением расстояния между линией бедер и низа пополам, т. е. Б1К1 = Б1Н1/2.
3. Ширина брюк по линии бедер.
Определяют общую ширину брюк по линии бедер и откладывают ее от точки Б1 поровну, т. е.
Б1Б2 = Б1Б4 = 0,5(Сб + Пб + Пш).

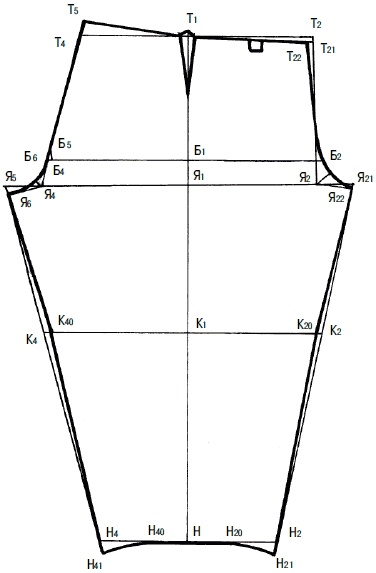

Рис. 7. Чертеж спортивных брюк без швов
При этом припуск на шов составляет 1 см. Из точки Б1 радиусом, равным отрезку Б1Б4, проводят дугу вверх и по ее хорде откладывают отрезок Б4Б5 = 0,1 Сб-1,5 см.
Влево от точки Б4 откладывают 0,25Б4Б5 (точка Б6). Через точку Б6 проводят вертикаль вверх и вниз и на ее пересечении с линией талии ставят точку Т2, а с линией ягодиц – Я2.
Через точки Б5 и Б6 проводят линию сидения и на ее пересечении с линией талии ставят точку Т4, а с линией ягодиц – Я4.
4. Верх передней половинки.
Строят, отложив вниз и влево, отрезки T2T21 = 0,7 см и T21T22 = 1 см.
Точки Т22 и Б2 соединяют прямой. Вверх от точки Т4 откладывают отрезок Т4Т5 = Б5Б6.
Точки Т22 и Т1, а также T5 и Т1 соединяют прямыми линиями.
5. Общая ширина шага.
Я2Я21 + Я4Я5 = 0,3(Сб + Пб) – 1,2 см.
6. Ширина по линии талии.
Определяют по отрезку Т'22Т5, из длины которой вычитают полуобхват талии Ст, и полученную разность вносят в раствор вытачек и складок. Длина вытачки в боковом шве – 12 см.
7. Ширина низа.
Определяют по обхвату щиколотки. При плотном облегании брюк внизу, при желании внизу можно вшить застежку-молнию, при этом к обхвату щиколотки Ощ прибавляют 5 см. Полученную ширину откладывают от точки Н1 влево и вправо поровну Н1Н2 = Н1Н4 = 0,5 (Ощ + 5 см).
Вниз от точек Я5 и Я21 откладывают по 1 см (точки Я6 и Я22).
Точки Я22 и Н2, а также Я6 и Н4 соединяют прямыми линиями.
8. Прогиб по линии колена.
Определяется отрезками
К4К40 = 1-2 см; К2К20 = 1-2 см.
9. Линия низа.
Для построения низа определяют положение точек Н20 и Н40: Н1Н20 = 0,5 Н1Н20; Н1Н40 = 0,5Н1Н4.
Из точек Н20 и Н40 опускают перпендикуляры соответственно к продолжениям линий Я22Н2 и Я6Н4. Точки пересечений Н21 и Н41. Линию низа проводят через точки Н41, Н40, Н1, Н20 и Н21.
Брюки из плащевых тканей
Необходимые мерки:
Ст = 41,2
Сб = 54
Обед = 56
Дсп = 100
Дсб = 102

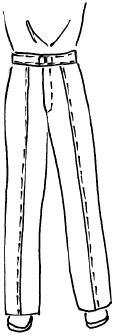

Рис. 8. Брюки из плащевой ткани
Чертеж дан: 48-й размер, IV рост
Построение чертежа.
Конструирование брюк из плащевых тканей затруднено тем, что форма брюк не может быть достигнута влажно-тепловой обработкой, в первую очередь это относится к брюкам со значительным облегчением в области бедер и по всей длине. Облегание брюк данной модели может быть достигнуто только конструктивным путем.
Рассмотрим конструкцию брюк без боковых швов. Швы строят по средним линиям (сгибам) передней и задней половинок. Такой способ обеспечивает хорошую посадку и на фигуры, значительно отличающиеся по своему сложению от типовой.
Припуск к полуобхвату бедер Псб = 2 см.
Припуск к обхвату бедра Побед = 12 см.
Чертежи конструкции брюк даны без припусков на швы.
1. Построение сетки.
Построение сетки производится аналогично приведенным выше моделям. Прежде всего от точки То, вершины прямого угла, вниз по вертикали откладывают отрезки, определяющие:
– высоту сидения Т0Я = Сб/2 + 1 = 50/2 + 1 = 26 см;
– линию бедер ЯБ = 5,5 см;
– линию низа Т0Н = Дсп + 1 см;
– линию колена Т0К = Дтк.
2. Ширина на линии низа:
НН1 = 23 см. Скос низа Н1Н11 = 1,2 см.
3. Ширина брюк по линии ягодиц
определяется по формуле:
