Обед + Побед = 56 + 12 = 68 см.
В этом случае ЯЯ1 = 68/2 = 34 см.
Т0Т2 = 0,2(Сб + Пб) = 0,2(54 + 2) = 11,2 см.
Рис. 9. Чертеж брюк из плащевой ткани
Через точку T2 проводят вертикаль вниз и на пересечении с линией бедер ставят точку Б2, на линии ягодиц ставят точку Я2.
4. Ширина шага.
Я2Я3 = (Обед + Побед) – (Сб + Пб) = (56 + 12) – (54 + 2) = 12 см.
Через точку Я3 проводят вертикаль вверх и на пересечении с линией ягодиц ставят точку Б3. От точек Т0 и К0 влево по горизонталям последовательно откладывают 1,5 и 1 см и ставят соответственно точки Т и К. Линию переднего среза проводят через точки Т, Б, Я, К и Н.
Через точку Я1 проводят вертикаль вверх и на пересечении с линией бедер ставят точку Б11. Ширина внутренней половинки брюк на линии талии определяется суммой отрезков:
ТТ2 + Т11Т3 = 10,2 + 2,5 = 12,7 см
(Т11Т3 = 2,5 см – постоянное число).
5. Ширина боковой половинки по линии талии:
TT1 = Ст – (TT2 + T11T3) = 41,2 – 12,7 = 28,5 см.
Т2Т3 = 28,5 – (ТТ2 + Т11Тз) = 28,5 – 12,7 = 15,8 см.
Из точки Т радиусом TT1 проводят дугу вверх и на хорде дуги откладывают 1/20 Cб: T1T11 = 1/20 x 54 = 2,7 см.
Точки Т11 и Т соединяют плавной линией.
6. Построение задней средней линии.
Для построения бокового среза (задняя средняя линия) от точки Б11 влево по горизонтали откладывают 0,7 см и ставят точку Б1. Через точки Т11, Б1, Я1, K1 проводят плавную линию, создавая необходимую конфигурацию брюк в области бедра.
7. Линия банта и сидения.
Линию банта и сидения проводят через точки Т2, Б2, Б3 и Т3. Отрезок Т3Б3 проводят с прогибом от середины на 1 см.
В данном построении брюк может быть использовано измерение дуги через паховую область Дпоб.
Для контроля длины линии сидения вторая боковая половинка брюк строится аналогично внутренней половинке брюк, но без линии банта и сидения.
T'T'11 = TT11
Б'Б'1 = ББ1
Я'Я'1 = ЯЯ1
K'K'1 = KK1
Н'Н'1 = НН1
Н'Н'11 = НН11
Если данные брюки проектируют с вытачками или складками, их располагают на боковой половинке брюк.
Удлиненные шорты
Необходимые мерки:
Ст = 36,5
Сб = 50
Cбед = 56
Дтк = 56,3
Дсп = 99,8
Дсб = 101,6
Дн = 73,1
Шн = 23
Шк = 24

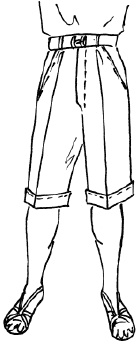

Рис. 10. Удлиненные шорты
Чертеж дан: 46-й размер, II рост
Построение чертежа.
Удлиненные мужские шорты строятся на базисной основе брюк. Длина шорт колеблется на уровне колена или на 10-15 см ниже. Кроме основных измерений определяют обхват под коленом Опк (в зависимости от модели).

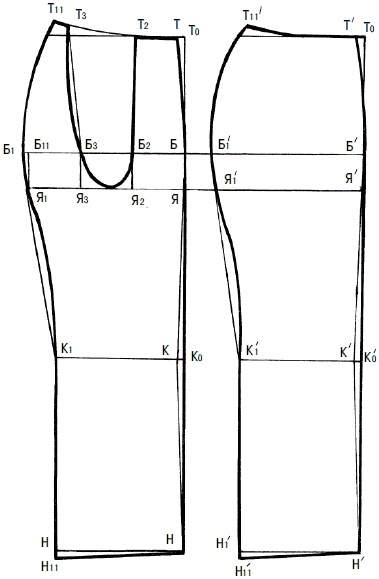

Рис. 11. Чертеж удлиненных шорт
1. Линия низа.
От точки К вниз по линии сгиба откладывают отрезок КП = 10-15 см (желаемую длину).
Затем определяют ширину низа. Прогиб прямой П11П21 от середины вверх – 1 см. ПН0 = 1 см.
2. Ширина низа.
Ширина низа определяется произвольно. На боковом шве внизу можно сделать декоративную застежку. Для этого делается разрез – шлица – длиной 9-10 см, шириной 2 см. Низ также можно оформить манжетами. Все остальные построения выполняют обычным способом.
Брюки-«банан»
Необходимые мерки:
Ст = 36,5
Сб = 50
Cбед = 56
Дтк = 56,3
Дсп = 99,8
Дсб = 101,6
Дн = 73,1
Шн = 23
Шк = 24

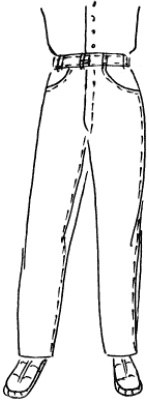

Рис. 12. Брюки-«банан»
Чертеж дан: 46-й размер, II рост
Построение чертежа.
Форма брюк-«банан» достигается расширением вверху и заужением книзу. Ширина низа брюк – 17-19 см. При плотном облегании брюк внизу используют измерение обхвата щиколотки Ощ.

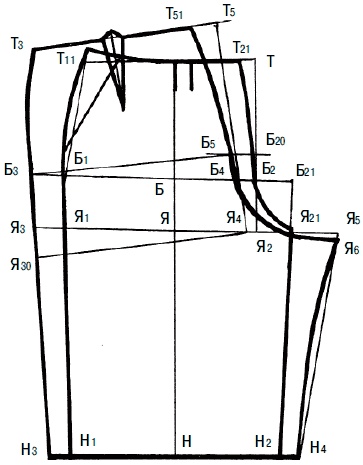

Рис. 13. Чертеж брюк-«банан»
1. Построение бокового среза.
Для построения бокового среза передней половинки точки Н1 и Б1 соединяют вспомогательной прямой. От точки К1 влево по горизонтали откладывают 1,5-3 см и ставят точку K01. Через точки Т11, К01 и Н1 проводят плавную линию.
2. Построение шагового среза.
Для построения шагового среза точки Н2 и Б21 соединяют вспомогательной прямой. От точки К2 вправо по горизонтали откладывают 1,5 см и ставят точку К02.
Ширину шага передней половинки увеличивают на 3 см, т. е. Я21Я22 = 3 см.
Через точки Я22, К02 и Н2 проводят плавную линию.
Боковой срез задней половинки совмещают с боковым срезом передней половинки в точках Н1, К01 и Б1.
