На отрезке пересечения дуги и «коридора» выбираем любую желаемую точку. Если глубина проймы невелика, то стоит взять наивысшую точку. В нашем случае так и сделаем.
Измерим расстояние от выбранной точки до КС и проведем вторую дугу радиуса R2. Участок проймы спинки от дуги 2 вверх до конца плеча является величиной вытачки на спинке. В данном случае это 3,2 см. Исходная вытачка на спинке была равна 1,2 см, значит, для построения втачного рукава необходимо увеличить раствор вытачки на
3,2 – 1,2 = 2 см.
Это слишком большое увеличение вытачки. Поэтому нам придется отказаться от идеи сохранить весь раствор нагрудной вытачки.
Обращаю ваше внимание на то, что это не единственно правильный и возможный вариант построения. Мы выбрали конкретные прибавки, конкретную глубину проймы и решили не закрывать вытачку на полочке. При изменении любого из перечисленных пунктов вы получите совершенно иную, но такую же правильную и возможную основу.
Теперь к полученной основе вы можете построить втачной рукав. Будет ли он строгим двухшовным или одношовным, зависит от вашего выбора.

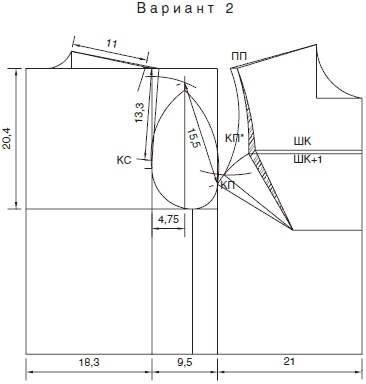

Чертеж «Рубашечный крой. Вариант 2»
Рубашечный крой
Вариант 2. Подготовим основу для рубашечного рукава. Начальный этап построения совпадает. Вычертим спинку и полочку с прибавками. Глубину проймы рассчитаем по формуле:
ГЛПР = расч. + 2К = 15,4 + 5 = 20,4 см.
Ширину проймы для построения рубашечного рукава делим пополам. Ширину плеча спинки увеличим еще на 1 см и зададим большую свободу полочки (заштрихованный участок).
В данном случае нас устраивает только одна точка пересечения, а именно пересечение дуг должно попасть на вертикаль, проведенную от середины проймы. При этом совершенно не важно, какими частями вытачек на спинке и полочке придется пожертвовать.
На данной фигуре оказалось достаточно расширить плечо до 13 см и игнорировать практически половину вытачки на полочке для того, чтобы было выполнено условие по пересечению. На некоторых фигурах это сделать сложнее.
От полученной точки пересечения опустимся вниз на 1 см, получая точку ВР. Пройма подготовлена, далее следует построение рубашечного рукава (см. ниже по тексту).
Сравните две основы: основу, подготовленную для втачного рукава, с основой для рубашечного. При одних и тех же мерках и прибавках к ширине спины, проймы и груди основа, подготовленная к рубашечному рукаву, будет более свободна. Это вполне закономерно, так как более свободный рубашечный рукав требует более свободной основы.
В настоящий момент мы в учебных целях разграничили подготовку основы рубашечного кроя на два полярных варианта: рубашечный и втачной. Однако это не исключает возможности построения промежуточных вариантов так называемого блузочного кроя. Когда рукав по форме втачной, а по свободе облегания – рубашечный. (См. «Одношовный рукав».)
Основа с щелевидной проймой. Конструкции со спущенным рукавом. Размоделирование вытачек
Фигура 6
Из облегающей основы лифа, «облипки», которая учитывает все нюансы фигуры, вы можете перейти к основе с щелевидной проймой, игнорирующей нагрудные вытачки. На чертеже «Щелевидная пройма» показаны эти два крайних варианта. Как правило, в реальности мы пользуемся множеством промежуточных построений. Рассмотрим это подробнее.

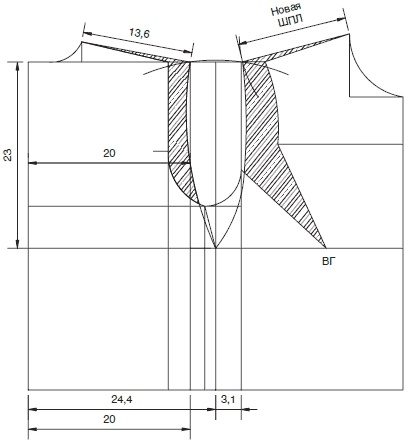

Чертеж «Щелевидная пройма»
Щелевидная пройма
Для получения основы с щелевидной проймой надо найти новое положение бокового шва. Для этого ширину спины, проймы и груди сложим и разделим пополам.
(ШС + ШПР + ШГ) : 2 = (18,3 + 9,5 + 21) : 2 = 24,4 см
Отложим от линии середины спины это значение и получим новое положение бокового шва.
От нового бокового шва до линии проймы полочки мы видим половину новой щелевидной проймы. На нашем чертеже это значение равно 3,1 см.
В конструкциях с рубашечным кроем боковой шов делит пройму пополам, поэтому, отложив такое же значение влево от бокового шва, мы найдем новое положение линии проймы спинки.
Новая линия проймы спинки показывает нам, насколько надо увеличить ширину плеча и ширину спины. Штриховка на чертеже показывает, насколько увеличилась свобода облегания основы с щелевидной проймой по сравнению с исходной.
Ширина плеча при этом увеличилась до 13,6 см. То есть прибавка по плечу на данной фигуре составила
13,6 – 11 = 2,6 см.
Но надо иметь в виду, что на другой фигуре, то есть при изменении мерок для того, чтобы выйти на щелевидную пройму, вам может понадобиться совершенно другая прибавка по ширине плеча. Она может равняться 5 или 10 см.
Новая линия проймы также показывает, насколько надо увеличить прибавку по ширине спины. Новая ширина спины равна 20 см. То есть прибавка для данной фигуры составила
20 – 17,3 = 2,7 см.
Вы видите, что при этом исчезли все вытачки на спинке и полочке. Наименьшая глубина проймы в этой конструкции находится на линии высоты груди. Но как правило, ее берут ниже. Но мы с вами сейчас рассматриваем крайний возможный вариант построения, так как важно знать допустимые границы, в которых вы можете работать.
Лекальные линии проймы можно вычертить от руки. Однако полезно знать несколько особенностей этой кривой. И на спинке, и на полочке линия проймы должна подходить к концу плеча под прямым углом. Чем ниже линия глубины проймы, тем длиннее может быть прямолинейный участок.
На расстоянии одной трети от глубины проймы снизу можно вести кривую к боковому шву.
Лекальная линия со стороны полочки может быть более вогнутой. При этом допускается отходить от точки КП, так как большая свобода облегания полочки позволяет это делать.
При конструировании различных изделий часто встает вопрос о размоделировании вытачек. Если вы ставите своей целью избавиться от вытачек на спинке и полочке, то делается это именно так, за счет увеличения ширины плеча, соответственно и увеличения ширины деталей. В результате чего мы получаем довольно свободную конструкцию без вытачек.
Всегда помните, что чудес не бывает и за желание избавиться от вытачек вы расплачиваетесь мешковатостью изделия.
Построение рубашечного рукава
Фигура 6
К полученным основам можно построить рубашечный рукав двумя способами.

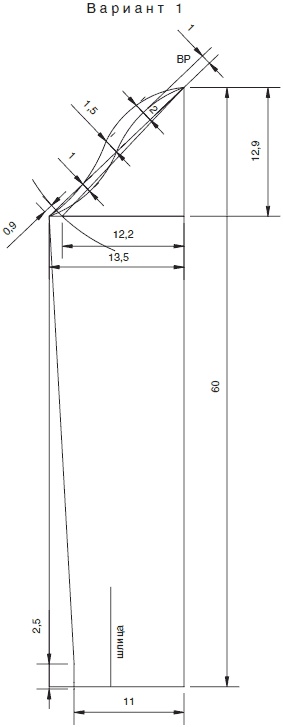

Чертеж «Рубашечный рукав. Вариант 1»
Рубашечный рукав
