Заштрихованную часть перенесем вправо, таким образом, получаем рукав с одним швом от точки 4.
По шву стачивания со стороны спинки в области локтя сделаем два подреза и раздвинем деталь на защипы по модели, например на 2 см. Поскольку со стороны спинки 1,8 см осталось с расчетов по посадке, на спинке остается добавить 0,2 см, а со стороны полочки развернуть на все запланированные 2 см.
Приставим отсеченные ранее детали погона со спинки и полочки к верхней точке рукава. Рассечем деталь рукава по намеченным линиям и раздвинем.
Чтобы не загромождать построение, я не буду разворачивать деталь на 2 мм. Деталь рукава построена. Новичкам в конструировании я хочу сказать, что строить это в реальности на бумаге гораздо проще, чем на чертеже. Поэтому смелее беритесь за построения.
Построение воротника
Построение выполним на основе обычного отложного воротника. Но в этом воротнике есть особенность. По отлету воротника расположена отрезная деталь, более расклешенная, чем сам воротник. Эта мелочь придает воротнику индивидуальность.

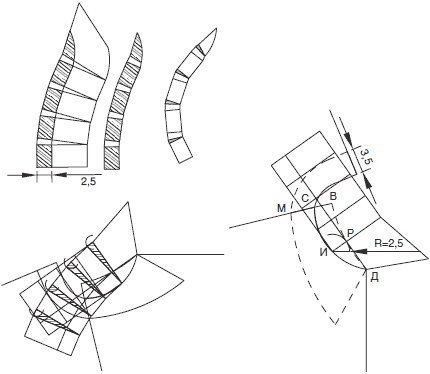

Построим отложной воротник, выделим часть, подлежащую расклешению, на чертеже она зашрихована. Теперь разведем заштрихованые части по отлету еще на 3-5 мм между собой. Отрезная деталь увеличивается по отлету на величину заштрихованных участков. Таким образом, мы полностью рассмотрели построение пиджачка.
Куртка женская
Фигура 1
У элегантности негромкий голос.
Софи Лорен

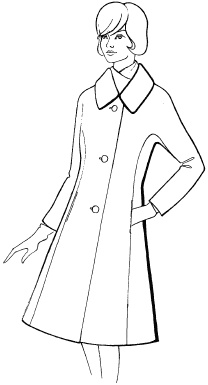

Рис. 19. Куртка женская
Основная масса изделий выполняется на самых простых основах с прибавками, без какого-то сложного конструирования. Особенно это касается верхних изделий. Если говорить о женских изделиях, то они базируются I на исходной основе с рельефами от проймы или от линии плеча.
Эти рельефы выполняются со всеми требованиями таблицы стыковки. Изделие получается элегантным, хорошо сидящим по фигуре.
Задача: требуется сконструировать куртку прилегающего силуэта. Носить модель собираются с блузами и водолазками, а не с толстыми свитерами. Как же нам выбрать прибавки?
В этом случае к основе надо выбрать правильные прибавки по ширинам и длинам, определить прибавки к ОТ и ОБ, а затем пересчитать таблицу стыковки с учетом выбранной свободы облегания.
Так как куртка – это верхнее изделие с рукавом, глубину проймы берем расчетную плюс 3К, ведь нам необходимо дать хорошую прибавку к обхвату руки.
ГПР = расч. + 3К = 16,3 + 8,4 = 24,7 см
Мерки:
ДСТ = 43 + 0,5 = 43,5; ШПЛ = 13;
ДС = 45,5 + 0,5 = 46; ОБ = 104 + 6 = 110;
ДПЛ = 46 + 0,5 = 46,5; ОР = 32 + 6 = 38;
ШС = 19,3 + 0,7 = 20; ДЛ = 35;
ШПР = 10,5 + 1 = 11,5; БХ = 5,7/5,2;
ШГР = 21,5 + 0,5 = 22; БУ = 15/25;
ШК = 17,5; БХЛ = 2;
ДР = 60,5; ЗХЛ = 4,2;
ПХ = 2,2/1,5; ОТ = 75,5;
ПУ = 10,5; ОТ2 = 80 + 8 = 88;
ПХЛ = 4,1; ЗХ = 6,5/6;
ВГ = 18; ЗУ = 17;
ЦГ = 9,5 + 0,5 = 10.
Суммарная прибавка к обхвату груди составила 4,4 см.
(0,5 + 0,7 + 1) х 2 = 4,4 см
Значит, по сравнению с «облипкой» прибавку к ОТ2 надо увеличить как минимум на 4 см.
Расчет по поясной части:
Σ = (110 – 88) : 2 = 11
Для расчета используем значения через косую черту.
РП = 1,5: (1,5 + 5,2 + 6) x 11 = 1,3
РБ = 5,2: (1,5 + 5,2 + 6) x 11 = 4,5
РЗ = 6: (1,5 + 5,2 + 6) x 11 = 5,2
Расчет талиевых вытачек лифа:
Обхват груди получаем, складывая ширины с прибавками.
ОГ = (ШС + ШПР + ШГ) x 2 = (20 + 11,5 + 22) x 2 = 107
Σл = (107 – 88) : 2 = 9,5
РПЛ = 4,1: (4,1 + 2 + 4,2) x 9,5 = 3,8
РБЛ = 2: (4,1 + 2 + 4,2) x 9,5 = 1,8
РЗЛ = 4,2: (4,1 + 2 + 4,2) x 9,5 = 3,9
Окончательная таблица стыковки:
Обратите внимание на то, что мы уже строили изделия на эту фигуру, но с другими прибавками по талии, обхвату бедер и ширинам. В результате таблица стыковки выглядит иначе.
Свободный промежуток по полочке остался прежним – 2,5 см. Это значит, что проигнорировать его теперь мы не можем ни при каких обстоятельствах. Взяв прибавку по ширине груди, вы увеличили этот участок. Так как куртки шьются из тканей, хорошо держащих форму, значит, вы увеличили выпуклость груди. Фигура будет выглядеть еще привлекательнее.
Чертеж «Куртка»

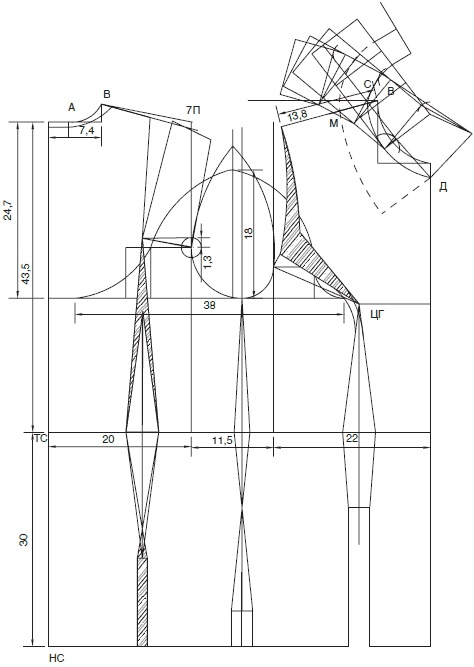

Куртка

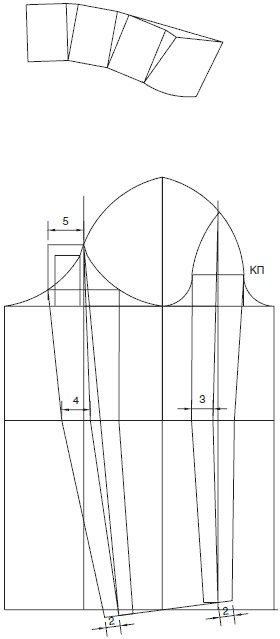

Куртка, рукав
По данным стыковки выполним построение основы куртки. Рельефы, полученные на основе, вполне можно оставить и на модели как по размеру, так и по местоположению. Это вполне приемлемый и хороший вариант.
Но мы можем немного видоизменить модель. Давайте ее немного подпортим :-), применим моделирование, которое ухудшает посадку.
Нахлест на спинке составляет по расчету 1,3 см. То есть на всей ширине детали получается
1,3 х 2 = 2,6 см.
А прибавка по бедрам составляла 6 см. Значит, если мы игнорируем этот нахлест, то клиентка все равно проходит в изделие по бедрам, а мы можем заменить рельеф вытачкой ромбиком.
Штриховка выше талии показывает, насколько свободнее стало изделие по спинке. Штриховка ниже линии талии показывает, насколько мы обузили изделие по бедрам. Мы нарушили посадку по фигуре и пошли на этот шаг совершенно сознательно, контролируя величину нарушения. Нашей целью было заменить рельеф вытачкой. Поскольку это куртка, а не платье, такое нарушение вполне допустимо.
Позволяя себе некоторые несерьезные нарушения, мы расширяем модельный ряд для данной фигуры.
