ОГ = (21,5 + 14,5 + 21,5) x 2 = 115 см;
Σлиф = (115-104) : 2 = 5,5 см;
РП = 0 см; РБ = 0 см; РЗ = 5,5 см;
Σюбка = (112-104) : 2 = 4 см;
РП = 0 см; РБ = 0 см; РЗ = 4 см.
Итоговая таблица стыковки:
Для полуприлегающего изделия ситуация прояснилась, но поскольку в данном случае мы делаем мужское изделие, то поступим несколько иначе.
Из расчета обязательно отложим свободный промежуток на спинке 1,5 см, иначе изделие не будет прилегать в области ягодиц.
5,5 – 1,5 = 4 см
Из оставшихся 4 см отложим в рельеф только 2 см, так как раствор в 4 см слишком велик. Но зато по боковому шву и по рельефу полочки сделаем вытачки раствором по 1 см, несмотря на нули в таблице расчета. Тем самым придадим более спортивную форму фигуре. Приталивание вполне может быть по 1 см, так как прибавки к ширинам спинки и полочки были больше. Таким образом, перераспределим раствор стыковки.
Все остальное построение понятно по чертежу.

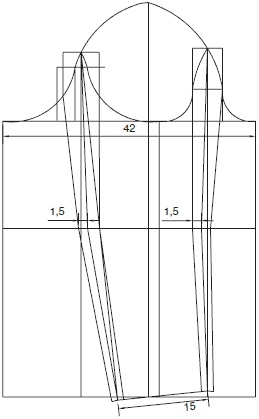

Классический мужской пиджак

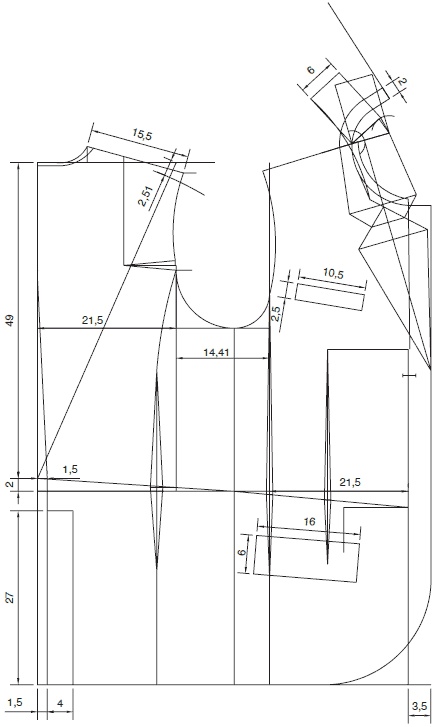

Классический мужской пиджак
Глава 10
Воротники
Воротники являются важной частью одежды. Именно по форме воротников мы видим, как сменяют друг друга модные тенденции. Каждый новый сезон дизайнеры предлагают нам новый вариант хорошо забытой старой конструкции воротника. Изменяются объемы, формы отлетов и лацканов, сдвигается линия перегиба лацкана, закрывая или открывая декольте, одним словом, мы можем постоянно видеть изменчивые формы воротников. Количество разновидностей конструкций воротников для новичка кажется огромным.
Но на самом деле принципиально разных построений не так много. Рассмотрим несколько простых построений.
Конструирование всех воротников требует предварительной подготовки деталей спинки и полочки. Совместите спинку и полочку по плечевому шву. На основе «облипки» горловина плотно облегает основание шеи. Поэтому следует углубить горловину в соответствии с моделью. Как правило, достаточно по линии плеча расширить горловину на 1 см, по линии середины спинки на 0,5 см, а по линии середины переда на 1-2 см. Большее углубление делается для верхних изделий и при построении цельнокроеных воротников.
Правило:
Углубление горловины по линии середины спинки должно быть в два раза меньше, чем по линии плеча. Углубление горловины по линии середины полочки соответствует углублению по линии плеча или больше, в соответствии с моделью.
Проверьте, чтобы лекальные линии горловины спинки и полочки плавно переходили друг в друга в области плеча. Теперь необходимо замерить длину горловины сантиметровой лентой, поставленной на ребро. В нашем случае длина горловины спинки плюс длина горловины полочки равна ДГРЛ = 21 см. Примеры построения воротников приведены исходя из этого значения длины горловины.
Для упрощения построений многие параметры воротников будем рассчитывать в коэффициенте К. Этот коэффициент говорит о некотором масштабе фигуры. Для того чтобы по поводу каждого параметра не прописывать возможные границы при построении «от и до», удобно использовать коэффициент. Коэффициент К рассчитываем из мерки «ширина спины».
К = ШС X 0,38 X 0,38
В наших примерах К = 3 см.
Воротники-стойки
Одни из самых простых воротников – это воротники-стойки. Воротник-стойка одевает только шею человека.
1. Воротник-стойка имеет линию втачивания в горловину и сгиб стойки. Если линия втачивания равна по величине сгибу стойки, то крой такого воротника представляет собой прямоугольник, длина которого равна длине горловины спинки, а ширина равна ширине стойки по модели. Такой воротник в готовом виде похож на цилиндр.
Это самый простой воротник, который можно придумать. Не случайно такие воротники мы можем встретить в национальной одежде многих народов.
Одной из разновидностей такого воротника можно считать воротник-«хомут». Его развертка также является разверткой цилиндра, а особенность состоит в том, что деталь выкраивается по косой, под углом 45° к основной нити на ткани.
2. Задача станет более сложной, если необходимо получить прилегание сгиба стойки к шее. То есть сгиб стойки в этом случае будет короче, чем линия втачивания. Для получения воротника, прилегающего к шее, на чертеже конец стойки поднимают относительно горизонтали. Чем большего прилегания надо достигнуть, тем больше кривизна стойки. В среднем эта величина равна 1,5-2 см. Крой такого воротника – это развертка усеченного конуса.
3. Воронкообразная стойка. В воронкообразной стойке сгиб стойки делается длиннее линии втачивания в горловину. В этом случае выполняем задачу, противоположную предыдущим пунктам 1 и 2, стойку изгибаем в противоположном направлении.
Плосколежащие воротники
Следующий класс достаточно простых воротников – это плосколежащие. Такой воротник одевает только плечи человека.

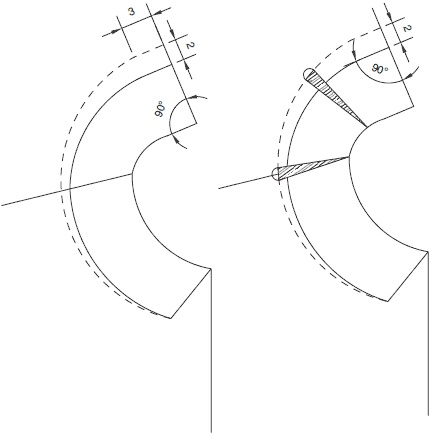

Чертеж «Плосколежащие воротники»
Плосколежащие воротники
1. Абсолютно плосколежащий воротник лишен стойки и соответствует контуру деталей спинки и полочки.
Для получения такого воротника достаточно совместить спинку и полочку по плечевому шву, затем вычертить желаемую форму воротника.
2. Чаще обычный плосколежащий воротник все-таки имеет цельнокроеную стойку для того, чтобы скрыть шов втачивания воротника в горловину.
Высота стойки от 0,5 до 1,5 см. Для построения такого воротника вычертите на совмещенных по плечевому шву деталях спинки и полочки желаемую форму воротника. Затем по линии середины спинки от линии отлета воротника отложите удвоенную высоту желаемой стойки. В нашем примере высота стойки ВСТ равна 1 см. Следовательно, по линии середины спинки откладываем 2 см. Исправленная линия отлета на чертеже показана пунктиром. Измерим длины дуг отлетов.
Длина дуги, показанной пунктиром, длиннее дуги, вычерченной сплошной линией, на 2,36 см. На эту величину уменьшаем пунктирный контур так, как показано на чертеже. В окончательном виде деталь воротника – это деталь, очерченная пунктиром минус заштрихованные участки.
