Отложные воротники
Отложные воротники обычно состоят из отлета и стойки. При этом стойка воротника может быть цельнокроеной или отрезной. Если вы не настроены глубоко вникать в построение воротников, то можете просто воспользоваться нашими примерами.
Чертеж «Отложные воротники»
Отложные воротники
Отложные воротники
Это часто встречающиеся варианты отложных воротников со стойками. Пользуясь приведенными примерами, вы без труда построите их сами.

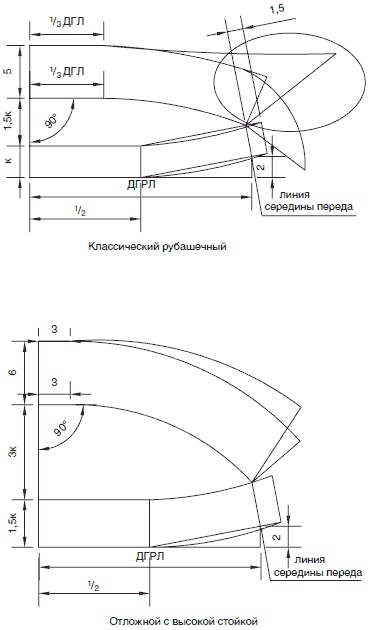

1. Классический рубашечный воротник с отрезной стойкой.
Само название уже говорит о том, где применяются подобные воротники. Это мужские и детские сорочки и женские блузы.
2. Отложной воротник с высокой стойкой.

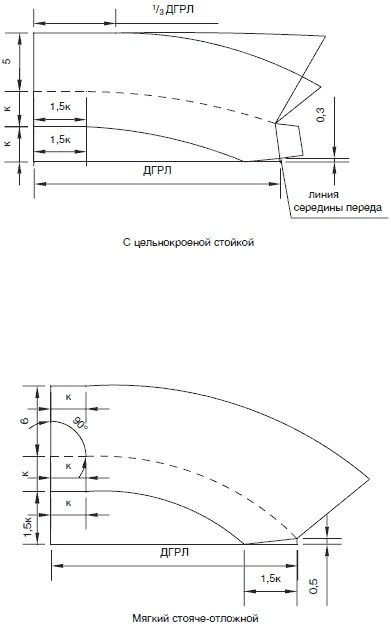

3. Воротник с цельнокроеной стойкой.
4. Мягкий стояче-отложной воротник.
Если вы хотите не просто получить воротник, а точно воплотить свой художественный замысел, то стоит изучить дальнейший материал.

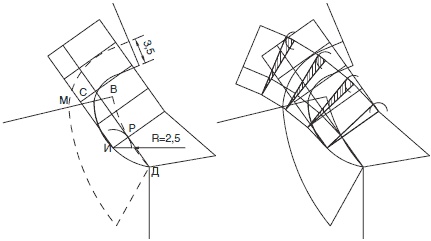

Определите желаемую ширину отлета ШОТЛ и высоту стойки воротника.
Допустим, ШОТЛ = 6 см, ВСТ = 2,5 см. От точки Д на деталь полочки под выбранным по модели углом отложите ширину отлета воротника. По линии плечевого шва и по линии середины спинки отложите величину ШОТЛ-ВСТ. Соедините полученные точки, получая заданную форму воротника.
От точки С на продолжении линии плеча отложите ВСТ = 2,5 см, получая точку В.
В нижней части горловины полочки выберите точку И. На участке ДИ контуры воротника и горловины должны совпадать.
От точки И проведите дугу R = ВСТ = 2,5 см и касательную от точки Д к дуге, так получаем точку Р. Соедините лекальной линией точки ВР.
Продлите касательную ДР вверх. Из точки И восстановите перпендикуляр к этой наклонной. Теперь на полученном перпендикуляре выстроим прямоугольник, являющийся шаблоном воротника. Длина прямоугольника равна сумме длин дуг горловины спинки и части горловины полочки, 15,1 см, ширина перпендикуляра равна
ШОТЛ + ВСТ = 6 + 2,5 см.
Конец отлета воротника зеркально отображаем относительно линии РД.
Шаблон воротника готов. Теперь надо измерить разницу дуг, дуги горловины спинки и дуги линии отлета воротника, показанной на чертеже пунктирной линией. В нашем случае эта величина равна 4,7 см. Подготовленный шаблон необходимо развернуть на эту величину. Для того чтобы сделать это равномерно, разделим шаблон на несколько равных частей и 4,7 распределим, разворачивая части шаблона равномерно. Сумма заштрихованных участков равна 4,7 см. Воротник построен и строго соответствует задуманной нами модели.

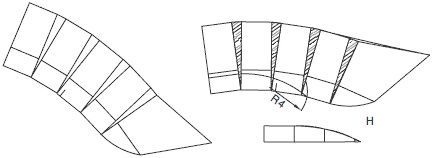

Стойка такого воротника может быть цельнокроеной, но ее можно выделить и отдельно. Для этого опуститесь на 0,5 см от сгиба стойки, проведите 2-3 см перпендикулярно относительно линии середины воротника, а затем лекально сведите к точке Н. Отделите стойку от воротника и выпрямите. Для этого ее надо закрыть на заштрихованные участки. Подготовленная таким образом стойка будет плотнее прилегать к шее. Оставшуюся часть воротника также закрывают по линии втачивания стойки на величину заштрихованных участков.
Возможно, этот вариант построения покажется вам более сложным. Зато в этом случае вы наиболее точно воплотите в конструкции ваш творческий замысел.

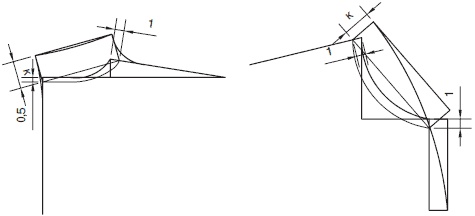

Стойка цельнокроеная с деталью спинки и полочки
Время от времени в моду входят цельнокроеные стойки. Для построения такого воротника предварительно расширяют горловину. По линии плеча как минимум на 1 см, по линии середины спинки на 0,5 см. Соединяют полученные точки по прямой и пристраивают к ней прямоугольник. Высота прямоугольника не более 4 см. Затем вершины прямоугольника лекальные линии выводят на линию середины спинки и на линию плеча.
Аналогично выполняется построение и на детали полочки.
Цельнокроеная стойка
Воротник шалевого типа, ложный пиджачный и апаш

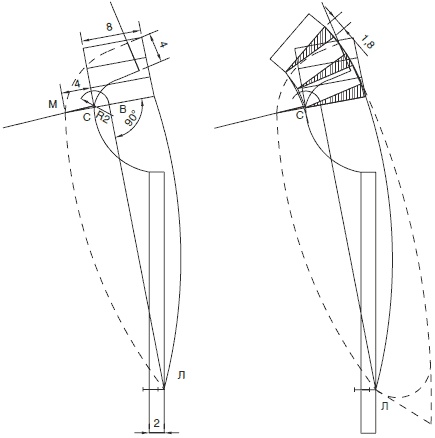

Совместим детали спинки и полочки по плечевому шву и сделаем прибавку на застежку. Нанесем на чертеж местоположение первой петли. Проведем от петли вспомогательную горизонталь до пересечения с краем борта. Получим точку Л.
Воротник шалевого типа
Вычертим желаемую форму воротника.
ШОТЛ = 6 см, ВСТ = 2 см.
По линии середины спинки отложим
ШОТЛ – ВСТ = 6 – 2 = 4 см.
Из полученной точки восстановите перпендикуляр к линии середины спинки длиной 2-3 см. Затем из точки С по линии плеча также отложите значение
ШОТЛ – ВСТ = 6 – 2 = 4 см, СМ = 4 см.
Соедините полученные точки, получая желаемую форму воротника.
Из точки С проведем дугу R = ВСТ = 2 см. Из точки Л проведите касательную к дуге, получая линию перегиба лацкана. Из точки М проведите перпендикуляр к линии перегиба лацкана. Расстояние МВ отложим по другую сторону перпендикуляра.
На полученном перпендикуляре выстраиваем прямоугольник, являющийся шаблоном задней части воротника. Длина прямоугольника равна длине дуги горловины спинки. Теперь разделим заднюю часть шаблона воротника на несколько одинаковых частей и развернем на разницу длин дуг. Длина дуги модельной линии воротника, показанной на чертеже пунктиром, минус длина горловины спинки равна 5,4 см. Воротник увеличивается на величину заштрихованных участков. Окончательно оформим воротник плавными кривыми.
По этой схеме можно построить шалевый воротник с округлой линией сгиба лацкана и воротник апаш.
Воротники пиджачного типа
Совместим детали спинки и полочки по плечевому шву. Сделаем припуск на застежку, для пиджаков эта величина равна 1,5-3 см. Наметим положение первой петли, поднимемся от нее вверх на 1 см, получая точку Л.
