Воротник пиджачного типа
Выберем высоту стойки и ширину отлета для воротника. Классический пиджак обычно имеет высоту стойки 2-3,5 см. Ширина отлета равна ВСТ + 1,5 см.
В нашем примере ВСТ = 2,5 см, ШОТЛ = 4 см.

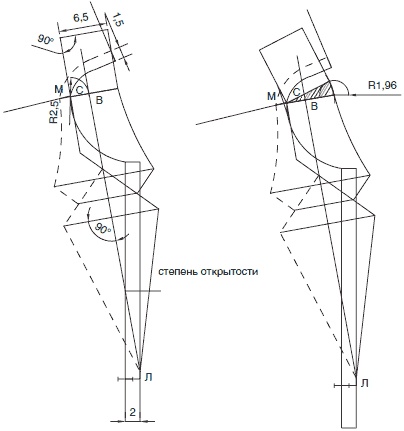

Из точки С проведем дугу R = ВСТ = 2,5 см. Из точки Л проведем касательную к дуге, получая линию перегиба лацкана. Пересечение линии перегиба лацкана с линией середины полочки показывает степень открытости застежки.
От точки С по линии плеча отложим 1,5 см. СМ = 1,5 см. Эта величина рассчитывается по формуле
ШОТЛ – ВСТ = 4 – 2,5 = 1,5 см,
так как в готовом изделии часть ширины отлета воротника поднимается к стойке, закрывая шею. И, таким образом, отлет воротника занимает положение, показанное пунктирной линией. По линии середины спинки так же откладываем
ШОТЛ – ВСТ = 4 – 2,5 = 1,5 см.
Для удобства втачивания воротника желательно изменить форму горловины. Контур горловины должен быть приблизительно параллелен линии сгиба воротника. Теперь можно вычертить лацкан и конец отлета воротника по модели.
Из точки С восстановим перпендикуляр к линии перегиба лацкана, на пересечении получим точку В.
Предварительные построения выполнены, и мы можем теперь вычертить лацкан и переднюю часть воротника. Для этого конец лацкана, линию раскепа и конец воротника зеркально отображаем относительно линии перегиба лацкана.
Заднюю часть воротника чертим так же, как в шалевом воротнике. Пристраиваем шаблон задней части воротника. Это прямоугольник со сторонами 8,1 см, то есть длина горловины спинки и ширина прямоугольника 6,5 см, или ШОТЛ + ВСТ.
Последняя операция в построении – разворот шаблона. Вычисляем разницу длин дуг, дуги горловины спинки и дуги, показывающей положение сгиба отлета воротника в изделии. Разворачиваем шаблон воротника на это значение. Если величина разворота превышает 2 см, то надо разделить заднюю часть воротника на несколько деталей и выполнить постепенный разворот. Так мы делали в отложных воротниках и воротниках шалевого типа.
Возможно, с первого прочтения построение покажется вам сложным, но оно имеет важные преимущества. Во-первых, это точность построения, вам не придется ничего подгонять в изделии, а во-вторых, вы гарантированно получаете задуманный вариант воротника.
